NCP2811ADTBR2G

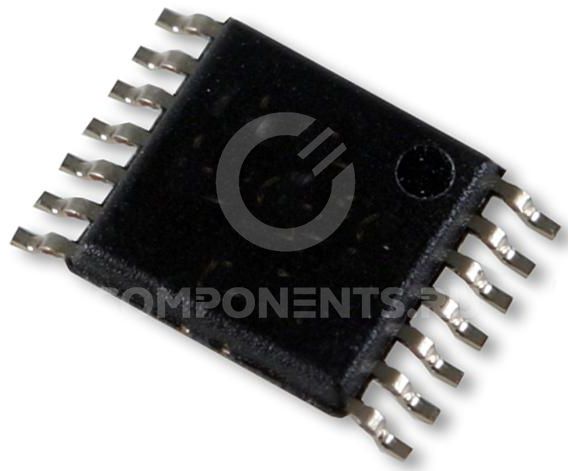

Изображение дано только в качестве иллюстрации.
Ознакомьтесь c описанием продукта. Сообщить об ошибке.
- 5+ 178.82
- 10+ 144.38
- 100+ 89.85
- 500+ 65.96
- 2500+ 61.56
Оплата онлайн или безналичный расчет
NCP2811ADTBR2G характеристики
Усилитель звуковой мощности, AB, 2 канала, 27 мВт, 2.7В до 5В, TSSOP, 14 вывод(-ов).
| Линия Продукции | — |
| SVHC (Особо Опасные Вещества) | No SVHC (17-Dec-2015) |
| Количество Выводов | 14вывод(-ов) |
| Минимальная Рабочая Температура | -40°C |
| Максимальная Рабочая Температура | 85°C |
| Упаковка | Разрезная Лента |
| Уровень Чувствительности к Влажности (MSL) | MSL 1 — Безлимитный |
| Диапазон Напряжения Питания | 2.7В до 5В |
| Выходная Мощность | 27мВт |
| Количество Каналов | 2 канала |
| Стиль Корпуса Усилителя | TSSOP |
| Импеданс Нагрузки | 16Ом |
| Класс Усилителя | AB |
Техническое описание
Вы можете купить NCP2811ADTBR2G от 1 штуки. Работаем с частными лицами и с юридическими лицами по безналичному расчету.
Доступно на складе 1453 штук. Цена NCP2811ADTBR2G зависит от объёма заказа, минимальная стоимость составляет 61.56 руб.
Источник
ХУ-это усилитель для наушников
Конструктор усилителя для наушников.
Надеялся, что магазин пришлет этот конструктор на обзор. Не дождался. Купил за свои. Но это и к лучшему — нормально не спеша собрал аппарат. Результат — в этом обзоре.
Продают этот конструктор и на али. Но там он стоит 17$ — aliexpress.com/item/Free-Shipping-DIY-HIFI-Fever-Amp-Headphone-Amplifier-Kit-AC15V-High-Quality/32573566932.html. На ebay цена такая же как и на banggood. Ищется по словам «DIY HIFI Fever Amp Headphone Amplifier Kit». В собранном виде не видел.
Характеристики:
Напряжение питания: переменное 15V
Максимальная мощность: 300mW
сопротивление наушников: 32 — 600 ohm
15Hz-100KHz
SNR: >100dB
Искажения: 70dB
Пришло в стандартном черном мягком пакетике. Комплектация:
Инструкция на китайском:
Двусторонняя печатная плата — изготовлена качественно, дорожки разведены нормально:
Размер платы — 86 мм х 125 мм. На плате надпись XY HiFi ver 1.1
Отверстий для установки в корпус нет. Предполагается устанавливать в корпус с боковыми «рельсами» под плату. Но их можно просверлить но углам платы — дорожки не повредятся. В этом случае уста вливать плату в корпус лучше на капроновые ножки. Номиналы деталей на плате не подписаны. Подписаны на инструкции. Принципиальной схемы аппарата нет. На странице товара есть ссылка на схему, нарисованную покупателем Vlad-1357. Если он читает эту страницу — большое ему спасибо.
Я перерисовал ее на компьютере:
Детали:
В блоке питания — 4007 диоды. В оконечном транзистором каскаде — 4148 диоды.
Схема защиты наушников от постоянного напряжения на выходе и задержка включения на микросхеме uPC1237.
Сразу до сборки заменил все конденсаторы на нормальные — WIMA и Nichicon:
Спаял:
Замечания по сборке:
1. Про замену всех конденсаторов писал выше. Как на стоке звучит не знаю.
2. Очень рекомендую заменить операционный усилитель NE5532 на OPA2134PA. Стоимость такого апгрейда около 200 р. Усилитель начинает играть чище и приятнее.
3. По питанию — пробовал запитать схему от двух раздельных обмоток трансформатора на 15 В через диодные мосты — на слух измерений никаких в звуке не заметил. Вернул оригинальную схему питания.
4. Светодиод индикации питания синего цвета. Светит не особо ярко. при желании можно поменять.
5. Переменный резистор регулятора громкости на 50 кОм сначала показался нормальным — не трещал. На нулевой громкости не слышно сигнала. Но потом получше прислушался. Баланс каналов нарушен — правый канал играет громче левого. Был заменен на ALPS RK27 A50К (https://mysku.ru/blog/ebay/40146.html).
6. Трансформатор для питания использовал залитый трансформатор BVEI 304 2043 (2.6VA 230V 15V/174mA).
Покупал оффлайн в магазине «Электроника». На пределе усиления (синус на вход с генератора) такой трансформатор греется градусов до 30-40. Понятно, что так скорее всего усилитель никто использовать не будет. В штатном режиме чуть теплый.
7. Транзисторы BD139/BD140 подбирал парами с одинаковым статическим коэффициентом передачи тока h21э с помощью «народного тестера транзисторов».
8. Транзисторы и стабилизаторы питания почти не греются. На радиаторы можно не устанавливать.
9. Гнездо под наушники 3,5 мм заменил шестимиллиметровым гнездом. Отвод под выход с джека сделал для использования усилка в качестве предусилителя, если наушники отключены.
10. Тумблер отключения питания выкинул — запаял перемычкой.
В качестве нагрузки — два резистора на 51 Ом (у меня наушники Sennheiser HD595 50 Ом). Тестируем генератором сигналов:
Максимальное усиление — дальше если увеличивать амплитуду сигнала получаем клипинг:
Впаял временно после диодов выпрямителя в разрыв питания по резистору в 0.22 Ома для измерения тока покоя и макс потребление. Отключил сигнал на входе.
Ток покоя:
По закону Ома по падению напряжения на резисторе считаем 0.005 В / 0.22 Ом =0.022 А
Макс. потребление. Подаем сигнал с генератора до входа усилителя в клипинг и получаем:
Ток плавно увеличивается с увеличением амплитуды входного сигнала. Значит усилитель работает в классе В.
По закону Ома по падению напряжения на резисторе считаем 0.018 В / 0.22 Ом =0.082 А
Итого усилитель максимально потребляет 2*0.082 А* 15 В =2.45 Ватт. Еще сколько то (немного) потребляет защита.
Подключил наушники. Звук понравился. Фона почти не слышно. После размещения в корпус, экранирования входных-выходных цепей, разводки земли и подкл. к корпусу фон пропал. Так же пропало возбуждение усилителя от сотового телефона.
Звук качественный, прозрачный, детальный. Высокие, низкие и средние хорошо слышно. Окраса звука какого-то тоже не слышно. Начинает усилитель играть хорошо сразу. «Прогрев» не нужен. Во время работы усилитель холодный. Для наушников в 100-150$ будет идеальным аппаратом. Более дорогих наушников в наличие не имеется.
Разместил конструкцию в корпусе от старого CDROM. Стандартное решение 🙂
Итог:
