Усилитель на КТ315

Думаю, среди нас нет людей, кто не знал бы о таком легендарном отечественном транзисторе — КТ315. Он настолько легендарный, что про него даже написали стихотворение:

«Тебя создали для ВЧ,
Паяли даже в УНЧ.
Ты следил за напряжением в БП,
И сам питался от ИП.
Ты работал в ГВЧ и ГНЧ,
Тебя сажали даже в УПЧ.
Ты хороший генератор,
Усилитель, коммутатор.
Ты стоишь копейки,
Но пришли на смену тебе микросхемки.»

Микросхемки хоть и пришли, но любимый КТ315 мы никогда не забудем. Да, по сегодняшним меркам он обладает далеко не самыми лучшими характеристиками, не самым удобным корпусом (кто паял эти ломкие ленточные выводы, тот поймёт), и уже давно в продаже есть более совершенные его аналоги, но КТ315 всё равно останется в наших сердцах. Строчка стихотворения гласит — «паяли даже в УНЧ», так вот по этому поводу предлагаю собрать простенький усилитель на трёх транзисторах КТ315. Конечно, КТ315 для таких целей подходит не самым лучшим образом, и мощность усилителя получится невелика. Зато при использовании с наушниками эта схема может быть вполне рабочим жизнеспособным вариантом.

Несмотря на то, что схема уже морально устарела, она обладает неоспоримым преимуществом — детали для неё можно найти практически в любом старом советском электронном устройстве, благо кроме КТ315 никаких активных электронных компонентов схема не содержит. Ток потребления схемы составляет около 20 мА, в зависимости от напряжения питания. Диапазон напряжений питания составляет от 5 до 12В. При выборе напряжения питания следует ориентироваться на нагрев выходных транзисторов — если они ощутимо греются, следует уменьшить напряжение питания. При работе на наушники такой проблемы не возникнет и 9-12В питания будут самыми оптимальными.

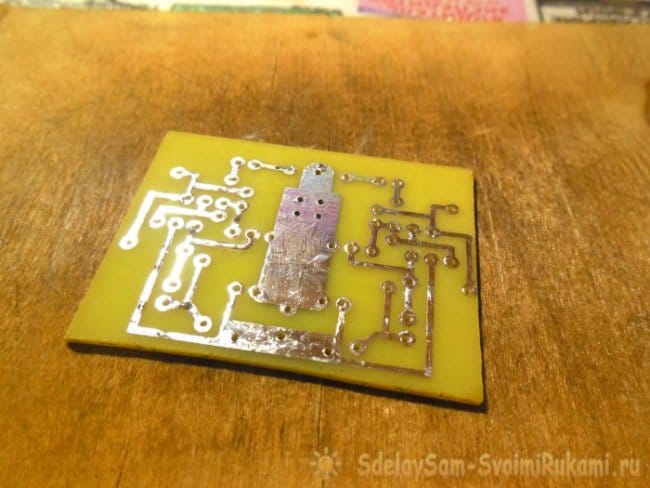

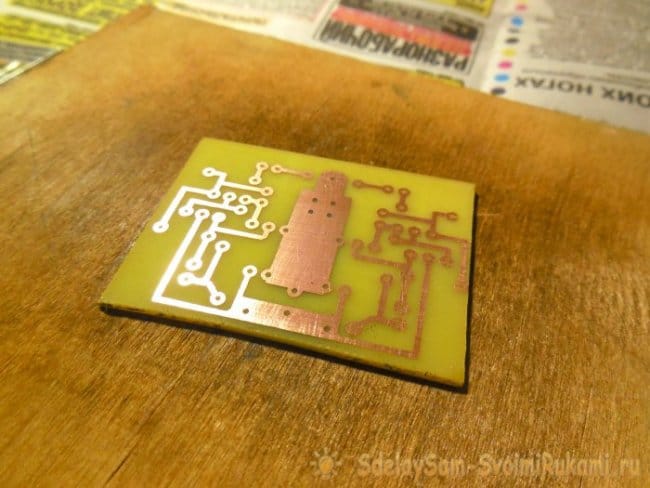

Для воспроизведения стерео-сигнала нужно собрать такую схему в двойном экземпляре, печатная плата, которая к этой статье прилагается, уже это предусматривает. Плата имеет размеры 50х40 мм и выполняется методом ЛУТ, подробные фотографии процесса смотрите ниже.

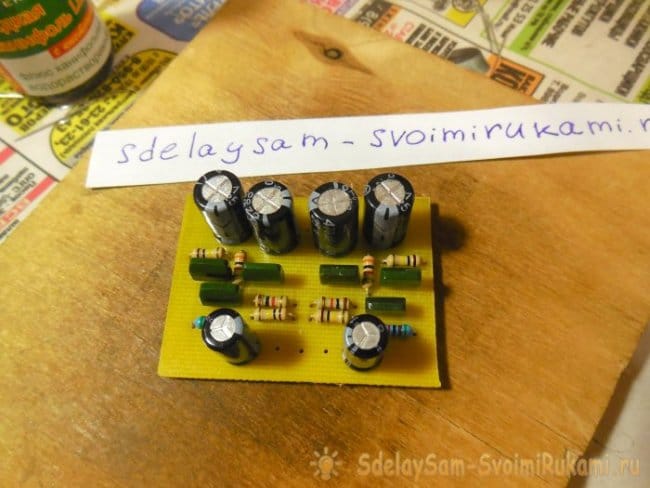

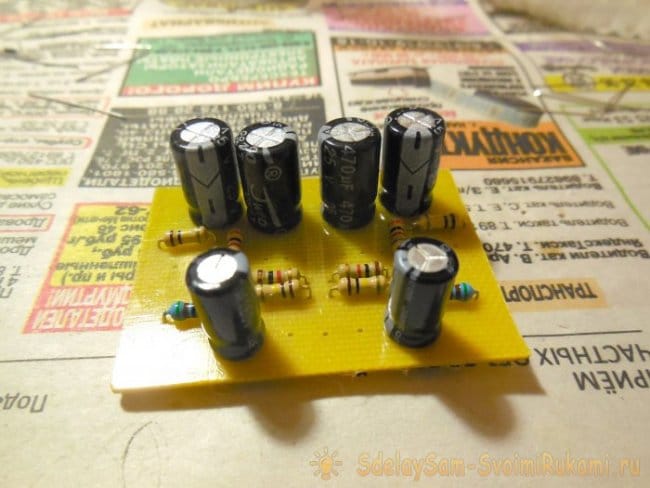

При запаивании компонентов сперва нужно установить на плату мелкие резисторы, затем конденсаторы и транзисторы, в последнюю очередь припаять провода для подключения динамиков, питания и аудиосигнала (его можно взять хоть с компьютера, телефона или плеера). Обратите внимание, что выводы КТ315 довольно хрупкие и легко могут оторваться при неосторожной пайке.

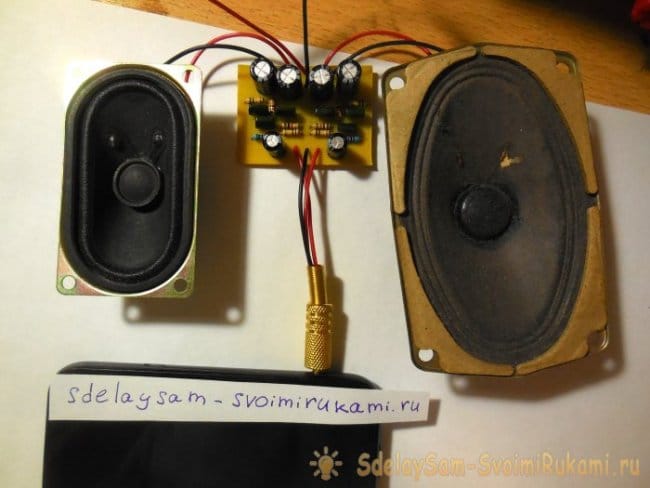

Правильно собранная схема начнёт работать сразу и непременно порадует вас звуком. Конечно, не стоит забыть, что КТ315 — не самый лучший выбор для построения усилителей, и эта схема больше подходит для тех, кто не может добыть ничего другого из радиодеталей (а особенно сейчас, во время самоизоляции это актуально 🙂 ). Эту схему всегда можно усовершенствовать, поставив вместо КТ315 в выходной каскад пару более мощных транзисторов с креплением на радиатор, например, КТ805, КТ819 или аналогичные. Удачной сборки! Все вопросы, замечания, дополнения жду в комментариях.

Источник

Простой усилитель для наушников на КТ315Б

Содержание / Contents

Не взыщите за мусорность, я привез с собой из «Союза» много транзисторов КТ315Б (когда-то разобрал на детали один инструмент с названием «ФАЭМИ-М»). Важно было проверить идею. И вы знаете – оно заработало, и весьма неплохо, как с высокомными ушами, так и с низкоомными, например со старыми добрыми ТДС-3, кот., наверное, много больше лет, чем многим гражданам этого сайта (кто-то отдал мне их за ненадобностью).

Наладка в принципе не нужна. Ток покоя устанавливается в районе 20 – 25 мА на канал. Напряжение между выходными транзисторами автоматически устанавливается 2.4 в (изначально был расчет на питание от гнезда «USB»), но его можно изменить, подобрав (уменьшив) резисторы R5 и R6. Транзисторы вроде как не греются, поэтому об охлаждении думать не надо.

В сборе все выглядит вот так:

Я, конечно, ничего не мерил, но именно на те самые ТДС-3 я по вечерам слушаю звук от ДВД, когда смотрю кино на крыше, чтобы не пугать соседей. Поверьте, от подсевших батареек звучит намного лучше, чем от сетевого БП. А таких батареек после каждого спектакля у меня остается не менее десятка.

↑ Сборки наушникового усилителя от камрадов

Сборка от Biggycat:

↑ Файлы

Печатная плата в Sprint Layout подготовлена и исправлена датагорцем alx25v
Архив обновлен 03-04-2012г.
🎁ushnoy-us-na-kt315.7z 13.27 Kb ⇣ 204

P.S. Мечтаю хотя бы на время найти и послушать старые добрые советские ТДС-7 «Амфитон».

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Источник

Простой усилитель для наушников на КТ315Б

Содержание / Contents

Не взыщите за мусорность, я привез с собой из «Союза» много транзисторов КТ315Б (когда-то разобрал на детали один инструмент с названием «ФАЭМИ-М»). Важно было проверить идею. И вы знаете – оно заработало, и весьма неплохо, как с высокомными ушами, так и с низкоомными, например со старыми добрыми ТДС-3, кот., наверное, много больше лет, чем многим гражданам этого сайта (кто-то отдал мне их за ненадобностью).

Наладка в принципе не нужна. Ток покоя устанавливается в районе 20 – 25 мА на канал. Напряжение между выходными транзисторами автоматически устанавливается 2.4 в (изначально был расчет на питание от гнезда «USB»), но его можно изменить, подобрав (уменьшив) резисторы R5 и R6. Транзисторы вроде как не греются, поэтому об охлаждении думать не надо.

В сборе все выглядит вот так:

Я, конечно, ничего не мерил, но именно на те самые ТДС-3 я по вечерам слушаю звук от ДВД, когда смотрю кино на крыше, чтобы не пугать соседей. Поверьте, от подсевших батареек звучит намного лучше, чем от сетевого БП. А таких батареек после каждого спектакля у меня остается не менее десятка.

↑ Сборки наушникового усилителя от камрадов

Сборка от Biggycat:

↑ Файлы

Печатная плата в Sprint Layout подготовлена и исправлена датагорцем alx25v
Архив обновлен 03-04-2012г.
🎁ushnoy-us-na-kt315.7z 13.27 Kb ⇣ 204

P.S. Мечтаю хотя бы на время найти и послушать старые добрые советские ТДС-7 «Амфитон».

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Источник

Унч кт 315 для наушников

Схема давольно старая но рабочая и дарит вашим ушам качественный транзисторный звук(сам не ожидал такого эфекта усилителя) По сравнению со стандартными звуковыми платамит пк разница в звуке(земля и небо) усилок дарит приятный звук и добавляет эфекта присутствия в играх. советую тем кто не готов отдавать по 3 т р за магазинский унч. питание от 7 до 9 вольт выше 9 давать не советую транзисторы крякнут при таких номиналах резисторах как в схеме. пробовал от кроны всё отлично но так не практично менять постоянно батарейку поэтому нашёл старый зарядник для аакб на 7.5 вольт и поставил его не каких искажений и потери в качестве нет.

схема и све фото ниже.

рисуем дорожки и травим плату я использовал маркер пермаментный и перекись водорода 100 мл полторы чайных ложки соды и 35 грамм лимонной кислоты

сверлим и лудим

собираем короб я использовал фанеру там уже на усмотрение каждого..

дальше делаем питание от розетки вставляем трансформатор в корпус

осталось только крышка унч полностью работает и готов к работе! использовал наушники philips shp2000
