Разъём «джек» (TRS, TRRS)

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼

• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
• 4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
• 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
• 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
• 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
• 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS

Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики ▼

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼

Переходник с «джека» на «колокольчики»

Схема получается такая

Статья отличная, спасибо за труды!
Но есть вопрос: у меня наушники audio technica ath-r70x. Хочу поменять их комплектный кабель на балансный с XLR 4 pin разъёмом. Но никак не пойму как правильно спаять выходы. В комплектном проводе к каждому уху приходит jack 2.5 TRS, т.е. по идее от каждого уха идёт три проводка. И приходит это всё к 4 контактному XLR разъёму. Как правильно нужно спаять 6 проводков к XLR разъёму?

Замечательная статья. Человеческое спасибо авторам. Умеете!

Есть ли принципиальная разница (например, в качестве звука) между балансными разъёмами 4-pin XLR и jack 4,4мм для наушников? Балансное подключение с джеком — это новинка последних лет? Какая модель балансного jack 4,4мм для подключения наушников наиболее качественная (материалы, производитель)?

В профессиональном оборудовании, где качество и помехоустойчивость имеет преимущественное значение, а кабели имеют приличную длину, применяются разъёмы XLR, что говорит в их пользу. Я не аудиофил и не вижу причин применять XLR в домашних условиях, если техника не оборудована этими разъёмами.

Мне ничего не известно об истории применения различных разъёмов.

Повторюсь, я не аудиофил, не гонюсь за качеством, потому и не интересуюсь классом «High End». Логика подсказывает, что высшее качество обеспечивается применением в разъёмах и проводах золота.

Спасибо за желание помочь разобраться. Я немного не о том спросил, может недостаточно ясно спросил. Оба разъёма балансные, и 4-чпиновый и джек на 4,4мм. Вот между первым балансным и вторым балансным есть ли разница по звуку, какой более передовой, или это то же самое? Я вот это имел ввиду.

Был бы я требователен к качеству звука, я мог бы ответить на ваш вопрос. Но я на слух не отличу даже звук балансного выхода от звука с обычного выхода.
Спросите о разнице в звучании на аудиофильском форуме. С технической точки зрения разницы не должно быть, если речь не идёт о стометровых концертных кабелях.

Балансные подключения видимо имеют смысл когда у вас огромная сцена на 30 метров, а внизу стоит звукозависывающее оборудование (для микрофона), а для наушников, ну наверно когда комнатка через стену и там нужен контроль своего голоса и провод метров 30 тащишь и вокруг много всякого барахла типа прожекторов и другой техники, которая может наводки давать, дома все провода обычно максимум метра по 3, вообще этого всего не надо.

Источник

Джентльменский набор адаптеров/переходников для аудиоаппаратуры под разъем Jack (TRS)

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о весьма полезных адаптерах/переходниках/удлинителях для подключения к различной аудиоаппаратуре. В обзоре я постараюсь рассказать о том, что такое гарнитура и наушники, чем они отличаются и какими способами их можно подключить к различным разъемам. Если заинтересовались, милости прошу под кат.

Общий вид обозреваемых адаптеров:

Пару слов о кабелях и переходниках:

Все обозреваемые переходники рассчитаны под аудиоразъем TRS, который расшифровывается с английского, как Tip (кончик), Ring (кольцо), Sleeve (гильза) в соответствии с формой контактов. Несмотря на столь короткое название, в народе прижилось другое название – «Jack», которое в переводе с английского означает «гнездо». Существует достаточно много разновидностей данного разъема как по количеству контактов, так и по размеру (фото с интернета):

С картинки хорошо видно, что Jack – самый крупный, microJack – самый компактный, по аналогии с SIM картами, где привычные всем симки для смартфонов считаются microSIM и даже nanoSIM.

Данные разъемы предназначены, в основном, для подключения кабелей и передачи аудиосигнала, но встречаются реализации и для передачи видеосигнала (например, камера заднего хода у GPS регистраторов), либо для подключения маломощных источников питания (БП с двухконтактным разъемом TS/micro/miniJack). От себя добавлю, что старшие собратья (Jack) встречаются в профессиональной звуковоспроизводящей аппаратуре, в большинстве своем из-за более надежной конструкции и более лучших электротехнических характеристик, хотя с повсеместным распространением цифрового звука, они постепенно теряют свою актуальность.

В данном обзоре я расскажу о четырех наиболее встречающихся вариантах для домашнего использования:

— трехконтактный miniJack 3,5мм — далее по тексту miniJack (TRS) 3,5мм

— четырехконтактный miniJack 3,5мм — далее по тексту miniJack (TRRS) 3,5мм

— трехконтактный microJack 2,5мм — далее по тексту miniJack (TRS) 2,5мм

— четырехконтактный microJack 2,5мм — далее по тексту miniJack (TRRS) 2,5мм

Нетрудно догадаться, что отличаются они между собой диаметром (2,5мм vs 3,5мм) и наличием дополнительного (четвертого) контакта, который необходим гарнитуре для управления кнопками и микрофоном. Хотелось бы заметить, что наушники и гарнитура – это совсем разные вещи и основное отличие между ними заключается в наличие у последних встроенного микрофона и кнопок управления (громкость, вызовы). Благодаря этому, присутствует возможность управлять некоторыми функциями смартфона через гарнитуру путем нажатия соответствующих кнопок. Наушники в свою очередь, кнопок не имеют и годятся лишь для воспроизведения аудиосигнала. Определить, что именно вы используете, можно по визуальным признакам: на одном из проводов, идущих к «ушам» расположена колодка управления с кнопками, разъем для подключения четырехконтактный (TRRS), а при подключении к гаджету, в области уведомлении выводится значок наушников с микрофоном. Более наглядно это показано на картинке ниже (фото с интернета):

Для тех, кто не в курсе, принцип работы кнопок управления гарнитуры достаточно прост: внутри корпуса имеется небольшая плата управления, которая при различных комбинациях кнопок выдает различное сопротивление. На выходе всего два провода, один из которых общий с наушниками (земля). Смартфон считывает сопротивление и выдает нужную команду. По такому же принципу работают, к примеру, рулевые кнопки управления в автомобиле.

Одна из возможных схем реализации трехкнопочной гарнитуры:

Все бы хорошо, но есть один нюанс – на рынке присутствуют два основных стандарта распайки гарнитуры — OMTP (старый) и CTIA (новый). Если стандарты распайки гарнитуры и смартфона совпадают – все функции будут работать, если не совпадают – звук будет «глухой», кнопки и микрофон работать не будут. Большинство современных смартфонов и гарнитур выполнены по новому стандарту CTIA, но встречаются варианты и со старым стандартом распайки.

Также хотелось бы отметить важную особенность: в четырехконтактном гнезде (TRRS) без каких-либо проблем и последствий для гаджета, работают все наушники с трехконтактным штырьком (TRS), т.е. при подключении наушников к смартфону, работа систем не нарушается. При противоположном варианте, т.е. при подключении к трехконтактному гнезду (TRS), гарнитуры с четырехконтактным штырьком (TRRS), например, гарнитуры к планшету, сбоев в электронике также не происходит, отсутствуют лишь дополнительные (кнопочные) функции гарнитуры и микрофон. Как говорится, сохранена обратная совместимость.

На этом вступительную часть заканчиваю. Ниже в обзоре будут рассмотрены варианты адаптеров как для гарнитуры, так и для наушников.

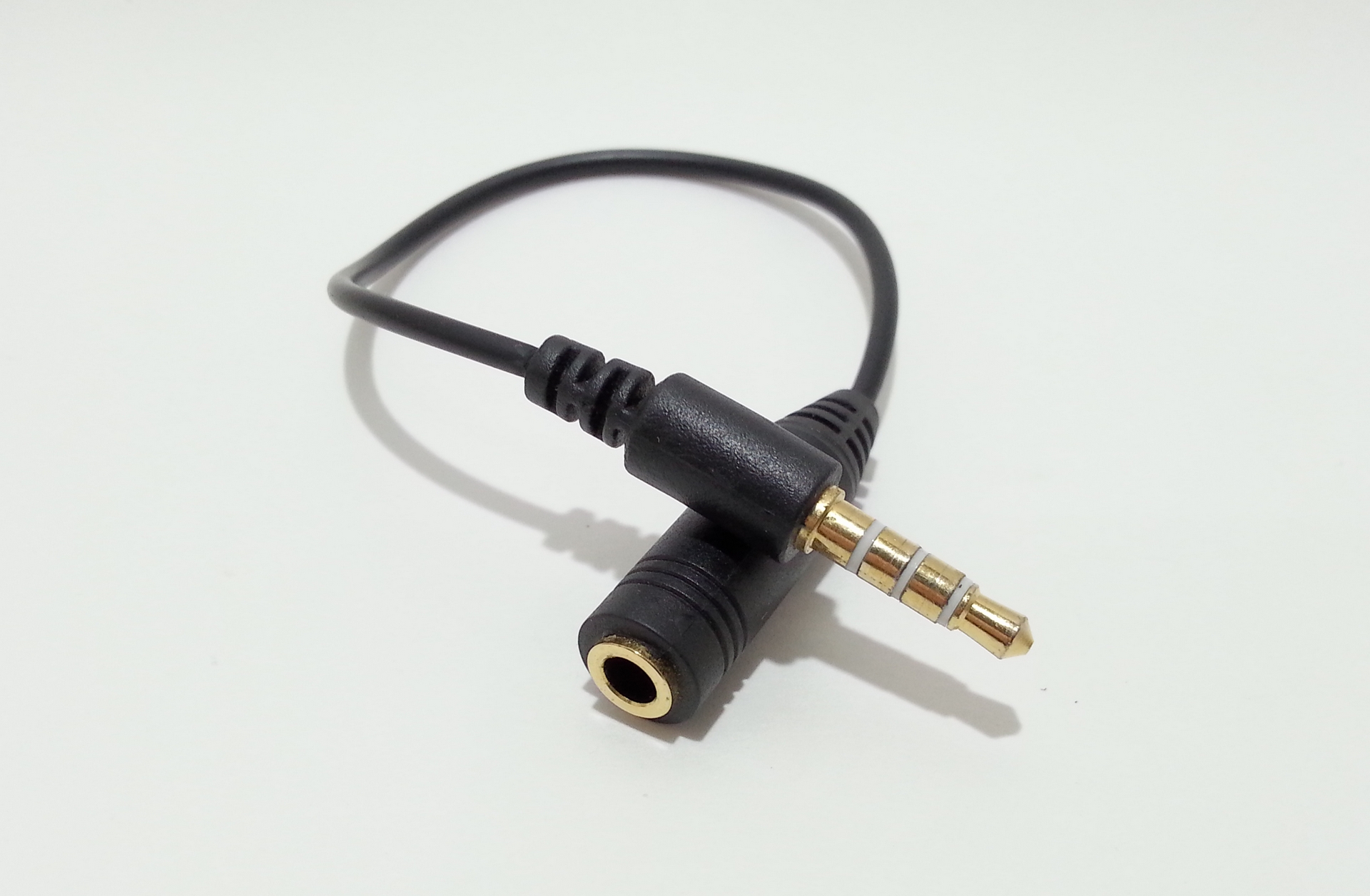

Удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Первый на очереди – качественный удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Отличительной особенностью данного удлинителя является расположенный под углом 90° штекер, очень прочная конструкция и полная поддержка стандарта распайки гарнитуры CTIA («под Samsung»). Другими словами, с использованием данного удлинителя сохранятся все функции гарнитуры при подключении к современному смартфону.

Купить данный удлинитель можно здесь

Данный удлинитель у меня уже достаточно давно. Я покупал его после приобретения моего «старичка» Samsung Galaxy S3 (SGS3), дабы минимизировать нагрузку на разъем смартфона и гарнитуры при прослушивании музыки. Если не ошибаюсь, то поставлялся он в аналогичном пакетике:

Несмотря на скудную упаковку – удлинитель качественный и служит уже который год, хотя сейчас пользуюсь им не так часто. На кабеле присутствует маркировка 2725 AWM 80C 30V VW-1 LL58663 CU CSA:

Немного подробнее о расшифровке маркировки вы можете посмотреть в моем предыдущем обзоре о USB 3.0 кабелях. Отмечу лишь, что кабель прошел сертификацию, производитель кабеля – Cablemax, тип кабеля — Multiple-conductor cable using non-integral jacket. Как уже упоминал ранее, по устройству нет абсолютно никаких нареканий: корпуса разъема/гнезда вплавлены в прочный изолятор, кабель достаточно толстый, контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления. Основное назначение данного удлинителя – некоторая защита разъема, а также провода гарнитуры/наушников от изгиба. На современных смартфонах со стандартом распайки гарнитуры CTIA («под Samsung»), при использовании данного удлинителя, все функции гарнитуры сохраняются. К примеру, при прослушивании музыки можно переключать треки вперед/назад, останавливать/воспроизводить трек, а при входящем звонке ответить по встроенному в гарнитуру микрофону. Каких-либо недостатков не выявлено, поэтому однозначно рекомендую к покупке!

Удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама):

Следующий на очереди аналогичный удлинитель miniJack (TRRS) 3,5мм (папа) -> miniJack (TRRS) 3,5мм (мама), но уже под стандарт распайки гарнитуры OMTP (старый стандарт или «под Nokia»):

Данный удлинитель я купил по незнанию, поэтому в смартфоне SGS3 функции гарнитуры недоступны. Купить можно здесь

По внешнему виду аналогичен предыдущему — те же четыре контакта как на штекере, так и в гнезде, но основное отличие заключается во внутренней распайке (см. «Введение»). В связи с этим, при подключении гарнитуры к современным смартфонам, дополнительные функции не работают, т.е. гарнитура превращается в обычные наушники, звук становится «глухим».

По качеству особых замечаний нет, кроме того, что на кабеле отсутствует какая-либо маркировка, а его толщина значительно меньше предыдущего. К тому же, штекер здесь не угловой:

Несмотря на довольно хилый кабель, корпуса разъема/гнезда вплавлены в достаточно прочный изолятор, а сами контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления.

Вцелом, удлинитель хороший, но актуален лишь для старых моделей телефонов.

Удлинитель miniJack (TRS) 3,5мм (папа) -> miniJack (TRS) 3,5мм (мама):

Это один из самых простых удлинителей, рассчитанный на подключение наушников или гарнитуры к различным электронным гаджетам или компьютеру. Он предназначен только для передачи аудиосигнала, дополнительные функции гарнитуры не будут работать, т.к. отсутствует четвертый провод (контакт). Данный удлинитель имеет трехконтактный разъем/гнездо (TRS), длина кабеля 3м:

Насколько я помню, поставлялся удлинитель в простом пакетике:

Несмотря на всю простоту, качество удлинителя на высоте: кабель покрыт тканевой оплеткой для защиты от растяжения, корпуса разъема/гнезда вплавлены в достаточно прочный изолятор, а сами контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления. Я достаточно долго использовал его при подключении гарнитуры от смартфона SGS3 («вкладыши») к системному блоку компьютера, поскольку длина проводов гарнитуры была чуть меньше метра и их банально не хватало. Кабель удлинителя неоднократно выдерживал наезд ролика компьютерного кресла, обрывов проводов не было, поэтому если присматриваете достаточно длинный и качественный удлинитель для наушников – рекомендую!

Удлинитель miniJack (TRS) 3,5мм (папа) -> miniJack (TRS) 3,5мм (папа):

Это достаточно специфический, но порой незаменимый кабель для подключения различных источников аудиосигнала к магнитолам/магнитофонам/компьютеру:

Покупал этот кабель очень давно в местных магазинах. По внешнему виду подходит вот этот, купить который можно здесь

Одним из основных домашних применений данного удлинителя является подключение плат захвата ко входу звуковой карты компьютера, т.е. с аудиовыхода платы к аудиовходу звуковой карты. Сейчас данное занятие несколько потеряло свою актуальность, но в далеких двухтысячных годах было актуально. У меня тогда стоял ТВ тюнер (плата видеозахвата) LifeView 2000, для подключения как раз требовался обозреваемый кабель (он был в комплекте). Еще одно применение – оцифровка аудиозаписей, но в данное время это занятие лишено всякого смысла.

Длина кабеля – 70см, на обоих концах – трехконтактный miniJack (TRS) 3,5мм:

Нареканий по качеству практически нет, кроме того, что контакты разъемов не позолочены. Кабель достаточно прочный, разъемы крепко вплавлены. В свое время я использовал его в автомобиле, подключая сначала простенький MP3 плеер, а затем смартфон к AUX входу штатного головного устройства (магнитолы), в котором отсутствовала поддержка MP3 формата и внешних накопителей (карты памяти и флешки):

Качество вполне устраивало, но подключение было не очень удобное. Требовалось подзаряжать устройства, а свободно болтающийся провод создавал неудобства. Поэтому через некоторое время приобрел FM модулятор, а когда переехал в другой город, окончательно понял, что проще взять нормальную магнитолу, ибо всевозможные наводки от троллейбусных путей сводили на нет использование модулятора. Прошу прощения за небольшой опус, но данный удлинитель я использовал достаточно часто: и в жару, и в холод, поэтому за качество ручаюсь.

Разветвитель/удлинитель miniJack (TRS) 3,5мм (папа) -> 2 * miniJack (TRS) 3,5мм (мама):

Далее идет довольно специфический разветвитель/удлинитель miniJack (TRS) 3,5мм (папа) на два гнезда miniJack (TRS) 3,5мм (мама):

Купить данный удлинитель можно здесь

К сожалению, разъем/гнезда разветвителя трехконтактные, позволяющие передавать лишь стереозвук. При подключении гарнитуры, она будет работать только в качестве наушников. Идеально подойдет для подключения двух пар наушников к планшету для совместного просмотра/прослушивания медиаконтента в общественных местах, например, в поезде, электричке.

Если не ошибаюсь, поставлялся удлинитель в простом пакетике:

Несмотря на ограниченный функционал, качество изготовления на очень высоком уровне: корпуса разъема/гнезд вплавлены в прочный, но в тоже время эластичный изолятор (чем-то напоминает силикон), кабель толстый, но очень мягкий, контакты разъемов позолочены (покрыты нитридом титана) для защиты от окисления:

Данный разветвитель/удлинитель я покупал для быстрого подключения наушников и самодельных активных колонок к компьютеру. Каких-либо нареканий при работе не выявлено, провода не надломились, поэтому рекомендую к покупке!

Разветвитель miniJack (TRS) 3,5мм (папа) -> 2 * miniJack (TRS) 3,5мм (мама):

Более компактный вариант предыдущего разветвителя, но конструкция более хилая. С одного торца расположен штекер miniJack (TRS) 3,5мм (папа):

С другого торца присутствуют два гнезда miniJack (TRS) 3,5мм (мама):

Покупал данный адаптер еще в оффлайне, но недавно наткнулся на улучшенную версию с позолоченными контактами. В магазине GearBest лот из десяти «улучшенных» адаптеров стоит как один на Али. Купить можно здесь

Несмотря на всю простоту конструкции, данный разветвитель имеет 4 минуса: корпус изготовлен из мягкого пластика, в некоторых случаях высота корпуса мешает соседнему гнезду, контакты разъемов не позолочены, хиленькая конструкция внутренних лепестков (токоснимателей) в гнездах. Несмотря на минусы, данный разветвитель работал без нареканий до замены на предыдущий вариант, но со временем появился небольшой люфт штырька. В связи с этим, учитывая мизерную стоимость, он подойдет лишь как временное решение.

Адаптер/переходник microJack (TRS) 2,5мм (папа) -> miniJack (TRS) 3,5мм (мама):

Весьма полезный адаптер, предназначенный для подключения распространенных наушников с разъемом miniJack (TRS) 3,5мм к устройствам с гнездом microJack (TRS) 2,5мм:

Многим покажется странным, но многие старые планшеты имеют как раз гнездо microJack (TRS) 2,5мм. Я не слишком часто пользовался данным адаптером, поэтому он так и лежит в родном пакетике:

В магазине GearBest под этим SKU уже другой товар, но купить можно здесь

Для тех, кто не понял, слева штырек 2,5мм, а справа утопленное гнездо 3,5мм для подключения современных наушников/микрофонов:

Качество адаптера среднее: корпус из мягкого пластика, контакты разъемов не позолочены, да и на вид конструкция хлипковата. Годится лишь для нечастого подключения.

Адаптер/переходник miniJack (TRRS) 3,5мм (папа) -> microJack (TRRS) 2,5мм (мама):

Еще один полезный адаптер/переходник, но рассчитанный уже для подключения наушников/гарнитуры с разъемом microJack (TRRS) 2,5мм в стандартные гнезда 3,5мм:

По качеству изготовления все отлично: прочный металлический корпус, позолоченные контакты, распайка под современный стандарт CTIA («под Samsung»). Размеры адаптера очень компактные, корпус цельный, неразборный. С одной стороны четырехконтактный штырек 3,5мм:

С другой стороны утопленное четырехконтактное гнездо 2,5мм:

В сравнении с предыдущим адаптером:

Данный адаптер используется для подключения больших наушников со штырьком 2,5мм, купленных на распродаже невиданной щедрости на площадке JD за доллар или около того. Сами наушники подключаются к ноутбуку. В работе уже года полтора, полет отличный, поэтому рекомендую!

Чехол для наушников-вкладышей или гарнитуры:

Ну и последний на обзоре – очень удобный чехол, для хранения различной мелочевки:

Покупался он по акции за 10 центов на какой-то распродаже магазина GearBest. Купить можно здесь

Если не ошибаюсь, то данный лот частенько появляется в разделе «распродажа» и буквально пару недель назад был как раз по 10центов (9 октября).

Данный чехол я использую для хранения гарнитуры Tennmak с самым первым удлинителем из обзора:

На одной из чашечек присутствует специальный карман:

Несмотря на компактные размеры, в данный чехол без проблем входят две гарнитуры. По качеству шитья особых замечаний нет: нитки не торчат, дефектов кожи не обнаружено, замок крепкий. Хотелось бы отметить, что чехол покрыт кожзамом (не натуралка), благодаря чему имеет приятный внешний вид и несколько устойчив к влаге.

Внутренний диаметр чехла около 70мм, вот сравнение с коробком спичек:

Внутри чехла легко помещаются два коробка спичек. В общем, даже за полную стоимость он стоит своих денег, поэтому однозначно рекомендую!

Итого, данные переходники значительно облегчают работу с устройствами, имеющими малораспространенные разъемы, а компактные габариты позволяют носить их с собой постоянно. Все адаптеры куплены в разное время и используются достаточно продолжительное время, рекомендации смотрите под каждым лотом
