Телефонный усилитель для наушников схема

Схемы высококачественных усилителей мощности для наушников

Хорошим наушникам – хороший усилитель, или как нам создать эксклюзивное High End Audio своими руками

Чем хорош специализированный усилитель для наушников и стоит ли нам за ним шустро метнуться в магазин?
Ну, по поводу магазина я утверждать не возьмусь по причине весьма высокой, а порой и неадекватной стоимости топовых «хэдфон амплифаеров». А вот по поводу желательности такого изделия для качественных (и от того часто высокоомных) наушников, скажу авторитетно – специализированный усилитель для них окажется совсем нелишним.
А для того, чтобы у нас при этом не возникло ощущений, что наш амплифаер обсыпан алмазами и соединён с внешним миром золотыми шнурками, можно попытаться выполнить данное электронное устройство самостоятельно. Для этого нам понадобятся: руки парные из правильного места – 2 шт, голова, желательно работающая – 1 шт, паяльник с припоем – 1 шт, а также некоторое количество радиотехнических знаний.

Причём, оказывается, что те сокровенные хотелки, которые мы так и не решились осуществить при изготовлении большого УМЗЧ для колонок, можно гораздо проще реализовать в значительно менее мощном усилителе для наушников. А какие такие хотелки могли преследовать заядлого меломана?
Ну, во-первых, двухтактный усилитель, работающий в классе А. Во-вторых, ещё более радикальный вариант, мечта меломана, усилитель, тоже работающий в классе А, но на этот раз – однотактный. Ну и, в конце концов, никто не мешает нам порадовать свой слуховой аппарат своеобразным, но крайне музыкальным звучанием германиевого усилителя.

Но для начала нам надо определиться с выходной мощностью, а вернее (учитывая большой разброс импедансов наушников) – максимальным размахом выходного напряжения усилителя. А поскольку мы ребята умные, но ленивые, то и не будем сильно запариваться изучением различных характеристик наушников (таких как: импеданс, чувствительность и т. д.), а оценим, какими возможностями обладают топовые изделия жадных до денег буржуйских производителей.
На основании осуществлённой работы, констатируем факт, что в целом мощностные характеристики различных дорогих агрегатов близки и обеспечивают выходную мощность: около 200 мВт на нагрузке 300 Ом.
Не надо быть Георгом Симоном Омом, чтобы, исходя из полученных знаний, определить амплитуду выходного сигнала усилителя, выдаваемую на пике мощности. Эта величина составляет

22 (V peak-to-peak), из чего следует, что для питания усилителя нам потребуется минимум +24 В однополярного питания, либо ±12 В двухполярного.

Приведённая ниже схема усилителя на германиевых транзисторах не удовлетворяет указанным требованиям к напряжению ИП, поэтому область её применения несколько ограничена импедансами наушников, которые не должны превышать значений 200. 250 Ом. Хотя никто и не мешает запитать её стабилизированным напряжением ±12В.

Рис.1 Схема усилителя для наушников на Ge транзисторах, 32 Ом, 0.75 Вт

Схема является продуктов коллективного творчества бойцов форума devicemusic.ucoz.ru/forum/ и, как пишет автор-прародитель: рекомендуется к повторению опытным радиолюбителям. Далее по тексту:

На выходе применены комплементарные германиевые транзисторы буквенным обозначением «Б» или «Е», с граничной частотой 1 МГц и относительно высоким коэффициентом передачи тока базы.
Выходной каскад является самостабилизирующимся по току покоя благодаря наличию местной ООС, охватывающей два каскада – выходной и предвыходной.
Любое увеличение тока выходного каскада, проходящее через резисторы R19, R20 приводит к подзапиранию предвыходных транзисторов VT6, VT7.
Дополнительная термостабилизация достигается установкой VD3 на радиатор одного из выходных транзисторов.
Резисторы R18, R21 симметрируют плечи выходного каскада и совместно с R14, R17 образуют динамическую нагрузку (генератор тока) для предвыходного каскада.
Драйверный каскад VT4, VT5 построен по схеме каскодного усилителя с генератором тока на VT3 в нагрузке.
Питание должно быть стабилизированным.
На входе можно использовать транзисторы МП35, МП38А, с коэффициентом передачи тока базы – не менее 50.
Все конденсаторы в схеме плёночные.
Подстроечный резистор R22 в дифкаскаде – для настройки нуля на выходе УНЧ.
Конденсаторы С4, С5 – для предотвращения самовозбуждения.
Для достижения максимально высоких параметров усилителя, транзисторы следует отобрать со следующими значениями β: Т1,Т2 – (80. 100); Т3 – (50. 60); Т4 – (50. 60); Т5 – (100. 150); Т6,Т7 – (80. 100); Т8,Т9 – (80. 150).
Дополнительно: Т1,Т2; Т6,Т7; Т8,Т9 – подобрать в пары по максимально близким параметрам β.

Рис.2 Печатная плата усилителя для наушников на Ge транзисторах

Следующая остановка нашего маршрута – усилитель для наушников JLH Джона Линсли Худа, работающий в чистом классе А.
Практически идентичная схема УМЗЧ была опубликована автором в далёком 1969 году, но даже сейчас, спустя 50 лет продолжает удивлять и радовать энтузиастов отличным качеством звучания и предельной простотой конструкции.

Рис.3 Оригинальная схема усилителя JLH для наушников

Схема данного усилителя крайне проста и не потребует каких-либо значительных вложений при его реализации.

Основные технические характеристики усилителя:
Рекомендуемая нагрузка – от 8 Ом и выше;
Частотный диапазон: 12 Гц-50 кГц (0/-1 дБ); 12 Гц-120 кГц (0/-3 дБ);
Коэффициент усиления: 21 дБ;
Соотношение сигнал/шум: 101 дБ;
Скорость нарастания сигнала: более 35 В/мкс;
Напряжение питания: ± 12 В;
Потребляемый двумя каналами ток: 260 мА;
Ток покоя каждого выходного каскада усилителя: 125 мА

Ток покоя выходного каскада устанавливается автоматически. Его можно проверить по величине падения напряжения на резисторе R11, воспользовавшись законом Ома и деревянными счётами.
Напряжение на выходе усилителя тоже (по идее) должно быть довольно близким к нулю, однако при желании поточнее подрегулировать его уровень, можно слегка поиграться номиналами R1 и R3, либо припасть к несколько модифицированной схеме, освоенной нашими китайскими друзьями, а по совместительству – производителями электронных наборов усилителей.

Рис.4 Модифицированная схема усилителя JLH для наушников

Изменения по отношению к оригинальной схеме здесь совсем незначительны. Помимо шунтирования электролитических конденсаторов неполярными (что, по сути – не повредит), введена регулировка потенциала средней точки, для чего добавлен стабилитрон на 2,7 В и подстроечный резистор Р2.

И, наконец, самый радикальный Headphone Amplifier, который справедливо может претендовать на звание «настоящего High End-а» – однотактный усилитель мощности, разумеется, работающий в классе А.
Не буду распространяться про ни с чем не сравнимый звук однотактника, ибо вопрос это довольно философский и никаким писюном не связанный с техническими характеристиками аппаратуры, а поэтому – просто приведу схему отличного усилителя для наушников.

Рис.5 Схема усилителя «Дзен» от Н. Пасса, адаптированная под работу с наушниками

Схема эта принадлежит руке Нельсона Пасса (Nelson Pass), являющимся главным идеологом УМЗЧ по технологии Zen, а по совместительству – руководителем лаборатории «Pass Labs».
Хоть данная разработка и появилась одной из первых среди плеяды усилителей Пасса, выполненных на MOSFET транзисторах, однако (на мой взгляд) является лучшей в своём классе и в сухом остатке способна выдавать бескомпромиссное звучание, по гармоническому составу максимально близкое к звуку ламповых однотактников.

Поскольку импеданс качественных наушников в десятки раз превышает сопротивление акустических систем, то и ток покоя выходных транзисторов (относительно исходных 2А) следует уменьшить в пропорциональное количество раз. В варианте, приведённом на схеме, этот ток составляет величину 270 мА.
Для улучшения качественных характеристик усилителя, напряжение питания не следует уменьшать до 24 В. И пусть мощность, рассеиваемая на двух выходных транзисторах, составляет

10 Вт и имеет несколько большую величину, чем хотелось бы, однако радиаторы при такой мощности рассевания не будут иметь удручающих размеров и вполне впишутся к корпус средних размеров.

Ток покоя выходных транзисторов устанавливается автоматически.
Изменением номинала резистора R6 можно подрегулировать (при необходимости) уровень выходного постоянного напряжения.
Коэффициент передачи усилителя равен

4,5.
Печатную плату и расположение элементов на ней можно посмотреть на странице сайта Нельсона Пасса – &nbspссылка на страницу .

Чем хорош китайский хунвейбин? А китайский хунвейбин хорош шустростью и усердием! Я вот, к примеру, нигде у Пасса не видел представленную ниже схему. А вот у китайца увидел, причём не только в нарисованном виде, но и в виде готовой железяки, предлагаемой на всем известной торговой площадке.

Рис.6 Схема Zen усилителя для наушников от electronics-diy.com

Источник

Тег УНЧ для наушников

Усилитель мощности низкой частоты для наушников

Усилитель для наушников Uxi

Простой усилитель для наушников Uxi, на транзисторах без обратной связи.

Малошумящий усилитель для наушников на ОУ

Как говорится — все гениальное просто. Данный усилитель состоит из минимума деталей, обеспечивая сигналу прохождение через минимум элементов, и тем самым оберегая его от искажений, которые эти элементы могут внести. Усилитель имеет мощность 500мВт. Расчетный уровень искажений, при применении микросхемы на подобии OPA2134 — 0.001%. Сопротивление нагрузки 32-300 Ом.

Простейший ламповый усилитель для наушников с низковольтным питанием

В интернете сейчас огромное количество УНЧ на радиолампах. И везде нужно 3 и более трансформаторов. Трансформаторы очень дорогие и поэтому я попробовал создать ламповый УНЧ с питанием 6 (+-0.3) В

Усилитель на MOSFET транзисторах

Возможности: Контролируемый микроконтроллером предусилитель с возможность управления ИК пультом. Для сохранения параметров громкости и др. в энергозависимой памяти, есть запасное питание от батарейки. Символьный ЖК дисплей 2*16 для индикации громкости и т. д. Три универсальных линейных входа, один вход и выход для магнитофона. Стерео усилитель 70Вт на основе MOSFET транзисторов. Выход на наушники.

Автор: Шпакунов А.

Низковольтный лампово-транзисторный усилитель для компьютерных наушников

Давно хотел собрать внешний усилитель для компьютерных наушников, но как-то всё руки не доходили – то одно отвлечёт, то другое. А тут занесло меня в сторону ламповой схемотехники, и столько там нового и интересного узнал, что захотелось сразу что-нибудь самому собрать и послушать.

Усилитель для низкоомных наушников на ОУ

В связи с приобретением новой звуковой карты без выхода на наушники, у меня возникла потребность в усилителе для наушников приличного качества, способном раскачать мои любимые ТДС-4. Усилитель должен был быть компактным, простым в сборке и налаживании, с низким уровнем шумов и искажений. В итоге, собранный усилитель соответствовал всем указанным выше требованиям.

Автор: Никифоров И.

Композитный усилитель для наушников на LMH6672

Предлагаемый усилитель предназначен для использования совместно с головными телефонами с сопротивлением ≥ 25 Ом. В качестве источника звукового сигнала может служить звуковая карта ПК, CD/DVD-плееры, портативные устройства. Позволяет «разгрузить» выход источника, что положительно сказывается на качестве звука (снижение гармонических искажений, устранение «завала» на НЧ при использовании источника с разделительными конденсаторами на выходе).

Автор: Разумовский Д.

Качественный усилитель/драйвер для наушников, с электронным регулятором громкости и баланса

Данный усилитель позволяет подключать любые наушники, практически с любым существующим сопротивлением катушек благодаря очень низкому выходному сопротивлению. Это позволяет так же, не заострять внимание на АЧХ наушников. Усилитель не имеет межкаскадных конденсаторов, и как следствие меньшие искажения.

Автор: Максим Александрович

Зачем наушникам усилитель?

Итак, наушники, подключённые к посредственному усилителю, звучат лучше чем при подключении непосредственно к звуковой карте. Чтобы подтвердить это и выяснить, что происходит с аудиосигналом, были проведены измерения с помощью RMAA (Right Mark Audio Analyser). Измерялся сигнал на наушниках, т. е. посредством разветвителя сигнал шёл на наушники и на линейных вход звуковой карты.

Повторитель для наушников стационарный «SAQ-SHF»

Повторитель для наушников стационарный SAQ-SHF — это малогабаритное стационарное устройство, питающееся от бытовой сети 220В/50Гц, предназначенное для подключения к нему наушников, и подключаемое к линейным выходам бытовых аудиоустройств.

1999-2021 Сайт-ПАЯЛЬНИК ‘cxem.net’

При использовании материалов сайта, обязательна
ссылка на сайт ПАЯЛЬНИК и первоисточник

Источник

Усилитель для наушников AKG K550. Класс А, MOSFET на выходе

Пару лет назад мой сын подарил мне головные телефоны AKG K520. У них был хороший звук, но абсолютно дебильное оголовье, которое сломалось через несколько сеансов пользования наушниками. Многочисленные попытки как-то укрепить конструкцию к положительному результату не привели.

Я имел неосторожность сообщить об этом сыну, на что он заявил, мол, папа, не проблема, и подарил мне наушники AKG K550 Mk III.
Мне такое направление его внимания зацепило душевные струны, и я решил сделать ответный ход: собрать и подарить ему усилитель для головных телефонов.

Проштудировал конструкции усилителей для наушников от разных гуру, и на лампах, и на микросхемах, и на транзисторах. Хотелось потратить минимум усилий и получить максимум результата, поэтому решил «замутить» на транзисторах. Прочитал на Датагорском сайте статью Андрея Зеленина «Усилитель для наушников «Green JLH». Класс А на трёх транзисторах», подумал и решил, что и двух транзисторов будет достаточно!
В итоге предлагаю вашему вниманию мою конструкцию.

Содержание / Contents

↑ Технические характеристики усилителя для наушников

— номинальное входное напряжение: 1 В;
— коэффициент усиления: 2;
— сопротивление нагрузки: 32 Ом, не менее;
— входное сопротивление: 100 кОм;
— потребляемый ток: 350 мА, два канала;
— напряжение питания: 24 В, однополярное;
— работа в классе А.

Почему выбраны такие характеристики? В основном, исходя из информации, почерпнутой на просторах сайта reference-audio-analyzer.pro . Я многое узнал там про характеристики своих наушников, об источниках сигнала (ЦАПы) и о всяких других полезных штуках. Вот и подумалось, что так будет необходимо и достаточно!

↑ Моделирование схемы

Прежде чем начать работать руками, я все-таки провел некоторое время за моделированием, поигрался транзисторами, режимами работы для получения максимальной неискаженной амплитуды выходного сигнала и т. п. с целью минимизации нелинейных искажений и получением «красивого» спектра гармонических искажений с преобладанием 2-й гармоники.

Понимая, что бумага все стерпит, сильно не обольщался результатами, но, тем не менее, определил, что схема тонко реагирует на всякие отклонения от оптимальных значений номиналов в основном резисторов. Поэтому, для исключения неприятных последствий я использовал в схеме резисторы с 1% допуском.

Макетирование одного канала на «слепыше» показало, что в цепях питания желательно использовать электролитические конденсаторы большой емкости с низким значениям ESR, т. к. ток, потребляемый от источника питания, имеет значительную переменную составляющую, которая на проводниках, а значит и на дорожках будущей печатной платы будет создавать паразитную амплитудную модуляцию, отрицательно влияющую на сигнал.

↑ Схема усилителя на 2х транзисторах

↑ Перечень используемых элементов

↑ Фильтр питания

Я решил применить готовый импульсный блок питания. По идее электронный дроссель (VT1, VT2) вообще не нужен в такой схеме. Но я электронный дроссель оставил: это довольно эффективный фильтр пульсаций, плюс есть возможность в некоторых пределах менять напряжение питания схемы усилителя.
Применение полевого транзистора в фильтре питания обусловлено только тем, что «пусть все силовые транзисторы (VT1, VT2, VT5, VT6) будут одинаковыми»! По-моему, хорошее объяснение.

↑ Печатная плата усилителя

Смотри чертёж в разделе файлов.

Пробовал все доступные мне способы изготовления: лазерно-утюжный способ с использованием фотобумаги «Lomond», способ с использованием термотрансферной бумаги и способ с использованием пленочного фоторезиста.
Сразу сообщаю, что ламинатора у меня нет.

Эксперименты начались с того, что кончилась фотобумага «Lomond», а на покупку новой пачки чего-то воли не хватило, тем более, что попались статейки про термотрансферную бумагу и пленочный фоторезист. Решил попробовать новое.

↑ Термотрансферная бумага

Тонер никак не хотел держаться на меди, часть (большая или меньшая) обязательно оставалась на бумаге при любых режимах переноса.

↑ Пленочный фоторезист

Отличная технология для массового производства. Фотошаблон не меняется. Однако, если надо поправить ошибки, допущенные при проектировании, необходимо изготавливать новый фотошаблон. И опять камнем преткновения явилось отсутствие ламинатора: ну отслаивался местами фоторезист при травлении!

↑ ЛУТ на журнальной бумаге

Пришлось вернуться к классической ЛУТ, только на бумаге от женского журнала «Мери Кей», любезно предоставленного женой. Когда-то читал, что можно использовать бумагу от журнала «Лиза» и подумал, что американский журнал тоже подойдёт.

Итого, считаю фотобумагу «Lomond» лучшим вариантом, меловку от модных журналов согласен применять за неимением Ломонда.

↑ Мощность, звуковое давление, напряжения и токи в схеме усилителя

↑ О питании и звуковом давлении

Каков допустимый диапазон питающего напряжения? 12В, 15В, 18В потянет? Если да, то нужно ли менять номиналы каких-либо резисторов?
Вопрос вроде простой, а ответ на него не очень. Конечно, можно использовать источник питания с другим значением напряжения: 12В, 15В, 18В, и даже, например, 30В! Схема всё равно найдёт свою рабочую точку и будет там стоять.
Номиналы элементов при этом менять не надо.

Чем же руководствовался я при выборе напряжения питания? Это усилитель для головных телефонов. В моём случае наушники с номинальным сопротивлением 33 Ом, чувствительность средняя к напряжению: 117.85 дБ/В SPL, т. е. при подведении к ним действующего напряжения 1 Вольт создается звуковое давление 117.85 дБ.

Информация об уровнях звукового давления создаваемых различными источниками легко находится на просторах интернета.

Так что получается, что выбранные характеристики усилителя обеспечивают в пределе звуковое давление на уровне 120 дБ «почти невыносимо — болевой порог», обеспечивая при этом безопасную работу моих наушников.
При выбранном напряжении питания 24 Вольт и уровне искажений выходного сигнала не более 0,1% усилитель обеспечивает выходное напряжение (амплитудное) 3,5 Вольт.

При использовании наушников с номинальным сопротивлением 100 Ом будет гарантирована подводимая мощность к наушникам 75 мВт, что тоже немало.

Для наушников с сопротивлением 600 Ом этот усилитель, наверное, не подойдет, хотя, если бы у меня были такие наушники, я бы и в этой схеме заставил их работать по максимуму.

Опережая возможные вопросы о напряжениях, токах и мощностях в схеме привожу картинки из модели с соответствующими данными. Надо сказать, что они достаточно точно соответствуют реальным значениям — напряжения во всяком случае.

↑ Напряжения в схеме

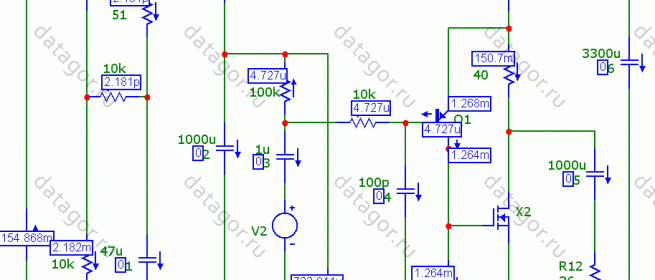

↑ Токи в схеме

↑ Мощности в схеме

↑ Заказ деталей и корпуса

Трудился по двум направлениям: разработка схемы и разработка конструкции. Если по первому направлению я ещё что-то соображаю, то по второму мои способности более чем скромные. Поэтому я не стал ломать голову над конструкцией, а сразу заказал у китайских товарищей корпус, заточенный под усилитель для головных телефонов подходящего размера, регулятор громкости, гнездо подключения телефонов и пр.

	Алюминиевый корпус для усилителя головных телефонов Очень симпатичный корпус! Внутренний размер 135×230×48 мм. Передняя панель толщиной 8 мм. В комплекте резиновые ножки, алюминиевая ручка, выключатель питания, разъём питания, винты.
	Импульсный блок питания 24 Вольт, 1 А Вход: AC 100-265 V 50/60Hz Выход: DC 24 В 1A Защита от короткого замыкания, защита от перегрузки, защита от перегрева.
	Потенциометр RH2702, клон ALPS RK27 Металлический вал 6 мм, 8 pin (отводы для тонкомпенсации), зубчатая накатка под ручку.
	Разъёмы RCA на панель Есть попроще, есть подороже. Все вполне применимы.
	Розетка для наушников 1/4″ (6,35 мм) Монтаж в плату и/или на панель
	Свёрла для плат из карбида вольфрама Наборы от 0.3 мм до 1.2 мм и более. Отлично берут стеклотекстолит, долго не тупятся. Диаметр хвостовика: 3,175 мм (1/8»). Общая длина: 38 мм.
	Экструдированные радиаторы Размер: 25×35×12 мм. Для корпусов TO-220.
	Транзисторы BC807-40 (5C) SOT-23 PNP 45V 500mA
	Фольгированный текстолит Односторонний, разные размеры кусков.
	Термотрансферная бумага для ЛУТ Берите целыми листами А4, не свёрнутыми в рулон.
	Трубчатый припой Mechanic с флюсом внутри Хороший припой. Для тонких работ берите 0,5 мм. Доступен в диаметрах от 0,3 мм до 1,5 мм. Точка плавления 185°С. Хорошо смачивает. Блестит.

Отдал определенную сумму денег, и понял, что поступил правильно! Самому такую красоту на родине за такие деньги не сделать. Осталась на мне печатная плата, но это мы более-менее делать умеем!

↑ Теплоотводы

Мощности на полевых транзисторах модель не считает, но они просто считаются через падения напряжения на них и токи, и примерно составляют Р=0,9 Вт. Отсюда вывод, что для них необходимо использовать теплоотводы.
Я применил упомянутые выше. Каждый из этих радиаторов может рассеять тепловой мощности Р = 1.2 — 1.4 Вт, проверено моим тестером теплоотводов. Поскольку корпус закрытый, я принял коэффициент нагрузки К = 0.3 — 0.5. Это касается и мощностей силовых резисторов, поскольку при коэффициенте нагрузки 0.7, к резисторам притронуться нельзя — горячие сильно! И на плате я их расставил подальше друг от друга.
Даешь на каждый силовой компонент поменьше тепла!

↑ Источник питания

Ждал долго, посылка один раз уходила обратно в Китай, т. к. китайские товарищи в целях экономии выбрали способ пересылки отправлений без уведомления, а наша почта молчала, как рыба об лёд. Уведомление почта в итоге высылала, и примерно такого содержания: «срок хранения отправления истек, отправление отправлено обратно в Китай».

Конструктивно я поместил источник питания на планку из стеклотекстолита размерами 135×40 мм и толщиной 1,5 мм. Т.к. ответных частей разъемов китайцы в посылку не кладут, то я выпаял установленные в модуль питания разъемы и припаялся проводами прямо к дорожкам.

↑ Проверка параметров ИБП

Всё-таки получить вожделенный заказ удалось, при этом хотелось убедиться, что модуль соответствует заявленным характеристикам и обеспечивает выходное напряжение 24 В при токе 1 А. Хотелось увидеть также уровень пульсации выходного напряжения.

Здесь меня выручил разработанный и изготовленный ранее приборчик под названием «Тестер теплоотводов». Я включил его в качестве нагрузки к купленному источнику питания, установив ток нагрузки 0,5 А. Частота преобразования оказалась около 40 кГц, что выходит за диапазон слышимых частот, а пульсации выходного напряжения на этой частоте и этом токе были в размахе около 10 мВ. В первом приближении это меня полностью устраивало.

↑ Сборка усилителя

Не обошлось без накладок: неправильно разметил положение потенциометра ALPS.
Чертежа лицевой панели корпуса не было, размеры пришлось снимать самому. И я ошибся с потенциометром, сдвинул разметку для него на плате на 5 мм вправо, считая от осевой линии. Обнаружил сей факт уже после того, как протравил плату.

Переделывать не стал, с новой технологией намучился.
Спасло то, что заготовка платы была размером 150×100, а итоговая плата должна была иметь размеры 135×100, и по счастливой случайности я перенес рисунок на плату по центру заготовки. Решил установить потенциометр на плату как есть, а контур платы сдвинуть в нужную сторону (т.е. вправо) и плату обрезать по месту корпуса. Разъем телефонов пришлось припаять на проводах.
Вот так и получилось, что неправильно разведен ALPS, а «пострадал» JACK.
Трассировку платы, каюсь, не правил — двигайте под себя.

↑ Борьба с фоном

Включил, выставил подстроечным резистором R1 на фильтрах питания напряжение питания усилительной части U=18 В.

Имею жуткий 50-герцовый фон. Стал разбираться, оказалось, забыл соединить землю ALPSа с землей схемы, пришлось бросать перемычку. Фон снизился, но ненамного.
Кардинально помогло соединение корпуса ALPS и, соответственно, корпуса всего усилителя с общим проводом схемы.

Очень важным оказалось использовать хорошо экранированный провод от потенциометра до входных гнезд RCA «тюльпан». И межблочный кабель тоже должен быть хорошо экранирован.

↑ Итоги

Включил, слушаю, не утомляет, нравится. Позже, может быть, сниму характеристики. Послушаю с другими наушниками, дам другим послушать.

На усилителе понравится лежать коту: внутри около 8 Ватт тепла, снаружи корпуса градусов 35С.

↑ Файлы

Спасибо за внимание!
