Tda1517 схема усилителя стерео

Стереоусилитель на микросхеме TDA1517 (6-18В, 5Вт)

Интегральная схема выпускается в корпусах SIL9MPF и HDIP18. Разработан специально для применения в мультимедийной аппаратуре.

• очень малое число необходимых внешних элементов;
• высокая выходная мощность;
• постоянный коэффициент усиления;
• хорошее подавление пульсаций;
• режим ожидания и беззвучный режим;
• защита от короткого замыкания;
• защита от перегрева;
• защита от электростатических разрядов на всех выводах;
• защита от неправильной полярности.

Основные технические характеристики представлены в табл. 1. Типовая схема включения изображена на рис. 1. На рис. 2 приведена схема включения в мостовом режиме. Изображение печатной платы для типового включения приведено на рис. 3. Схема расположения элементов на плате изображена на рис. 4.

Таблица 1. Основные технические характеристики микросхемы TDA1517.

Принципиальная схема

Рис. 1. Типовая схема включения TDA1517.

Рис. 2. Схема включения TDA1517 в мостовом режиме.

Рис. 3. Изображение печатной платы для TDA1517.

Рис. 4. Схема расположения элементов на плате для TDA1517.

Литература: Баширов С.Р., Баширов А.С. — Современные интегральные усилители.

Источник

Схемы УНЧ на TDA1517, ТDА1519, TDA1519A, TDА1519B,TDA1519Q (6-11Вт)

Интегральные микросхемы TDA1517, TDA1519, TDA1519A, TDA1519B, TDA1519Q фирмы Philips выполнены в корпусах SIP с 9 выводами и представляют собой двухканальные (стереофонические) усилители мощности низкой частоты.

Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса. Типовая схема подключения приведена на рисунке 3. В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита.

Рис. 1. Внешний вид микросхем TDA1517, TDA1519, TDA1519B (SOT110B, 9 выводов).

На микросхемах TDA1517, TDA1519 можно собрать двухканальные усилители низкой частоты, по мостовой схеме данные микросхемы не будут работать — будьте внимательны!

Рис. 2. Микросхема TDA1519A — внешний вид и цоколевка (SOT131, 9 выводов).

Для получения удвоенной выходной мощности на том же сопротивлении нагрузки при том же напряжении питания, микросхемы TDA1519A и TDA1519B можно подключить по мостовой схеме (смотри рисунок 1). Микросхему TDA1519Q рекомендуется использовать только в мостовом включении.

Рис. 3. Принципиальные схемы включения усилителей на микросхемах TDA1517, TDA1519.

Микросхемы TDA1517, TDA1519 содержат синфазные входы, что не позволяет их использовать в мостовом режиме. Микросхемы TDA1519A и TDA1519B содержат два входа — инверсный и не инверсный, что позволяет их применять для построения как стерео усилителя (два канала), так и мостового УНЧ (1 мощный канал).

Примеры включения микросхемы TDA1519B приведены ниже.

Рис. 4. Типовое включение микросхнмы TDA1519B в стерео режиме (схема из даташита).

Рис. 5. Типовое включение микросхемы TDA1519B в мостовом (Bridge) режиме.

Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем (выходные параметры для одного канала, в скобках- для мостового включения) следующие:

Рис. 6. Основные параметры микросхем TDA1517, TDA1519, TDA1519A, TDA1519B.

На основе микросхем TDA1519 и TDA1519A можно построить трехканальный 2+1 усилитель мощности — два сателлита и сабвуфер. Схема такого усилителя приведена на рисунке 7. Данный УНЧ может быть использован в автомобиле или же для небольшой настольной акустической системы, например для подключения к компьютеру или планшету, смартфону.

Рис. 7. Принципиальная схема трехканального УНЧ на микросхемах TDA1519(стерео) и TDA1519A(мост).

Даташиты (datasheet) на микросхемы:

TDA1517	tda1517-datasheet.pdf (91 КБ)
TDA1519	tda1519-datasheet.pdf (72 КБ)
TDA1519A	tda1519a-datasheet.pdf (140 КБ)
TDA1519B	tda1519b-datasheet.pdf (103 КБ)

Литература: Справочник по интегральным УНЧ. Турута Е.Ф.

• PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.
• Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
• Проекты с открытым исходным кодом — доступ к тысячам открытых проектов в сообществе PCBWay!

Интересно, как может работать усилитель по схеме 220b, если входные сигналы для обоих каналов синфазные (входы запараллелены? Ведь на выходах левого и правого каналов тоже будет синфазный сигнал и разностный сигнал будет равен нулю!.
Для работы такого усилителя требуется инвертировать сигнал на одном из входов.

Действительно, включение вызывает подозрение на ошибку, но как оказалось такая схема включения работоспособна. Секрет кроется во внутренней структуре микросхемы-усилителя TDA1517 и TDA1519, которая берет на себя всю работу по управлению.

Внутренняя схема TDA1519	Внутренняя схема TDA1519A

Как раз схема на TDA1517 и TDA1519 не могут быть работоспособными, внутренняя структура не инвертирует сигнал на входе одного усилителя по отношению к входу другого, выходные сигналы буду изменяться синфазно, разности потенциалов между выходами не будет, току через нагрузку взяться неоткуда.
Для мостового включения предназначена микросхема TDA1519A, в которой сигнал одного канала подается на инвертирующий вход ОУ, а другого-на неинвертирующий конструктивно:

TDA1517 и TDA1519 — только стерео вариант, а TDA1519A и TDA1519B — как стерео вариант, так и мост. Корпуса у TDA1519A и TDA1519B отличаются от TDA1519.
Борис, благодарны вам за замечания, дополнили статью и исправили рисунки чтобы все было понятно.

Источник

Схемы УНЧ на TDA1517, ТDА1519, TDA1519A, TDА1519B,TDA1519Q (6-11Вт)

Интегральные микросхемы TDA1517, TDA1519, TDA1519A, TDA1519B, TDA1519Q фирмы Philips выполнены в корпусах SIP с 9 выводами и представляют собой двухканальные (стереофонические) усилители мощности низкой частоты.

Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса. Типовая схема подключения приведена на рисунке 3. В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита.

Рис. 1. Внешний вид микросхем TDA1517, TDA1519, TDA1519B (SOT110B, 9 выводов).

На микросхемах TDA1517, TDA1519 можно собрать двухканальные усилители низкой частоты, по мостовой схеме данные микросхемы не будут работать — будьте внимательны!

Рис. 2. Микросхема TDA1519A — внешний вид и цоколевка (SOT131, 9 выводов).

Для получения удвоенной выходной мощности на том же сопротивлении нагрузки при том же напряжении питания, микросхемы TDA1519A и TDA1519B можно подключить по мостовой схеме (смотри рисунок 1). Микросхему TDA1519Q рекомендуется использовать только в мостовом включении.

Рис. 3. Принципиальные схемы включения усилителей на микросхемах TDA1517, TDA1519.

Микросхемы TDA1517, TDA1519 содержат синфазные входы, что не позволяет их использовать в мостовом режиме. Микросхемы TDA1519A и TDA1519B содержат два входа — инверсный и не инверсный, что позволяет их применять для построения как стерео усилителя (два канала), так и мостового УНЧ (1 мощный канал).

Примеры включения микросхемы TDA1519B приведены ниже.

Рис. 4. Типовое включение микросхнмы TDA1519B в стерео режиме (схема из даташита).

Рис. 5. Типовое включение микросхемы TDA1519B в мостовом (Bridge) режиме.

Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем (выходные параметры для одного канала, в скобках- для мостового включения) следующие:

Рис. 6. Основные параметры микросхем TDA1517, TDA1519, TDA1519A, TDA1519B.

На основе микросхем TDA1519 и TDA1519A можно построить трехканальный 2+1 усилитель мощности — два сателлита и сабвуфер. Схема такого усилителя приведена на рисунке 7. Данный УНЧ может быть использован в автомобиле или же для небольшой настольной акустической системы, например для подключения к компьютеру или планшету, смартфону.

Рис. 7. Принципиальная схема трехканального УНЧ на микросхемах TDA1519(стерео) и TDA1519A(мост).

Даташиты (datasheet) на микросхемы:

TDA1517	tda1517-datasheet.pdf (91 КБ)
TDA1519	tda1519-datasheet.pdf (72 КБ)
TDA1519A	tda1519a-datasheet.pdf (140 КБ)
TDA1519B	tda1519b-datasheet.pdf (103 КБ)

Литература: Справочник по интегральным УНЧ. Турута Е.Ф.

Источник

Простой мультимедийный усилитель на TDA1517 (стерео)

Юрий Баранов http://yooree.narod.ru Адрес Email — yooree (at) inbox.ru (замените (at) на @)

Если вам необходимо собрать простой и эффективный усилитель небольшой мощности для вашего компьютера — обратите внимание на микросхему TDA1517 (PHILIPS).

Вот, что нам следует ожидать от этой ИМС (по данным из справочного листка):

Выходная мощность при напряжении питания 14. 18в.	5. 6 Ватт
Диапазон усиливаемых частот (судя по точкам фиксированной коррекции, не уже)	45 Гц. 20кГц
Коэффициент нелинейных искажений при выходной мощности 1. 5 Ватт	0,1. 0,5%
Чувствительность по входу (фиксирована)	20 дБ
Возможность реализации режима Standby

Аргументами за ее использование можно считать и следующи е факты:

• Оба усилителя выполнены на одном кристалле, а в этом случае разброс их параметров минимален.
• TDA1517 изначально разработана в качестве усилителя для мультимедиа.

Микросхема не капризная, достаточно легко согласуется с источником входного сигнала, не требует большого числа внешних элементов, в работе стабильна.

Принципиальная схема устройства представлена на Рис.1

Регулировка громкости осуществляется спаренным переменным резистором группы В. Конденсаторы и резисторы, предшествующие ему, составляют тонкорректор, назначение которого — акцентировать НЧ и ВЧ составляющие сигнала и добиться небольшого завала на СЧ. В этом случае, звучание приобретает приятную окраску. Элементы корректора необходимо размещать в непосредственной близости от регулятора громкости, навесным монтажом, желательно использовать малогабаритные детали. Рабочее напряжение электролитических конденсаторов должно превышать напряжение питания усилителя. Провода от входных гнезд усилителя до корректора и от выхода регулятора громкости до платы, на которой устанавливается микросхема, должны быть экранированы. Экранирующий контур регулятора громкости должен быть соединен с общим проводом. Включение — выключение усилителя производится выключателем В 1 в цепи устройства задержки.

Время задержки (при напряжении питания 12в.) составляет:

При включении — 2. 3 сек. При выключении — 6. 7 сек. Хлопки в динамиках отсутствуют полностью.

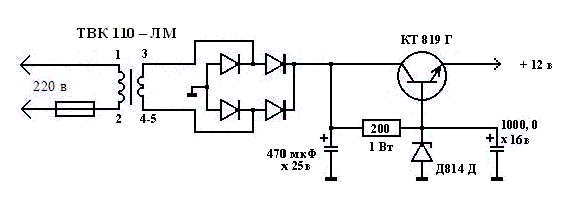

Питать усилитель от сети, лучше стабилизированным током, рекомендую следующую схему блока питания: (см. Рис.2)

Диоды выпрямительного моста — любые, рассчитанные на ток не менее 3А, транзистор следует установить на небольшой радиатор. Трансформатор можно заменить на другой, дающий на выходе 14. 16 вольт с током во вторичной обмотке 1. 2А.

К сожалению, силовой трансформатор, при выключении, по прежнему остается включенным в сеть, хотя в мультимедийном варианте есть возможность разорвать и эту цепь — ведь большинство сетевых фильтров оснащены сетевым выключателем.

Саму микросхему следует установить на небольшой теплоотвод.

Субъективные впечатления от тестирования устройства (питание осуществлялось от аккумулятора 12 вольт, входной сигнал подавался с линейного выхода кассетной деки, в качестве нагрузки первоначально использовались автомобильные динамики Pioneer TS-G1015):

1. Усилитель выдает достаточно корректный сигнал, гораздо лучший, чем ожидалось получить от ИМС такого класса.
2. Высокие передаются чисто и без напряжения, а уровень НЧ во многом определяется типом используемых динамиков и особенностями их акустического оформления.
3. Имеется определенный запас по усилению.
4. Уровень фона очень низкий.
5. Признаков возбуждения нет.
6. Радиатор охлаждения ИМС нагревается незначительно.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ДИНАМИКОВ.

К сожалению, лучше всего звучат импортные образцы. Из бывшего советского тестировались 2ГД-40(3ГДШ-2-4) а так же 3ГД-45(5ГДШ-4-4), оба оказались «слабаками «, не справились с передачей басов — диффузоры истерично хлюпали и булькали. 10 ГД-36 (10ГДШ-2-4) отработали очень убедительно, но эти динамики, согласитесь, великоваты для компьютерных колонок. Если дома ничего нет, и динамики будут приобретаться, советую обратить внимание на недорогие модели от First (Австрия), Pionear (Польша, подделка под Pioneer) или на современные модели УРАЛ, ИВОЛГА (Россия). При необходимости, к основным динамикам, можно параллельно подключить пищалки, через неполярный конденсатор емкостью 4. 1 мкФ.

Пожалуй, единственный недостаток конструкции — восприимчивость к помехам, при включении в сеть мощных электроприборов. Насколько это существенно, решать вам. Один мой знакомый отреагировал так, — «Важнее всего, сам звук.»

В ЗАКЛЮЧЕНИЕ: Конечно, мультимедиа не единственная область применения данного усилителя, его можно использовать везде, где есть питание 12. 17в. и где достаточно мощности 5 Ватт. А сама TDA1517, может быть рекомендована как хороший ВЧ или СЧ-ВЧ драйвер в многополосных усилителях или ААС, но это уже предмет отдельного разговора.
