Полный УНЧ 2 х 70 Ватт на TDA7294.

Полный УНЧ 2х70 Ватт на TDA7294.

Полный УНЧ 2 х 70 Ватт на TDA7294

При сборке усилителя на микросхемах, TDA7294 является не плохим выбором. Ну, впрочем не будем останавливаться на технических характеристиках, их вы можете посмотреть в PDF файле TDA7294_datasheet, находящегося в папке для скачивания материала для сборки этого УНЧ. Как вы уже поняли из заголовка статьи, это схема полного усилителя, которая содержит в себе блок питания, каскады предварительного усиления сигнала с трех-полосным регулятором тембра, реализованные на двух распространенных операционных усилителях 4558, два канала оконечных каскадов, а также узел защиты. Принципиальная схема показана ниже:

При напряжении питания ±35 Вольт на нагрузку 8 Ом получите 70 Ватт мощности.

Исходники печатной платы следующие:

Печатная плата LAY6 формата:

Расположение элементов на плате усилителя:

Фото-вид LAY формата платы:

На плате имеется разъем J5 для подключения термодатчика (Bimetal Thermostat), обозначен он B60-70. В нормальном режиме его контакты разомкнуты, при нагревании до 60°С контакты замыкаются, реле отключает нагрузку. В принципе можно применить и термо-датчики с нормально замкнутыми контактами, расчитанными на срабатывание при 60. 70°С, только включить его нужно в разрыв эмиттера транзистора Q6 и общего провода, при этом разъем J5 не используется. Если вы не собираетесь использовать данную функцию – оставьте разъем J5 пустым.

Операционные усилители установлены в панельки. Реле на напряжение срабатывания 12 Вольт с двумя группами переключающихся контактов, контакты должны выдерживать 5 Ампер.

Печатная плата предохранителей LAY6 формата:

Фото-вид LAY формата платы предохранителей:

Разъем питания узла защиты находится на плате чуть выше разъема J5. Просто сделайте перемычу двумя проводами между этим разъемом и основным разъемом питания как показано на снимке ниже:

Рекомендуемое напряжение питания:

4Ом – 2х18В 50Гц
8Ом – 2х24В 50Гц

При питании 2х18В 50Гц:

Резисторы R1, R2 – 1 кОм 2Вт
Резистор RES – 150 Ом 2Вт

При питании 2х24В 50Гц:

Резисторы R1, R2 – 1,5 кОм 2Вт
Резистор RES – 300 Ом 2Вт

Операционный усилитель JRC4558 можно заменить на NE5532 или TL072.

Обращаем ваше внимание, со стороны проводников печатной платы между контактами катушки реле установлен диод LL4148 в SMD исполнении, можно припаять обычный 1N4148.

Возле регулятора громкисти на плате есть точка GND, она предназначена для заземления корпусов всех регуляторов. Этот отрезок голого медного провода хорошо видно на главной картинке новости.

• 10000mF/50V – 2 шт.
• 100mF/50-63V – 9 шт.
• 22mF – 5 шт.
• 10mF – 6 шт.
• 47mF – 2 шт.
• 2,2mF – 2 шт.

• 1 mF – 8 шт.
• 100n – 8 шт.
• 6n8 – 2 шт.
• 4n7 – 2 шт.
• 22n – 2 шт.
• 47n – 2 шт.
• 100pF – 2 шт.
• 47pF – 4 шт.

• 220R – 1 шт.
• 680R – 2 шт.
• 1K – 6 шт.
• 1K5 – 2 шт.
• 3K9 – 4 шт.
• 10K – 10 шт.
• 20K – 2 шт.
• 22K – 8 шт.
• 30K – 2 шт.
• 47K – 4 шт.
• 220K – 3 шт.

• RES — 300R – 2 шт.
• 100R – 2 шт.

• Стабилитроны 12V 1W – 2 шт.
• 1n4148 – 1 шт.
• LL4148 – 1 шт.
• 1n4007 – 3 шт.
• Мост 8. 10A – 1 шт.

• A50K – 1 шт.
• B50K – 3 шт.

• NE5532 – 2 шт.
• TDA7293 (TDA7294) – 2 шт.

• 3х – 1 шт.
• 2х – 2 шт.

• BC547 – 5 шт.
• LM7812 – 1 шт.

Скачать принципиальную схему усилителя на TDA7294, TDA7294_datasheet, печатные платы формата LAY6 вы можете одним файлом с нашего сайта. Размер архива – 4 Mb.

Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:

Источник

Мощный усилитель на микросхеме TDA7294

Схем маломощных усилителей в интернете представлено достаточно много, как правило, они имеют весьма простые схемы, дёшевы, не требовательны к монтажу, качеству питания. Небольшой звуковой мощности в пределах 5-10 ватт обычно бывает достаточно для негромкой музыки, либо воспроизведения системных звуков с помощью компьютерных колонках. Но для того, чтобы «раскачать» мощные акустические системы, например S90 и подобные им, требуются усилители гораздо мощнее и чуть более сложного уровня — но этого того стоит, ведь сотня ватт музыкальной мощности заставит буквально звенеть окна в комнате. Представителем микросхем-усилителей с достаточно большой выходной мощностью можно назвать TDA7294 — она довольно популярна, и эта популярность обусловлена, в первую очередь, хорошими характеристиками самой микросхемы и при этом не высокой ценой, купить один экземпляр микросхемы можно за 200-300 рублей, для постройки-стерео усилителя потребуется две штуки. Не большая цена за усилитель такой мощности, по крайней мере, заводские подобной мощности будут стоить на один, а-то и на два порядка больше.

Данная микросхема весьма популярна и пользуется спросом, поэтому при покупке можно нарваться на низкокачественную подделку — в лучшем случае у подделки будет просто ниже выходная мощность, в худшем же она может выйти из строя, в том числе и с разрывом самого корпуса при первом включении, и «унести» вместе с собой подключенные динамики акустической системы. Желательно покупать микросхему в проверенных специализированных магазинах радиотоваров, а также обращать внимание на цену — если она подозрительно низкая, вероятнее всего, продаётся подделка. Также перед покупкой стоит посмотреть на маркировку — она должна быть нанесены качественно, лазерным методом, без огрехов или неровностей. Выходная мощность TDA7294 составляет 70Вт при долговременной работе и небольшом коэффициенте нелинейных искажений — достаточно неплохой показатель, таким образом, суммарная мощность стерео-усилителя будет составлять 140Вт. Характеристики микросхемы из документации можно увидеть на картинке ниже.

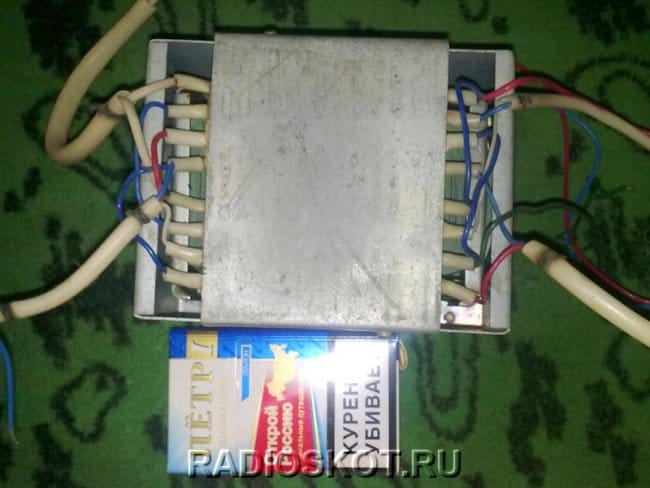

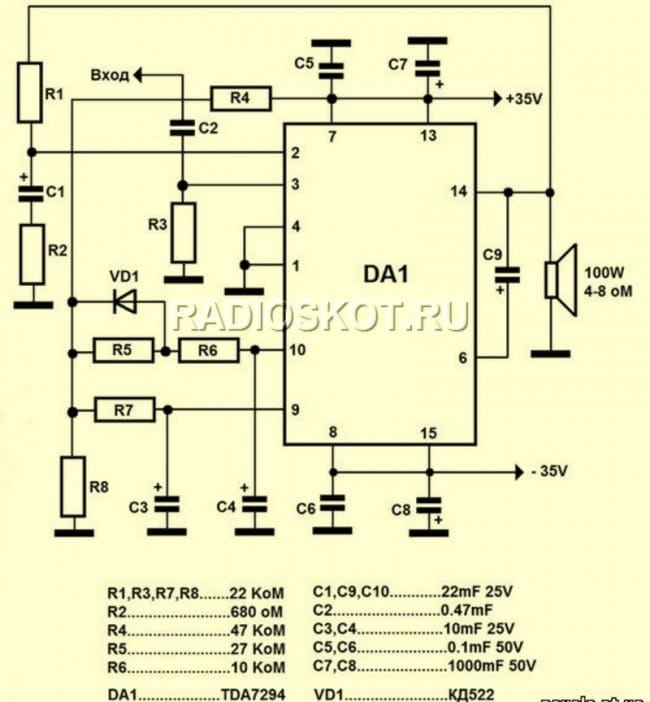

Как можно увидеть, напряжение питания двухполярное, это означает, что имеется два плеча питания относительно земли, то есть средней точки, одна плечо положительное, второе отрицательное. Согласно документации, максимальное напряжение питания составляет 40 вольт на каждое плечо, но для надёжности лучше не приближаться к этой величине, ведь микросхему будет работать на самом пределе своих возможностей, с большим нагревом. Оптимальным напряжением питания будет считаться 25-30В для нагрузки 4 Ома, если же динамик имеет сопротивление 8 Ом, можно поднять напряжение 35-38В на плечо. Таким образом, общий размах напряжения питания будет составлять около 50-70В — немало, но это требуется для работы усилителя с высокой мощностью. В качестве источника питания лучше всего применить трансформатор с двумя одинаковыми обмотками, рассчитанными на нужное напряжение, а затем выпрямить переменное напряжение с помощью диодного моста. Такие трансформаторы, рассчитанные на питание двухполярных схем часто встречаются в мощных музыкальных центрах, либо можно намотать самостоятельно. Обратите внимание, что трансформатор должен быть рассчитан на большую мощность — если суммарная выходная мощность стерео-усилителя составляет 140Вт, то трансформатор должен выдавать как минимум 200Вт, если следовать всем правилам. Но трансформатор такой мощности будет иметь довольно большие габариты и вес, поэтому можно взять и чуть менее мощный, если не планируется выжимать все соки из усилителя и слушать музыку на максимуме громкости. Также для уменьшения веса и габаритов можно применить импульсный блок питания, но при его применении следует позаботится о хорошей фильтрации питающего напряжения, иначе помехи могут попасть в звуковой тракт. Автор использует в качестве источника советский трансформатор от проигрывателя, он виден на фото ниже.

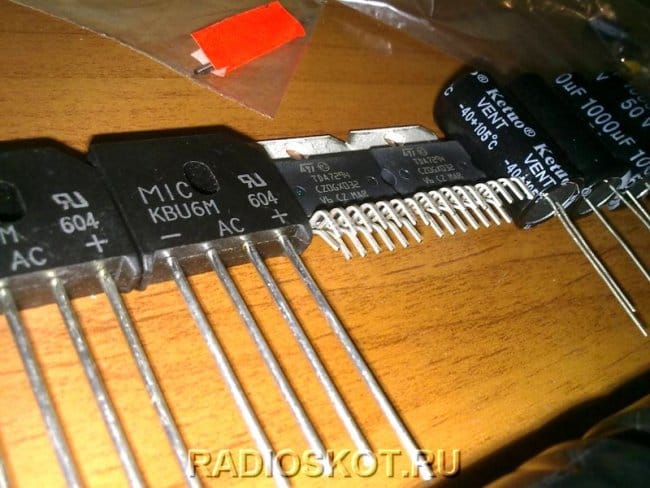

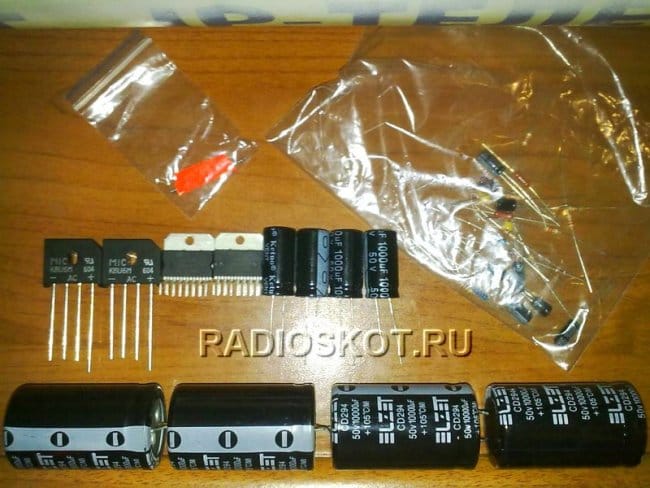

На этих фотографиях представлены диодный мосты для выпрямления напряжения с трансформаторы, конденсаторы по питанию большой ёмкости, а также сами микросхемы. Обратите внимание, что выпрямительные мосты также должны быть рассчитаны на соответствующую мощность и выдерживать ток до 10А.

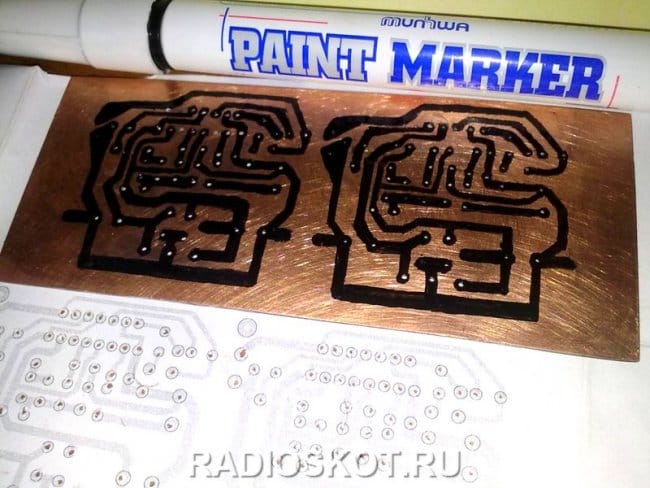

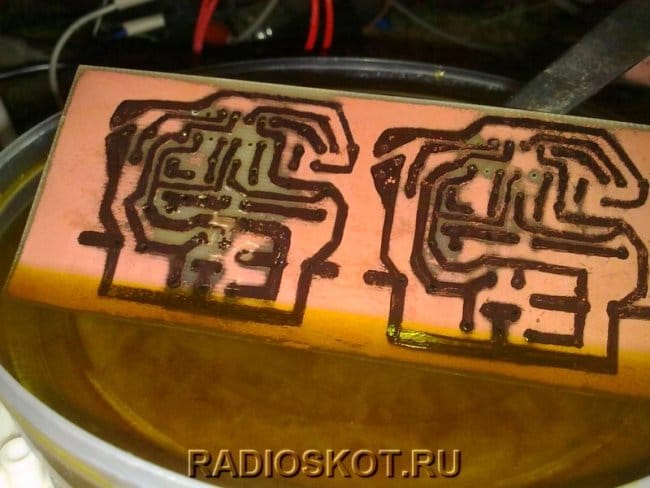

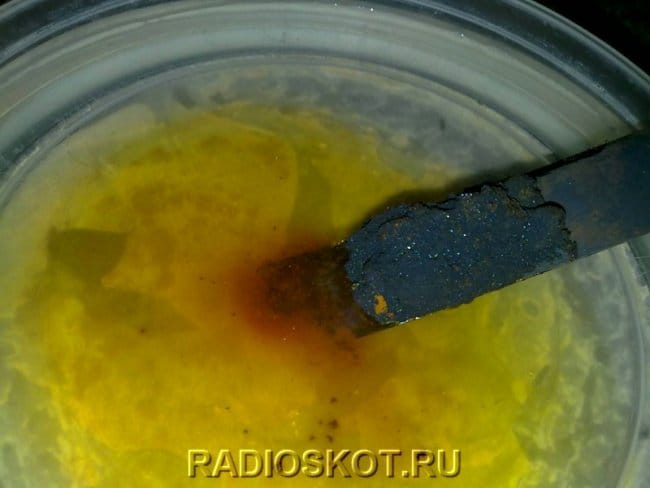

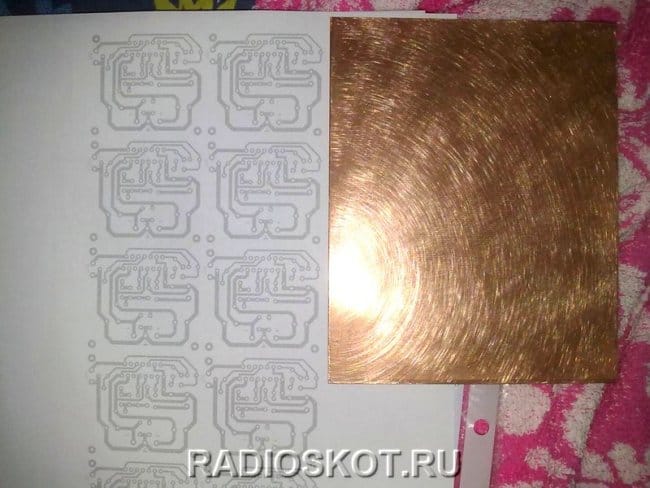

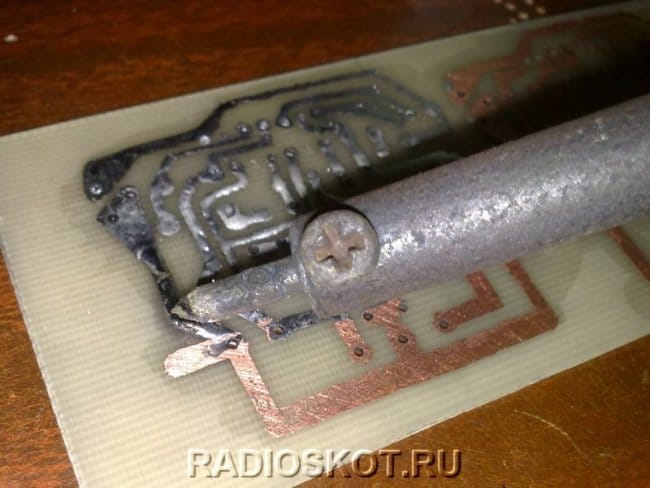

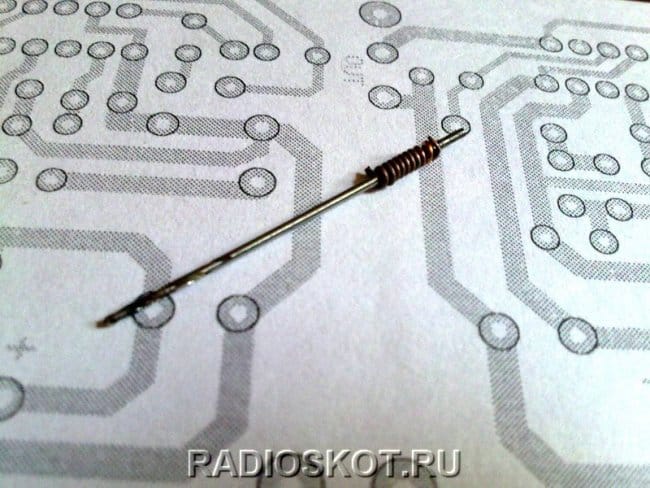

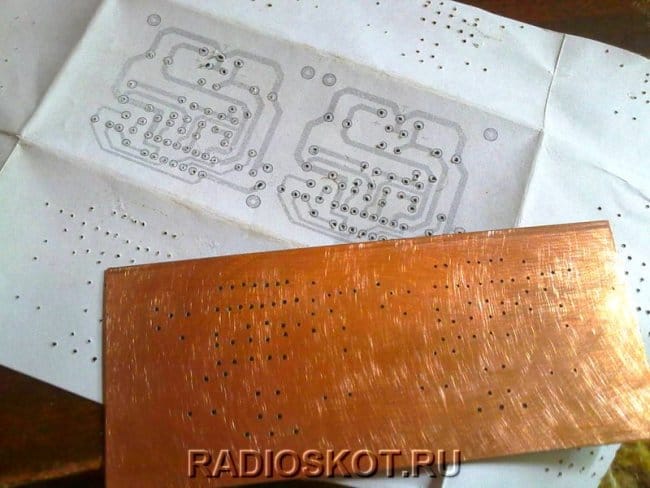

Плату для данного усилителя можно выполнить разными способами — например с помощью ЛУТа, нарисовав плату в компьютерной программе, либо с помощью лака, нарисовав дорожки вручную, как сделал автор. Для того, чтобы плата получилась аккуратной, автор сперва распечатал рисунок дорожек, приложил к подготовленному текстолиту и накернил все отверстия, таким образом, все детали будут установлены на плату ровно друг относительно друга. После разметки отверстий рисуются дорожки, можно использовать даже обычный лак для ногтей, который наверняка есть в наличии у каждой женщины. Удобнее использовать лаковый маркер, отличным вариантом является Edding 792, он имеет тонкий наконечник и очень стойкий лак. Перманентные маркеры для данного дела подходят далеко не все — чаще всего они смываются после некоторого времени в травильном растворе. Ниже можно увидеть фотографии процесса изготовления платы.

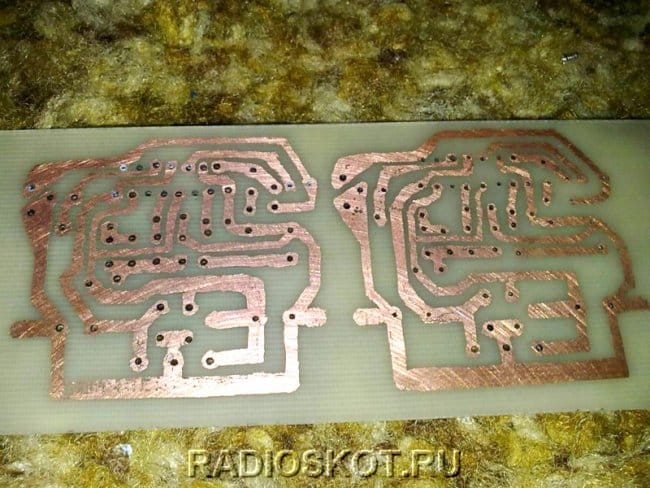

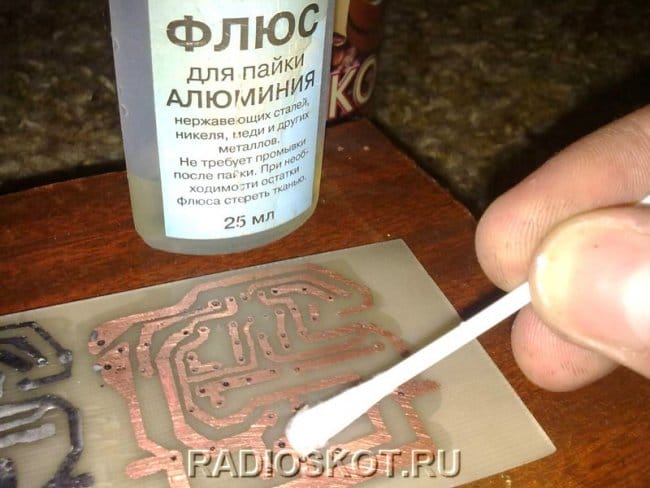

Как можно увидеть, на одном отрезке текстолита располагаются сразу два канала — можно сделать так, можно и разместить каждый канал на своей плате, разницы нет. Но нужно учитывать, что к каждой плате будет крепится большой радиатор для охлаждения микросхемы, поэтому нужно рассчитывать размеры. У автора произошла несостыковка, поэтому впоследствии он разделил платы, как видно на фото.

Источник

Усилитель для дома на TDA7294

Отличный усилитель для дома можно собрать на микросхеме TDA7294. Если вы не сильны в электронике, то такой усилитель идеальный вариант, он не требует тонкой настройки и отладки как транзисторный усилитель и прост в построении в отличие от лампового усилителя.

Микросхема TDA7294 выпускается вот уже на протяжении 20 лет и до сих пор не потеряла своей актуальности, и по прежнему востребована в кругу радиолюбителей. Для начинающего радиолюбителя, эта статья станет хорошим подспорьем для знакомства с интегральными усилителями звуковой частоты.

В этой статье я постараюсь подробно расписать устройство усилителя на TDA7294. Основной акцент сделаю на стерео усилителе, собранном по обычной схеме (1 микросхема на канал) и вкратце расскажу про мостовую схему (2 микросхемы на канал).

Микросхема TDA7294 и ее особенности

TDA7294 – детище компании SGS-THOMSON Microelectronics, эта микросхема представляет собой усилитель низкой частоты AB класса, и построена на полевых транзисторах.

Из достоинств TDA7294 можно отметить следующее:

• выходная мощность, при искажениях 0,3–0,8 %:
  • 70 Вт для нагрузки сопротивлением 4 Ом, обычная схема;
  • 120 Вт для нагрузки сопротивлением 8 Ом, мостовая схема;
• функция приглушения (Mute) и функция режима ожидания (Stand-By);
• низкий уровень шумов, малые искажения, диапазон частот 20–20000 Гц, широкий диапазон рабочих напряжений — ±10–40 В.

Технические характеристики

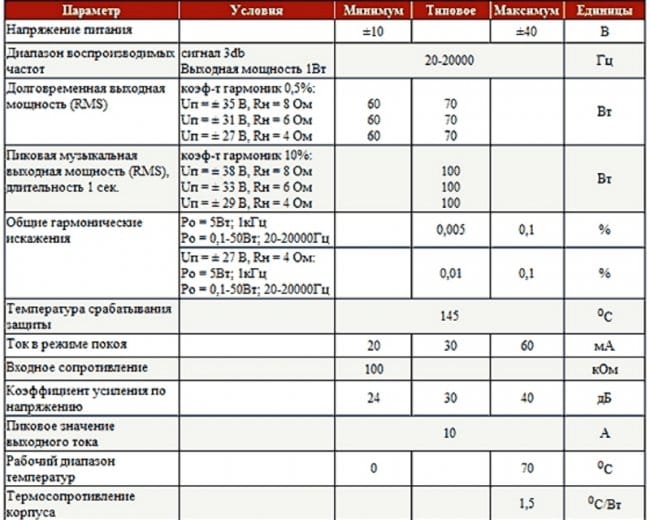

Технические характеристики микросхемы TDA7294
Параметр	Условия	Минимум	Типовое	Максимум	Единицы
Напряжение питания	±10	±40	В
Диапазон воспроизводимых частот	Cигнал 3 db Выходная мощность 1Вт	20-20000			Гц
Долговременная выходная мощность (RMS)	коэф-т гармоник 0,5%: Uп = ±35 В, Rн = 8 Ом Uп = ±31 В, Rн = 6 Ом Uп = ±27 В, Rн = 4 Ом	60 60 60	70 70 70	Вт
Пиковая музыкальная выходная мощность (RMS), длительность 1 сек.	коэф-т гармоник 10%: Uп = ±38 В, Rн = 8 Ом Uп = ±33 В, Rн = 6 Ом Uп = ±29 В, Rн = 4 Ом	100 100 100	Вт
Общие гармонические искажения	Po = 5Вт; 1кГц Po = 0,1–50Вт; 20–20000Гц	0,005	0,1	%
	Uп = ±27 В, Rн = 4 Ом: Po = 5Вт; 1кГц Po = 0,1–50Вт; 20–20000Гц	0,01	0,1	%
Температура срабатывания защиты	145			°C
Ток в режиме покоя	20	30	60	мА
Входное сопротивление	100	кОм
Коэффициент усиления по напряжению	24	30	40	дБ
Пиковое значение выходного тока	10			А
Рабочий диапазон температур	0	70	°C
Термосопротивление корпуса	1,5	°C/Вт

Назначение выводов

Назначение выводов микросхемы TDA7294
Вывод микросхемы	Обозначение	Назначение	Подключение
1	Stby-GND	«Сигнальная земля»	«Общий»
2	In-	Инвертирующий вход	Обратная связь
3	In+	Неинвертирующий вход	Вход аудиосигнала через разделительный конденсатор
4	In+Mute	«Сигнальная земля»	«Общий»
5	N.C.	Не используется	–
6	Bootstrap	«Вольтодобавка»	Конденсатор
7	+Vs	Питание входного каскада (+)	Плюсовая клемма (+) блока питания
8	-Vs	Питания входного каскада (-)	Минусовая клемма (-) блока питания
9	Stby	Режим ожидания	Блок управления
10	Mute	Режим приглушения
11	N.C.	Не используется	–
12	N.C.	Не используется	–
13	+PwVs	Питания выходного каскада (+)	Плюсовая клемма (+) блока питания
14	Out	Выход	Выход аудиосигнала
15	-PwVs	Питания выходного каскада (-)	Минусовая клемма (-) блока питания

Обратите внимание. Корпус микросхемы связан с минусом питания (выводы 8 и 15). Не забывайте про изоляцию радиатора от корпуса усилителя или изоляцию микросхемы от радиатора, установив ее через термопрокладку.

Также хочу заметить, что в моей схеме (как и в даташите) нет разделения входных и выходных «земель». Поэтому в описании и на схеме определения «общий», «земля», «корпус», GND следует воспринимать как понятия одного толка.

Отличие в корпусах

Микросхема TDA7294 выпускается двух видов – V (вертикальный) и HS (горизонтальный). TDA7294V, имея классическое вертикальное исполнение корпуса, первой сошла с конвейера и до настоящего времени является наиболее распространённой и доступной.

Комплекс защит

Микросхема TDA7294 имеет ряд защит:

• защита от перепадов напряжения питания;
• защита выходного каскада от короткого замыкания или перегрузки;
• тепловая защита. При нагреве микросхемы до 145 °С включается режим приглушения (Mute), а при 150 °С включается режим ожидания (Stand-By);
• защита выводов микросхемы от электростатических разрядов.

Усилитель мощности на TDA7294

Минимум деталей в обвязке, простая печатная плата, терпение и заведомо годные детали позволят вам без труда собрать недорогой УМЗЧ на TDA7294 с чистым звучанием и хорошей мощностью для домашнего использования.

Вы можете подключить данный усилитель непосредственно к линейному выходу звуковой карты компьютера, т.к. номинальное входное напряжение усилителя 700 мВ. А уровень номинального напряжения линейного выхода звуковой карты регламентируется в пределах 0,7–2 В.

Структурная схема усилителя

На схеме представлен вариант стерео усилителя. Структура усилителя по мостовой схеме аналогична – также две платы с TDA7294.

• А0. Блок питания
• А1. Блок управления режимами Mute и Stand-By
• A2. УМЗЧ (левый канал)
• A3. УМЗЧ (правый канал)

Обратите внимание на подключение блоков. Неправильная разводка проводов внутри усилителя может вызвать дополнительные помехи. Чтобы максимально минимизировать шумы следуйте нескольким правилам:

1. Питание к каждой плате усилителя нужно подводить отдельным жгутом.
2. Провода питания должны быть свиты в косичку (жгут). Это позволит компенсировать магнитные поля, создаваемые протекающим по проводникам током. Берем три провода («+», «-», «Общий») и плетем из них косичку с легким натягом.
3. Избегайте «земляных петель». Это такая ситуация когда общий проводник, соединяя блоки, образует замкнутый контур (петлю). Подключение общего провода должно идти последовательно от входных разъемов к регулятору громкости, от него к плате УМЗЧ и дальше на выходные разъемы. Желательно использовать изолированные от корпуса разъемы. А для входных цепей также экранированные провода в изоляции.

Блок питания для TDA7294

Блок питания для TDA7294 обязательно должен быть двуполярным. Поэтому понадобится трансформатор с двумя вторичными обмотками или с отводом от середины одной обмотки. На схеме показан трансформатор с двумя вторичными обмотками. Обмотки соединены последовательно, конец первой с началом второй – эта точка и есть «земля», на схеме обозначается GND.

Перечень деталей для БП TDA7294:

• Диодный мост (VD1). KBPC1001 или аналогичный, рассчитанный на обратное напряжение не менее 100 В и прямой ток не менее 10 А.
• Конденсаторы (C1, C2, C3). Неполярные К73-17 или аналогичные пленочные. С1 на 0,1 мкФ 630 В, C2 и C3 на 0,68 мкФ 63 В.
• Конденсаторы (C4, C5). Полярные электролитические, отечественные K50-35 или импортные, 10 000 мкФ 50 В. Я использовал 6 шт. по 3300 мкФ, по 3 конденсатора на плечо.

Предохранители (F1, F2). Основной – F1, на 1 А, установлен в выносной держатель, размещенный на задней панели корпуса. F2 – дополнительный, на 5 А, установлен на плате в держатель типа FH-101.

Выключатель (SA1). Любой на 250 В с двумя группами контактов.

Трансформатор.

Приобретая трансформатор, обратите внимание, что на нем пишут действующее значение напряжения – U_Д, и, замерив вольтметром вы также увидите действующее значение. На выходе после выпрямительного мостика конденсаторы заряжаются до амплитудного напряжения – U_А. Амплитудное и действующее напряжения связаны следующей зависимостью:

Согласно характеристикам TDA7294 для нагрузки сопротивлением 4 Ом оптимальное напряжение питания ±27 вольт (U_А). Выходная мощность при таком напряжении будет 70 Вт. Это оптимальная мощность для TDA7294 – уровень искажений составит 0,3–0,8 %. Увеличивать питание для повышения мощности нет смысла т.к. уровень искажений растет лавинообразно (см. график).

Вычисляем необходимое напряжение каждой вторичной обмотки трансформатора:

U_Д = 27 ÷ 1,41 ≈ 19 В

У меня трансформатор с двумя вторичными обмотками, с напряжением на каждой обмотке 20 вольт. Поэтому на схеме я обозначил клеммы питания как ± 28 В.

Для получения 70 Вт на канал, учитывая КПД микросхемы 66 %, считаем мощность трансформатора:

P = 70 ÷ 0,66 ≈ 106 ВА

Соответственно для двух TDA7294 это 212 ВА. Ближайший стандартный трансформатор, с запасом, будет на 250 ВА.

Здесь уместно заявить, что мощность трансформатора посчитана для чистого синусоидального сигнала, для реального музыкального звука возможны поправки. Так, Игорь Рогов утверждает, что для усилителя мощностью 50 Вт, достаточно будет трансформатора на 60 ВА.

Высоковольтная часть БП (до трансформатора) собирается на печатной плате 35×20 мм, можно и навесным монтажом:

Низковольтная часть (А0 по структурной схеме) собрана на печатной плате 115×45 мм:

Все платы усилителя доступны в одном lay-файле.

Данный блок питания для TDA7294 рассчитан на две микросхемы. Для большего количества микросхем придется заменить диодный мост и увеличить емкость конденсаторов, что повлечет за собой изменение габаритов платы.

Блок управления режимами Mute и Stand-By

Микросхема TDA7294 обладает режимом ожидания (Stand-By) и режимом приглушения (Mute). Управление этими функциями происходит через выводы 9 и 10 соответственно. Режимы будут включены пока на этих выводах напряжение отсутствует или оно меньше +1,5 В. Чтобы «разбудить» микросхему достаточно подать на выводы 9 и 10 напряжение больше +3,5 В.

Для одновременного управления всеми платами УМЗЧ (особенно актуально для мостовых схем) и экономии радиодеталей есть резон собрать отдельный блок управления (А1 по структурной схеме):

Список деталей для блока управления:

• Диод (VD1). 1N4001 или аналогичный.
• Конденсаторы (C1, C2). Полярные электролитические, отечественные K50-35 или импортные, 47 мкФ 25 В.
• Резисторы (R1–R4). Обычные маломощные.

Печатная плата блока имеет размеры 35×32 мм:

Задача блока управления обеспечить бесшумное включение и отключение усилителя за счет режимов Stand-By и Mute.

Принцип работы следующий. При включении усилителя, вместе с конденсаторами блока питания, заряжается и конденсатор C2 блока управления. Как только он зарядится, режим Stand-By отключится. Чуть дольше заряжается конденсатор C1, поэтому режим Mute отключится во вторую очередь.

При отключении усилителя от сети первым разряжается конденсатор C1 через диод VD1 и включает режим Mute. Затем разряжается конденсатор C2 и устанавливает режим Stand-By. Микросхема замолкает, когда конденсаторы блока питания имеют заряд порядка 12 вольт, поэтому никаких щелчков и прочих звуков не слышно.

Усилитель на TDA7294 по обычной схеме

Схема включения микросхемы неинвертирующая, концепция соответствует оригинальной из даташита, только изменены номиналы компонентов для улучшения звуковых характеристик.

1. Конденсаторы:
   • C1. Пленочный, 0,33–1 мкФ.
   • С2, С3. Электролитические, 100–470 мкФ 50 В.
   • С4, С5. Пленочные, 0,68 мкФ 63 В.
   • С6, С7. Электролитические, 1000 мкФ 50 В.
2. Резисторы:
   • R1. Переменный сдвоенный с линейной характеристикой.
   • R2–R4. Обычные маломощные.

Резистор R1 сдвоенный т.к. усилитель стерео. Сопротивление не более 50 кОм с линейной, а не логарифмической характеристикой для плавной регулировки громкости.

Цепь R2C1 представляет собой фильтр верхних частот (ФВЧ), подавляет частоты ниже 7 Гц, не пропуская их на вход усилителя. Резисторы R2 и R4 должны быть равны для обеспечения устойчивой работы усилителя.

Резисторы R3 и R4 организуют цепь отрицательной обратной связи (ООС) и задают коэффициент усиления:

Ку = R4 ÷ R3 = 22 ÷ 0,68 ≈ 32 дБ

Согласно даташиту коэффициент усиления должен лежать в пределах 24–40 дБ. Если меньше, то микросхема будет самовозбуждаться, если больше – вырастут искажения.

Конденсатор C2 участвует в цепи ООС, лучше взять с большей емкостью, чтобы снизить его влияние на низкие частоты. Конденсатор C3 обеспечивает увеличение напряжения питания выходных каскадов микросхемы – «вольтодобавка». Конденсаторы C4, C5 устраняют наводки вносимые проводами, а C6, C7 дополняют емкость фильтра блока питания. Все конденсаторы усилителя, кроме C1, должны быть с запасом по напряжению, поэтому берем на 50 В.

Печатная плата усилителя односторонняя, довольно компактная – 55×70 мм. При ее разработке стояла цель развести «землю» звездой, обеспечить универсальность и при этом сохранить минимальные габариты. Думаю это одна из самых маленьких плат для TDA7294. Данная плата рассчитана под установку одной микросхемы. Для стерео варианта, соответственно, понадобится две платы. Их можно установить рядом или одну над другой как у меня. Подробнее про универсальность расскажу чуть позже.

Радиатор, как видите, указан на одной плате, а вторая, аналогичная, крепится к нему сверху. Фотографии будут чуть дальше.

Усилитель на TDA7294 по мостовой схеме

Мостовая схема это сопряжение двух обычных усилителей с некоторыми поправками. Такое схемотехническое решение рассчитано для подключения акустики сопротивлением не 4, а 8 Ом! Акустика подключается между выходами усилителей.

Отличий от обычной схемы всего два:

• входной конденсатор C1 второго усилителя подключается к «земле»;
• добавлен резистор обратной связи (R5).

Печатная плата также представляет собой комбинацию из усилителей по обычной схеме. Размер платы – 110×70 мм.

Универсальная плата для TDA7294

Как вы уже заметили, вышеупомянутые платы по сути одинаковые. Следующий вариант печатной платы полностью подтверждает универсальность. На этой плате можно собрать стерео усилитель 2×70 Вт (обычная схема) или моно усилитель 1×120 Вт (мостовая). Размер платы – 110×70 мм.

Обратите внимание. Для использования этой платы в мостовом варианте, необходимо установить резистор R5, а перемычку S1 установить в горизонтальном положении. На рисунке эти элементы изображены пунктиром.

Для обычной схемы резистор R5 не нужен, а перемычку необходимо установить в вертикальном положении.

Сборка и наладка

Сборка усилителя не вызовет особых трудностей. Как таковой наладки усилитель не требует и заработает сразу при условии, что все собрано правильно и микросхема не бракованная.

Перед первым включением:

1. Убедитесь в правильном монтаже радиодеталей.
2. Проверьте правильность подключения проводов питания, не забывайте, что на моей плате усилителя «земля» находится не по центру между плюсом и минусом, а с краю.
3. Убедитесь, что микросхемы изолированы от радиатора, если нет, то проверьте отсутствие контакта радиатора с «землей».
4. Подавайте питание по очереди на каждый усилитель, так есть шанс не сжечь сразу все TDA7294.

Первое включение:

1. Нагрузку (акустику) не подключаем.
2. Входы усилителей замыкаем на «землю» (замкнуть X1 с X2 на плате усилителя).
3. Подаем питание. Если с предохранителями в БП все нормально и ничего не задымилось, то запуск удался.
4. Мультиметром проверяем отсутствие постоянного и переменного напряжения на выходе усилителя. Допускается незначительное постоянное напряжение, не более ±0,05 вольта.
5. Отключаем питание и проверяем на нагрев корпус микросхемы. Будьте внимательны, конденсаторы в БП долго разряжаются.
6. Через переменный резистор (R1 по схеме) подаем звуковой сигнал. Включаем усилитель. Звук должен появиться с небольшой задержкой, а при выключении сразу пропадать, это характеризует работу блока управления (A1).

Заключение

Надеюсь, данная статья поможет вам собрать качественный усилитель на TDA7294. Напоследок представляю несколько фотографий в процессе сборки, не обращайте внимания на качество исполнения платы, старый текстолит неравномерно протравился. По результатам сборки были сделаны некоторые правки, поэтому платы в файле .lay немного отличаются от плат на фотографиях.

Усилитель изготавливался для хорошего знакомого, он придумал и реализовал такой оригинальный корпус. Фотографии стерео усилителя на TDA7294 в сборе:

На заметку: Все печатные платы собраны в одном файле. Для переключения между «печатками» покликайте по вкладкам как показано на рисунке.
