Газовые колонки Нева 4510: обзор, устройство, неисправности

На газовые колонки Нева 4510 отзывы покупателей и специалистов можно найти абсолютно различные, поскольку данная модель является самой дешевой из серии проточных газовых водонагревателей «Нева» от объединения «Baltgaz». С одной стороны — разработка от самого известного производителя колонок на всей территории России, а с другой — применение китайских комплектующих.

Чем же еще обусловлена популярность этого аппарата, кроме его низкой цены? Разберемся в этом вместе, изучив технические характеристики газовой колонки Нева-4510, особенности внутреннего устройства, а также выявим основные неисправности и методы их устранения, используя инструкцию по эксплуатации водонагревателя.

Отличие газовых колонок модели Нева 4510 и 4510 М

Модель 4510 — это бюджетный аппарат, который выпускался на протяжении долгого периода. Он обладает плоским корпусом, снабжен алюминиевым теплообменником и автоматическим розжигом от батареек. Газовая колонка 4510 М — это усовершенственная версия, тоже является колонкой-автоматом, но она имеет более компактные размеры, как и Нева 4511, также в нее был установлен медный теплообменник.

Газовая колонка Нева 4510 и Нева 4510 М

45 — это серия колонок Нева;
10 — производительность л/мин;
М — модернизированная.

Обе колонки, в отличие от остальных моделей, питаются от двух батареек (элементов питания). В данных моделях отсутствует функция плавной модуляции пламени горелки, т.е. в зависимости от перепадов давления воды в водопроводной системе будет меняться и температура воды на выходе из газовой колонки. Необходимо периодически подходить и выставлять на панели управления нужную температуру.

На лицевой панели колонок Нева 4510 размещены две ручки-регулятора: синяя — проход воды, красная — температура воды. Кроме того, между этими регуляторами расположен цифровой дисплей, на котором высвечивается текущая температура горячей воды.

Внутри колонки встроены датчик тяги, пламени и температуры, присутствует система «газ-контроль», как и у большинства газовых проточных водонагревателей, представленных на российском рынке.

Устройство газовой колонки Нева 4510

Рассмотрим детально внутреннее устройство, комплектующие и запчасти этого аппарата по схеме.

Устройство газовой колонки Нева 4510

2 — регулировка температуры воды

3 — шильдик с серийным номером

4 — водогазовый узел

5 — газовая горелка

6 — вход холодной воды

8 — выход горячей воды

9 — камера сгорания

10 — свеча розжига

11 — датчик пламени

13 — электромагнитный клапан

14 — бокс для батареек

15 — электроблок управления

16 — датчик тяги

17 — датчик протока

18 — датчик температуры

19 — датчик перегрева воды

20 — штуцер для слива воды
21 — штуцер для замера давления газа
22 — задняя крышка корпуса
23 — крепеж корпуса

Преимущества газовых колонок Нева 4510

— низкая цена;
— недорогие запчасти;
— работа при низком давлении воды;
— компактный размер;
— гарантия 2 года;
— широкая сеть сервисных центров.

Недостатки газовых колонок моделей Нева 4510 и 4510 М

— невысокое качество комплектующих;
— недолговечный теплообменник;
— нет функции плавной модуляции горелки.

Технические характеристики

Данные аппараты предназначены для работы на природном и сжиженном газе (при замене жиклеров на баллонный газ). Они имеют производительность 10 л/мин, т.е. предназначены на одну точку водоразбора. Колонка включается при минимальном давлении воды 0,15 атмосфер и имеет мощность 17 кВт.

Патрубки присоединения воды и газа имеют одинаковый диаметр 1/2 дюйма, а диаметр дымохода на колонке равен 120 мм. Подключать газ к этой газовой колонке необходимо при помощи сильфонного газового шланга, а для дымохода лучше использовать алюминиевую гофру.

Нева 4510: технические характеристики

— сели батарейки;
— очень слабый напор воды на входе;
— засорение фильтра перед колонкой;
— неисправность электронного блока управления, микровыключателя или мембраны.

Следует проверить батарейки и фильтр, установить регулятор напора воды на максимум или заменить, вышедшие из строя запчасти. Возможно также засорение теплообменника накипью.

— неисправность электромагнитного клапана;
— попадание воздуха в газовую часть аппарата.

Потребуется замена электромагнитного клапана. В случае попадания воздуха необходимо настроить расстояние между насадкой газовой горелки и свечей розжига.

Проверьте контакты в батарейном отсеке ил замените батарейки на новые.

— неисправность водогазового узла;
— образование накипи на теплообменнике или пыли на горелке.

Придется произвести чистку вышеуказанных деталей или заменить водяной и газовый узел.

— неисправна мембрана водяного узла;
— неисправен датчик пламени;
— плохая тяга в дымоходе;
— температура воды выше 77 градусов.

Нужно понизить температуру воды путем убавления прохода газа. Прочистите дымоход от сажи. Произведите замену мембраны и датчика пламени.

Требуется замена датчика температуры воды.

Вода в теплообменнике перегревается или требуется замена прокладок водяного узла.

8. . Неисправен шток водяного или газового узла.
Смотрим видео.

Газовая колонка Нева 4510 отзывы на которую мы так часто читаем в сети Интернет, это недорогой и современный водогрейный аппарат. Данный водонагреватель оснащен большинством необходимых функций и имеет симпатичный дизайн. Он вполне подойдет для не слишком прихотливых покупателей, желающих сэкономить. Цена на модель «Нева 4510 М» составляет 7-8 тысяч рублей на 2017 год.

Источник

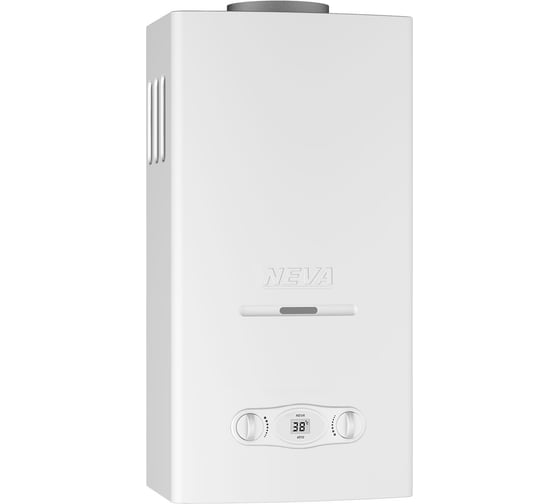

Газовая колонка Neva 4510

• Тип топлива: сжиженный газ
• Номинальная мощность: 17,9 кВт
• Производительность: 10 л/мин
• Автоподжиг: есть
• Диаметр дымохода: 121 мм
• Вес нетто: 10 кг
• Габариты без упаковки: 565х290х221 мм

Все характеристики

Спишите до 2324 р. бонусами Начислим 58 бонусов

Газовый проточный водонагреватель NEVA 4510 — прибор мощностью 17 кВт работает с производительностью 10 литров в минуту. Способен обеспечить горячей водой квартиру с двумя точками водоразбора. Сочетает в себе доступную стоимость и высокое качество. Простое электронное управление обеспечит комфортную эксплуатацию прибора.

Технические характеристики Neva 4510

Номинальная мощность показывает, сколько энергии поглощается водой при сгорании газа в единицу времени. Чем больше мощность, тем больший напор горячий воды может произвести водонагреватель. По опыту, для питания горячей водой одного кухонного крана или умывальника достаточно нагревателей до 19 кВт, для обеспечения водой душевой или ванной понадобится водонагреватель мощностью более 19 кВт. А при необходимости обеспечения горячей водой параллельно сразу два источника (ванная и кухня) водонагреватель должен обладать мощностью более 24 кВт.

Производительность газового водонагревателя определяет поток горячей воды, т.е. объем воды, выдаваемый нагревателем в единицу времени. Измеряется в л/мин. При условии достаточно высокого КПД производительность газового проточного водонагревателя является производной от его мощности. При выборе нагревателя по производительности обращайте внимание на температуру заявленного производителем потока воды.

Автоподжиг обеспечивает автоматическое поджигание газа при открывании крана горячей воды в месте потребления, что значительно упрощает эксплуатацию водонагревателя. Розжиг производится за счет встроенных батареек. Вам потребуется просто открыть воду, не отвлекаясь к нагревателю для многократного щелканья кнопки ручного пьезо-зажигателя, как это было в старых моделях газовых нагревателей без автоподжига.

Также обращайте внимание на наличие предохранителя, отключающего газ в случае нештатного потухания пламени горелки – это повысит безопасность эксплуатации газового водонагревателя.

Источник

Газовый проточный водонагреватель Neva 4510 30594

• Тип топлива: природный газ
• Мах тем-ра нагрева воды: 80 °С
• Номинальная мощность: 17 кВт
• Производительность: 10 л/мин
• Автоподжиг: есть
• Диаметр дымохода: 110 мм
• Вес нетто: 9,5 кг

Все характеристики

Спишите до 5000 р. бонусами Начислим 125 бонусов

• В вашем городе:2 шт.
  На складе: 4 шт.
• Самовывоз: сегодня, из 1 магазина
• Курьером: завтра, от 190 р.

Газовый проточный водонагреватель Neva 4510 30594 — предназначен для снабжения горячей водой домов, коттеджей и квартир, благодаря закрытой камере сгорания его можно установить на улице, балконе и веранде. Лаконичный дизайн и небольшие размеры позволят без труда вписать его в любой интерьер.

Проточный водонагреватель способен снабдить горячей водой 1- 2 точки водозабора.

Регулировка расхода воды и газа осуществляется с помощью установленных двух ручек.

Оснащен экологичным и долговечным медным теплообменником, изготовленным по инновационной технологии пайки в защитной среде.

Газовая колонка оснащена всеми системами безопасности:

• Датчик тяги;
• Датчик перегрева;
• Датчик контроля пламени.

Источник

Газовая колонка NEVA 4510 29739

• Тип топлива: природный газ
• Мах тем-ра нагрева воды: 90 °С
• Номинальная мощность: 17,9 кВт
• Производительность: 10 л/мин
• Автоподжиг: есть
• Диаметр дымохода: 121 мм
• Вес нетто: 9,5 кг

Все характеристики

Спишите до 3630 р. бонусами Начислим 90 бонусов

Газовая колонка NEVA 4510 29739 — это проточный водонагреватель, который работает на природном газе, но при необходимости его можно перенастроить для работы на сжиженном (опция).

• Многоуровневая система защиты предотвращает перегрев воды при малом протоке;
• Антиблокировочная защита;
• Защита от влияния внешних факторов.

Автоподжиг
Колонка включается автоматически при открытии крана горячей водой.

Экологичный теплообменник
Теплообменник агрегата изготовлен из экологически безопасной меди.

Особенности Neva 4510

	Система безопасности Надежная система безопасности предотвращает перегрев и защищает от внешних факторов.
	Автоподжиг Колонка включается автоматически при открытии крана с холодной водой.

Технические характеристики Neva 4510

Номинальная мощность показывает, сколько энергии поглощается водой при сгорании газа в единицу времени. Чем больше мощность, тем больший напор горячий воды может произвести водонагреватель. По опыту, для питания горячей водой одного кухонного крана или умывальника достаточно нагревателей до 19 кВт, для обеспечения водой душевой или ванной понадобится водонагреватель мощностью более 19 кВт. А при необходимости обеспечения горячей водой параллельно сразу два источника (ванная и кухня) водонагреватель должен обладать мощностью более 24 кВт.

Производительность газового водонагревателя определяет поток горячей воды, т.е. объем воды, выдаваемый нагревателем в единицу времени. Измеряется в л/мин. При условии достаточно высокого КПД производительность газового проточного водонагревателя является производной от его мощности. При выборе нагревателя по производительности обращайте внимание на температуру заявленного производителем потока воды.

Автоподжиг обеспечивает автоматическое поджигание газа при открывании крана горячей воды в месте потребления, что значительно упрощает эксплуатацию водонагревателя. Розжиг производится за счет встроенных батареек. Вам потребуется просто открыть воду, не отвлекаясь к нагревателю для многократного щелканья кнопки ручного пьезо-зажигателя, как это было в старых моделях газовых нагревателей без автоподжига.

Также обращайте внимание на наличие предохранителя, отключающего газ в случае нештатного потухания пламени горелки – это повысит безопасность эксплуатации газового водонагревателя.
