Плата для домашней акустики

Подборка плат усилителей на микросхемах для сборки своего усилителя мощности

Хочется самому собрать усилитель мощности для домашней акустики с хорошим звуком, но не знаете на каком варианте остановится? Для начала нужно попробовать плату усилителя на микросхемах. Это недорого, и будет достаточная мощность для бытовой акустики и низкие искажения. Рассмотри китайские решения на популярных микросхемах усилителей звука.

Но в любом случае до готового усилителя, помимо плат необходимы:

• Блок питания (сетевой трансформатор + выпрямитель с конденсаторами питания) Он играет важную роль.
• Защита акустики на реле (при необходимости, если нет на плате)
• Софт-старт для плавного пуска (при необходимости, при высокой мощности)
• Регулировка громкости (например самая простая на сдвоенном переменном резисторе)
• Селектор входов (при необходимости подключать много устройств)
• Корпус с радиаторами охлаждения или с хорошей конвекцией

Рассмотрим варианты плат усилителей на микросхемах на площадке AliExpress у надежных продавцов.

LM1875

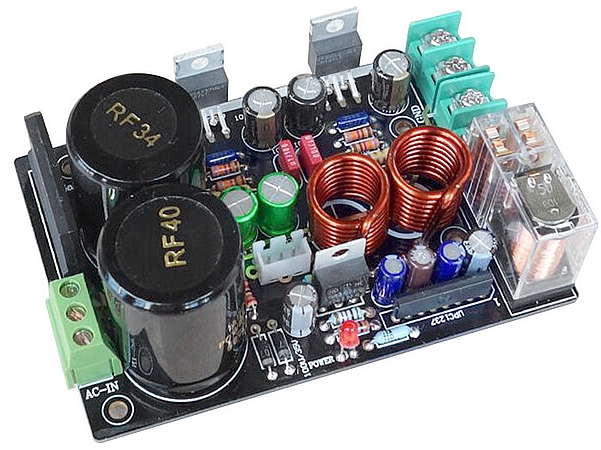

Открывает подборку простой вариант LM1875 от AIYIMA. В лоте набор для самостоятельной сборки.

На удивление качественный звук с низкими искажениями, и есть защита акустики на реле.

Вариант с небольшой мощностью (до 30 Вт) и компактного размера 99х63 мм.

Питание платы 12-22 В переменного напряжения со средней точкой.

Защита от КЗ и тепловая. Комплектующие хорошего качества.

Источник

Подборка проверенных плат с хорошим звуком для сборки своего усилителя мощности

Хочется самому собрать усилитель мощности для домашней акустики с достойным звуком, но не знаете на каком варианте остановится?

Рассмотрим платы усилителей продающиеся на Алиэкспресс. Там самый широкий ассортимент для тех, кто интересуется звуком. Все перечисленные варианты я покупал сам и использовал в своих аудио проектах DIY.

Не будем предвзяты, и упомянем усилители как традиционные: класса АБ, так и современные с высоким КПД: класса Д.

Плата усилителя ICEpower ICE125ASX2

Открывает подборку качественная плата усилителя с заглавного фото. Это ICE125ASX2 от ICEpower® (совместное предприятие с датчанами Bang & Olufsen). Эти платы ставят в добротные студийные мониторы!

ICEpower ICE125ASX2 — это лучшее, что я слушал из класса D. Примененные технологические решения COM и MECC в этой плате усилителя положительно сказались на качестве звука. Документация.

• Номинальная мощность: два канала 125 Вт на 4 Ом.
• Динамический диапазон: 121 дБА
• Частота работы: 540 кГц
• Гармонические искажения + шум (1 Вт, 1 кГц): 0,003%
• Размеры платы: 160x80x35 мм.

Из особенностей платы: сетевой импульсный блоки питания усилителя интегрирован с ним на одну плату. Поэтому над питанием ломать голову не нужно, подключается сетевое 230 В. На плате есть вспомогательное напряжение 24 В. Разъемы в комплекте.

Источник

Подборка готовых модулей усилителей звука с Али (плюс пара динамиков) для DIY акустических систем

Наверняка каждый хотел себе купить и акустическую систему «погромче», и мощный усилитель, чтобы раскачать звук. Фирменные комплекты стоят безумных денег, поэтому приходится смотреть в сторону вариантов для самостоятельной сборки. Я предлагаю несколько плат усилителей мощности, весьма доступных по цене, которые подойдут для домашних проектов. Они просты в сборе и подключении, демократичны по стоимости и не требовательные к питанию. Подойдет старый БП от компьютера АТХ, либо блок питания от старого ноутбука. В любом случае, это интересные варианты.

Берем купон магазина на $2 и получаем стоимость $6.08 либо $5.99 в приложении.

Построен на базе микросхемы TPA3118, которая обеспечивает на выходе 2х30Вт.

Питается в пределах от 8 до 26 Вольт (подходит БП от ноутбука).

Более «премиальный» вариант похожего усилителя, но с поддержкой APTX-LL. Хороший вариант для аудиофилов.

Аналогично, смотрим купоны магазина.

Усилитель построен на базе микросхемы TPA3118 и приемника Bluetooth CSRA64215 с поддержкой APTX, APTX LL Есть функция громкой связи. Питается от 8 до 26V. Максимальная выходная мощность при 26В: 2x30W(8ohm).

Подойдет для мощных систем и сабвуферов. Питание двухполярное, обратите внимание.

И наоборот, мини-усилитель для портативной колонки, для автомобиля и т.п.

Хороший вариант для поделок. Блютуз сделан отдельным модулем, есть регулировка громкости.

Еще один вариант плат на более мощном варианте — TPA3116 2*100W и 2*50W с пультом управления.

Микросхема TPA3116 использует радиаторы и рассеивает большую мощность, чем TPA3118.

Если требуется сделать полноценную систему с дисплеем и воспроизведением с картпамяти — посмотрите готовые модули усилителей с дисплеями.

Может воспроизводить с карт памяти и внешних жестких дисков аудиоформаты: APE /FLAC/WAV/WMA/MP3/AC3/DTS, и видеофайлы: MP4/AVI/WMV/MKV/RM/RMVB. Обратите внимание, есть радио FM.

Добавил — усилитель за полтора бакса.

Для создания акустических систем (колонок) своими руками потребуются хорошие динамики. Вот неплохой вариант.

Низкочастотный динамик, который подойдет для сабвуфера. Мощность 50Вт

Внимание, годные купоны для Али для покупки.
На один аккаунт дают вроде 2 шт одного номинала:

Напомню, эти купоны суммируются со всеми остальными, такими как от продавца и спецкупоны. Количество ограничено, торопитесь!

Если тема с усилителями и вообще с готовыми модулями интересна — дайте знать, буду добавлять еще годные варианты.

Источник

Готовые платы усилителей мощности звуковой частоты (УМЗЧ) на Aliexpress

Тема качественного звука достаточно популярна, поэтому вопрос выбора подходящего усилителя мощности звуковой частоты (УМЗЧ) по прежнему актуален. В данном материале я расскажу о 10 стереоусилителях, кардинально отличающихся между собой по некоторым параметрам и предназначенных для подключения различных акустических систем.

Моноусилитель на базе TDA2030 (18Вт)

Моноусилитель собран на базе качественной микросхемы класса АВ и обеспечивает очень хорошее качество звучания. При использовании двух плат можно построить стереоусилитель для колонок. Плата обеспечивает 18Вт выходной мощности, питание от 6В до 12В. Подстроечный резистор выступает в качестве регулятора громкости.

Моноусилитель на базе TDA2050 (32Вт)

Представляет собой умощненный вариант TDA2030. Плата обеспечивает 32Вт выходной мощности, питание до 32В. Отличный бюджетный вариант для подключения к домашним колонкам, если это не какие-нибудь S90. Для стереоколонок нужны будут две платы. Качество звучания хорошее.

Усилитель 2.1 на базе TDA2030 (54Вт)

Шикарный готовый вариант для подключения акустики формата 2.1 («домашний кинотеатр»), представляющий две стереоколонки и сабвуфер. Если «база» качественная (деревянный корпус, достаточный объем, фазоинвертор и прочее), то плата усилителя обеспечит качественное звучание. Имеется встроенный темброблок, можно настроить звучание под себя. Сабвуфер можно не подключать.

Стереоусилитель на базе TDA7297 (30Вт)

Еще один популярный представитель класса AB. Выдает 15Вт на канал, имеет большой диапазон питающих напряжений (от 6 до 18 В), защиту от короткого замыкания и перегрева. При необходимости можно подключить отдельный темброблок. Имеется встроенный регулятор громкости.

Стереоусилитель на базе TPA3110 (30Вт)

Очень компактный стереоусилитель для настольных колонок или переносной аппаратуры, например, блютуз-колонки. Обеспечивает до 15Вт выходной мощности на канал. Учитывая, что это класс D с хорошим КПД и минимальными потерями, должно хватить и заводского радиатора. По звучанию немного проигрывает предыдущим.

Стереоусилитель на базе TPA3116 (100Вт)

Одна из самодостаточных плат для подключения акустических систем формата 2.0. Построена на базе популярной микросхемы TPA3116 (класс D) и выдает до 50Вт на канал (100Вт в стерео). Плата снабжена 4 регуряторами: громкость, низкие, средние и высокие частоты. Единственный нюанс – полная выходная мощность доступна только при питании от 24В.

По следующей ссылке упрощенный вариант с тремя регуляторами, но несколько дешевле.

Стереоусилитель на базе TPA3116 (200Вт)

Более мощный вариант на 200Вт выходной мощности с возможность подключения по Bluetooth-соединению. На плате распаяны две микросхемы TPA3116. каждая из которых выдает 100Вт при питании от 24В. Без заметных искажений на максимальной мощности можно выжать до 170-180Вт. Для дома это слишком много, пожалейте соседей.

Стереоусилитель на базе TDA7498 (200Вт)

Мегапопулярный вариант для подключения мощной акустики. Также обеспечивает на выходе до 200Вт мощности, но при двух условиях: нагрузка должна быть более 6 Ом, а напряжение выше 30В. Усилитель класса D, качество звучания немного хуже TPA3116, зато имеется встроенный картридер и bluetooth-модуль. Управлять можно с пульта ДУ.

Стереоусилитель на базе TA2022 (180Вт)

Интересная новинка класса T на базе TA2022 с выходной мощностью 90Вт + 90Вт. Как известно, усилители класса A играют хорошо, но прожорливы и греются, т.к. работают в линейном режиме. Класс B имеет некоторые искажения сигнала. Класс AB представляет собой некий компромисс и отлично подходит для бытовой аппаратуры. Класс D имеет высокий КПД и работает на основе ШИМ, следовательно, имеет импульсные помехи. Класс T похож на класс D, но использует цифровую коррекцию сигнала, поэтому по качеству лучше.

На этом подборку заканчиваю, удачных покупок!
