Настройка водяного узла колонки

Водяной блок газовой колонки — ремонт и настройка газоводяного узла

Проточные водонагреватели имеют простое и одновременно надежное устройство, предотвращающее возникновение аварийных ситуаций. Внутри конструкции присутствуют различные датчики и регуляторы. Контролируется давление газа, интенсивность тяги.

Одним из важных узлов остается водяной узел газовой колонки или «лягушка». Модуль регуляции и безопасности установлен в полуавтоматических и автоматических проточных газовых бойлерах. Неисправность редуктора отражается в сбоях при запуске горелки, отказе во включении и других нарушениях.

Принцип работы водяного блока колонки

Проточные водонагреватели включаются сразу после открытия крана водоснабжения и выключаются после его закрытия. Рабочий процесс регулирует водяной блок газовой колонки.

Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига.

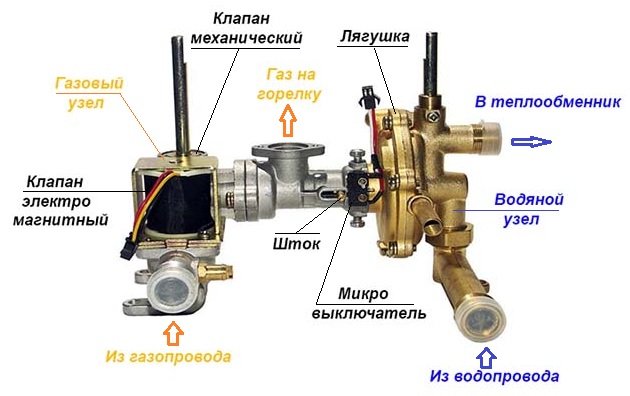

Принцип работы газоводяного узла газовой колонки следующий:

при открытии крана ГВС одна из полостей заполняется водой;

под напором воды оказывается давление на мембрану водяного узла;

диафрагма под давлением выгибается и надавливает на шток, расположенный во второй полости;

металлический стержень давит на клапан открывая подачу газа;

в автоматических колонках на штоке расположены ушки, соединенные с блоком розжига;

на горелку подается искра, поджигающая пламя;

после закрытия крана ГВС, конструкция и внутренние детали узла приходят в обратное движение;

шток возвращается в первоначальное положение благодаря пружине и закрывает подачу газа.

Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:

отказ в включении колонки;

пламя зажигается не с первого раза;

присутствует течь воды с редуктора;

после закрытия крана ГВС пламя не гаснет.

Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.

Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки. Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.

Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.

Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.

Ремонт и обслуживание газоводяного узла

Жесткая вода, постоянная термальная нагрузка и другие факторы со временем разрушают конструкционные узлы колонки. Любое газопотребляющее оборудование требуется регулярно обслуживать. А при выявлении дефектов, осуществлять незамедлительный ремонт.

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

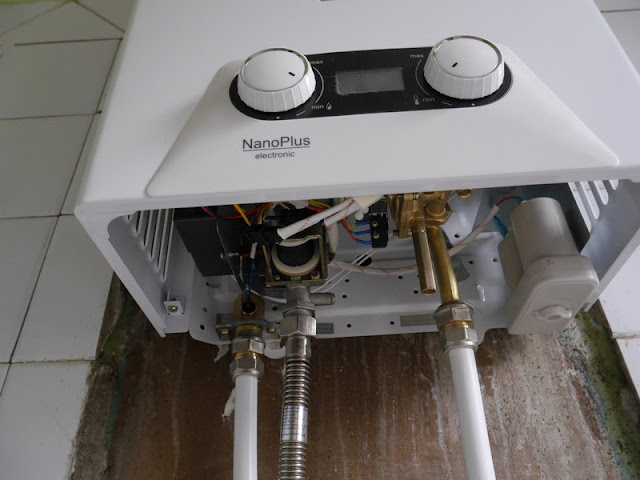

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;

отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);

теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации. При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;

шток можно смазать касторовым маслом, либо солидолом;

прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;

мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;

шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.

Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.

После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Источник

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

суббота, 27 октября 2018 г.

Водяной узел газовой колонки — устройство, принцип работы, ремонт и настройка

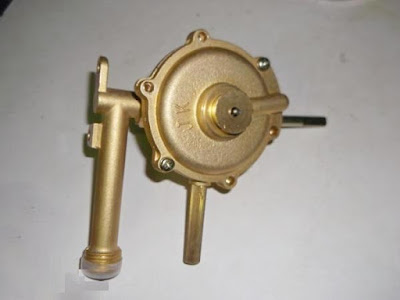

• Латунный, который представлен сплавом цинка и меди;

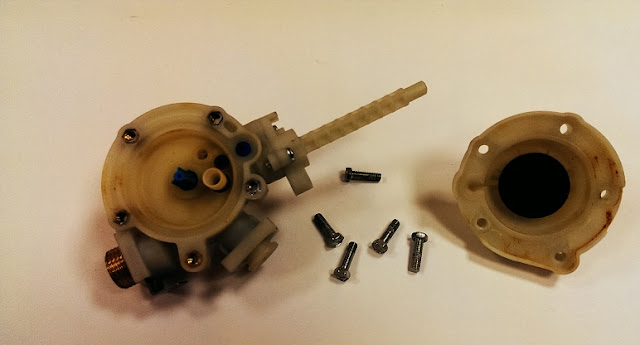

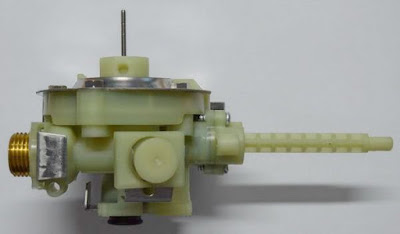

• Пластиковый, это очень практичное устройство, которому не свойственны коррозионные процессы;

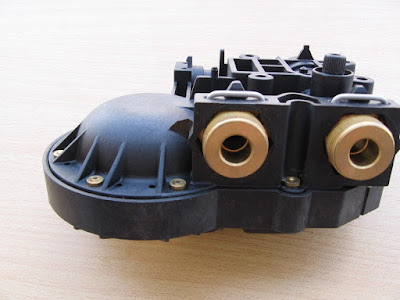

• Полиамидный, такой элемент отличается надежностью, в его состав входит стекловолокно.

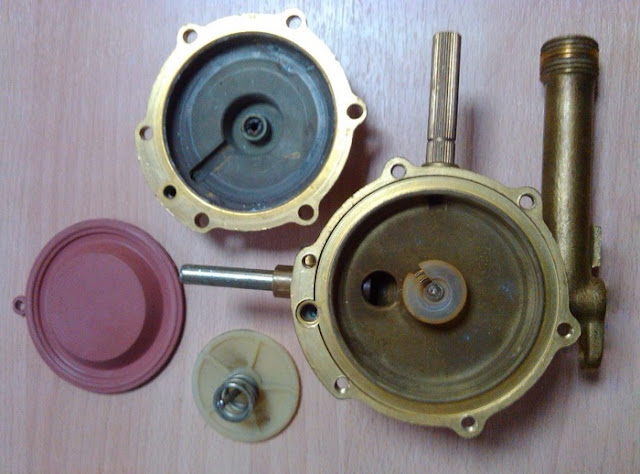

• Основа и крышка с болтами;
• Устройство расхода;
• Резиновая мембрана с диском на штоке;
• Датчик потока;
• Трубка Вентури;
• Переключатель температуры;
• Фильтрующее устройство для горячей воды.

• Отказ в включении колонки;
• Пламя зажигается не с первого раза;
• Присутствует течь воды с редуктора;
• После закрытия крана ГВС пламя не гаснет.

• Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.
• Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки. Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
• Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
• Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Обратите внимание! Если описанный ниже технологический процесс будет вызывать сложности, лучше вызвать специалиста из газовой службы на дом, для профессионального сервисного обслуживания проточного бойлера

• Сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
• Отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);
• Теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

• Во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
• Шток можно смазать касторовым маслом, либо солидолом;
• Прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Источник

Как отрегулировать газовую колонку

Те, кто не так давно приобрел колонку, сталкиваются с некоторыми проблемами. Они появляются при неверной регулировке во время установки водонагревателя. Но компании нашли выход и создали устройства с автоматической регулировкой. О том, как отрегулировать газовую колонку и пойдет сегодня речь.

Подготовка к настройке водонагревательного прибора

Хотя для газовой колонки Bosch, Селена и Нева имеется инструкция, как правильно ее настроить, не все понимают, как это необходимо делать. Ошибившись в самом начале, устройство начинает работать не так, как нужно. Начинать работу стоит с регулирования подачи воды.

В первую очередь настраивают регулировку воды. Если совершить ее в последний момент, то все установки будут неверными. Поток обязан быть самым маленьким . Значения можно найти в документации, обычно они составляют 6, 10 и 12 литров.

Главное, чтобы для работы был всего один кран.

Запуск прибора и регулировка температуры

Чтобы правильно настроить горячую воду в устройстве, необходимо:

• Открыть полностью смеситель для подачи горячей воды;
• С помощью переключателя воды выбрать необходимое значение температуры;
• Закрыть кран.

Согласно советам профессионалов:

• Подождать момента, когда в магистрали понизиться давление, но колонка еще будет работать;
• Вывернуть ручку водного тумблера до максимума;
• Регулятор газа перевести на минимальное значение, пока температура не станет такой, как вам необходимо.

Для окончательной подготовки стоит настроить подачу газа. Для этого необходимо посмотреть в технический паспорт и узнать минимум по значению для этой марки.

Тумблер разворачивают на минимальное значение.

Включают кран подачи газа. У газовой колонки «Электролюкс» и «Аристон» делают это после присоединения к сети. Газовую колонку «Оазис», «Юнкерс» и «Бош» подключают, когда будут установлены элементы питания- батарейки.

Включают горячий вентиль и устройство начинает работать.

Как настроить температуру воды

Включают смеситель и проверяют температуру нагрева воды. Она обязана быть на двадцать пять градусов больше изначальной. Стоит отметить, что вода в газовом котле нагревается постепенно. Настройка газовой колонки производится при помощи газового рычага.

Справка! Отрегулировать температуру можно и водным тумблером. Если повысится сила потока, то снизится температура нагревания.

Профессионалы не советуют нагревать воду более пятидесяти пяти градусов. Это плохо влияет на устройство, так как образуется накипь.

Проблемы с давлением

Настройка газовой колонки требует определенного времени. Соответственно, результат будет виден позднее. После каждого этапа стоит выливать воду и давать ей нагреться снова с той целью, чтобы значения были верными. Препятствовать нормальной работе может пониженное давление в устройстве.

Если имеются проблемы с давлением, стоит выполнить следующие манипуляции:

• Убрать кожух с прибора;
• Расслабить запорный болт, используют манометр для проверки;
• Удалить пломбу с регулировочного винта;
• Включить котел;
• Поставить значения по максимуму, выкрутить краны подачи горячей воды;
• Произвести настройку нужного давления.

Газовую колонку Bosch, а именно ее давление в форсунках регулируют следующим способом:

• Убирают кожух;
• Присоединяют манометр;
• Расслабляют запорный винт;
• Присоединяют манометр для проверки давления в форсунках к патрубку.

Далее, газовую колонку Бош с максимальной тепловой мощностью регулируют:

• Убирают пломбу с винта;
• Включают прибор;
• Включают краны с горячей водой;
• Регулировочным винтом настраивают давление в форсунках;
• Поставить пломбу на место.

Есть марки, где имеется специальный режим «Зима-лето» с корректировкой температуры. На газовую колонку Аристон эту ручку сделали внизу. Регулировка газовой колонки Оазис расположена на передней панели. Особенность режима в том, что в зимнее время мощность выше, чем в летнее. Сила нагревания жидкости в колонке напрямую связана с температурой входного потока. В зимнее время регулятор ставят на «максимум», нагревание будет самым высоким. В летнее время температура входного потока больше и ставят на минимальное положение. Благодаря этому экономятся ресурсы.

Убрать плохой напор легко при проверке.

Для этого необходимо выполнить следующие манипуляции, если прибор уже был в использовании:

1. Уделить внимание резиновой мембране. Работоспособность этой детали напрямую связана с давлением в магистрали. В момент нарушения целостности мембраны, а именно когда она израбатывается, газ не поступает и горелка не включается. Проблема решается заменой детали.
2. Уделить внимание сетчатому фильтру. Он находится на входе в водяной блок. Напор воды становится ниже за счёт засорения детали мусором. Проблема решается прочисткой.

Как настроить пламя газовой колонки

Ещё одним способом, как настроить газовую колонку, считается регулировка пламени. На корпусе полуавтоматов и автоматов расположена ручка, предназначенная для регулировки газа. С помощью нее повышается и понижается подача голубого горючего. Мощность устройства напрямую связана с этой деталью.

Как только пламя станет больше, расход газа будет выше и нагреваться вода будет лучше. Профессионалы советуют менять скорость передачи газа для верного настраивания горелки. Как только будет выбрана интенсивность горения, применяется ручка изменения напора воды. С той целью, чтобы поменять температуру горения, стоит изменить режим «Зима-Лето».

Регулировка запальника газовой колонки поможет понизить затраты газа в полуавтоматах. С помощью болта на запальной горелке настраивается фитиль. При проведении настроек стоит быть аккуратными. Если сильно уменьшить пламя запальника газовой колонки, устройство прекратит работу. При чрезмерном увеличении пламени, возникнет перерасход газа.

Тонкости настройки

У этих устройств имеется только один регулятор температуры газовой колонки. Благодаря нему настраивается температура нагрева и мощность. Система самостоятельного диагностирования оценивает работу узлов при включении. Если имеются проблемы – загорается красная лампочка и происходит блокировка устройства от запуска. Тогда необходимо провести настройку давления воды.

Затем нужно:

• Убрать батарейки из отсека;
• Выключить микропереключатель;
• Поставить источник электричества;
• Включить горячий кран и запустить микропереключатель;
• Давление на горелке должно быть максимальным;
• После сохранения настроек включится лампа оранжевого цвета.

В прочих колонках регулировка температуры воды идёт за счёт поворотов тумблера и управления силой потока воды.

Важно! Запрещается превышать при регулировке максимальную температуру, указанную в инструкции.

Увы, но невозможно легко произвести установку настроек согласно инструкции. Каждая система имеет различные значения. Если имеются сложности своими руками настроить регулятор температуры газовой колонки работы газовой колонки, стоит обратится к профессионалам.

Плохой напор

Рассмотрим, что влияет на напор воды в газовой колонке:

1. Присутствие засоров. Каждая труба, по которой осуществляет движение вода, имеет свойство забиваться мусором. Если брать для примера газовую колонку Электролюкс, то засор возникает в сетчатом фильтре, набитым известью и ржавчиной. При малой проходимости воды напор будет минимальным.
2. Технические работы. В этом случае накипь появляется внутри теплообменника. При перекрытии воды и возобновлении работы водяного узла газовой колонки, происходит «гидроудар», после чего часть накипи проникает в смеситель и образует засор.
3. Мощность устройства. Для газовой колонки Бош и прочих моделей важна мощность устройства. Она создаст хороший напор в системе. Если мощность прибора менее восьми, то и напор будет минимальным. Для хорошей работы водяного узла газовой колонки, стоит приобретать устройство с мощностью от восьми до десяти киловатт.
4. Накипь. Обычно она возникает ёмкостях из металла, в которых доводят до кипения воду. В газовой колонке баком считается теплообменник. При жёсткой воде на его стенках возникает накипь, которая впоследствии перебирается в трубки, за счёт чего снижается напор.
5. Профилактические мероприятия. Любому устройству, в том числе газовой колонке, нужен регулярный уход, а именно профилактика возникновения засоров. В большинстве случаев, снижение напора воды возникает при небрежном пользовании прибором.

Как решить проблему

При засорении фильтра стоит достать эту деталь из устройства. Чистят ее при помощи жёсткой щетки с применением воды. В том случае, если при чистке будет замечено нарушение целостности фильтра, стоит заменить деталь на аналогичную.

В том случае, если засорилась труба с горячей водой, стоит запустить холодную воду в обратном направлении. Заглушка убирается, ставится под устройство тара под воду и выворачиваются оба крана. Излив закрывается пальцем. Считается возможным, что холодная вода продвинет засор вперёд.

Применять химию, которая удаляет накипь в колонке, не рекомендуется. Их состав может легко разрушить поверхность из металла. Оптимальным вариантом считается применение лимонной кислоты, которую растворяют в горячей воде.

В том случае, если засор продвинулся дальше трубок, то он легко может проникнуть в смеситель. Самыми «уязвимыми» местами, где в основном появляются засоры, считаются тонкий резиновый шланг, фильтр и кранс-букса. Проблема решается разбираем смесителя и но тщательным осмотром. Грязь удаляется с помощью проточной воды.

Какие неисправности бывают у колонки Нева Люкс

На дисплее газовой колонки Нева Люкс указывается код ошибки при возникновении проблем.

Распространенные коды неисправностей, которые бывают и у газовой колонки Нева транзит:

Е7. Прибор после семи попыток включения тухнет либо совсем не работает. Проблема кроется в выходе из строя электрических клапанов, скоплении сажи на электроде, смешении датчика ионизации либо закипел газовый блок. Решение – замена неисправных деталей либо очистка сажи с помощью щетки.

L0. Недостаточное поступление горючего.

Причины:

• Плохой напор воды;
• Понижение температуры;
• Превышение давления газовой колонки Нева Люкс.

Проблема решается корректировкой температуры, установкой понижающего редуктора и очищением радиатора от накипи.

Е0. Прибор отключился самостоятельно. Горючее не перемещается в устройство. Решение – проверка газового вентиля газовой колонки Нева Люкс. В большинстве случаев прекратилась подача газа на некоторое время.

Е8. Неисправность, относящаяся к сенсору тяги. Обычно она связана с забитым дымоходом либо со сломанным датчиком. Решение – самостоятельная прочистка дымохода от сажи или с помощью коммунальных служб либо замена датчика на новый, а также проверка плотности прилегания его контактов.

Прочие проблемы устройства

Помимо кодов ошибок, бывают и другие неисправности, характерные и для газовой колонки Нева транзит:

1. Прибор осуществляет работу слишком шумно. В этом случае стоит начать крутить водный регулятор и уменьшить напор.
2. Прокладки «выпирают» в зонах соединения труб. Проблема решается с помощью замены элемента.
3. Дисплей перестал работать. Проблема кроется неисправных контактах, сломанном дисплее и неисправном термодатчике. Решение – замена деталей и самого дисплея.
4. Прибор перестал зажигаться. Такая проблема характерна и для газовой колонки Занусси. Неисправность кроется в растяжении мембраны, перегреве и сломанном элементе устройства. Решается путем замены детали на новую.

При ремонте своими руками потребуется длительное время на изучение материала по ремонту и собственно саму настройку газовой колонку. Результат с первого раза может получится не таким, как в инструкции литературы по ремонту и даже плачевным. Лучшим вариантом будет доверить дело профессионалам.
