DIY Модуль TPA6120 и сборка на его основе усилителя для наушников
Сам модуль собран на микросхеме TPA1620a2 (как говорят, отбраковке ADSL — драйвера THS6012) по приведённой схеме.
Мало что можно о ней сказать при таком небольшом количестве элементов, но я всё же попробую. Включение отличается от типового. В типовом это балансное подключение. Здесь же неинвертирующее непосредственное включение без разделительных конденсаторов. Ахтунг для тех у кого на выходе устройства присутствует постоянная составляющая – придётся ставить этот конденсатор. Коэффициeнт усиления модуля определяется отношением резисторов R3/R5 (R4/R6) и при установленных номиналах равен примерно 10. Я для телефонного усилителя Ку установил бы примерно 2-3 в зависимости от выхода источника и тугоухости наушников и слушателя. Причем номиналы выбрал бы из диапазона 1-3 кОм.
На выходе установлены как в типовой схеме из даташита резисторы по 10 Ом, призванные защитить микросхему с бешенным быстродействием от возбуждения и выхода из строя. Отрицательным последствием ( а кому-то наоборот – это покажется плюсом) установки этих резисторов будет некоторый подъем в НЧ области и раздемфирование излучателей наушников и как следствие более длительное затухание паразитных колебаний.
Чтобы превратить модуль в усилитель
( у меня запечатлен на фото вариант во время тестирования, окончательно не собирался и в ближайшем будущем вряд ли будет, так как есть другой, собранный по схеме с параллельным повторителем на выходе, который меня полностью устраивает)
надо добавить корпус, понижающий трансформатор (рекомендую использовать трансформаторный адаптер переменного тока на 9-12В (остаются от телефонов, модемов, роутеров и т.д. Пригодность определяем по весу (тяжелый) и надписи Output 9(12) VAC) )
стабилизированный выпрямитель (можно собрать по приведённой схеме ),
а так же пару разъёмов по вкусу исходя из аппаратуры с которой он будет использоваться на вход и выход и по необходимости потенциометр регулятора громкости 47-50 кОм. (У себя я его не ставил, так как выход для подключения наушников моей Emu 0204 уже снабжен таким потенциометром.)
Немного результатов измерений, без излишних комментариев.
Я видел много погано звучащих усилителей,
с отличными измеренными параметрами,
но я никогда не видел хорошо звучащего усилителя,
с плохими измеренными параметрами
фраза приписываемая многим.
Кто в теме поймёт и так. Многим это просто не нужно. Если кому интересно спрашивайте.
Ну и собственно небольшая субъективная составляющая. Звучание усилителя. Сравнивалось с выходом Emu и самодельным усилителем. При сравнении использовались наушники Такстар 671, Такстар 5500, Суперлюкс HD-660, Панасоник, уже упоминавшийся в статье.
Если коротко. Усилитель отсебятины вносит очень мало. Любители «поющих» «красящих» и т.д. могут сразу проходить мимо.
При подключение наушников на выход интерфейса непосредственно или через обозреваемый усилитель улучшение звука отчетливо заметно в лучшую сторону с усилителем. При сравнении с самодельным
www.diyaudio.ru/forum/index.php?topic=4695.0
diyfactory.ru/forum/index.php?showtopic=2558&st=0
forum.datagor.ru/topic/10306-po-state-usilitel-dlja-naushnikov-s-parallel/page__fromsearch__1–
datagor.ru/amplifiers/chipamps/2687-usilitel-dlya-naushnikov-s-parallelnym-povtoritelem.html
Лучший вариант с транзисторами 2SA1930/2SC5171 в корпусе TO-220FP
здесь сложнее – надо вслушиваться, различие очень небольшое, Но с параллельником на выходе мне нравится больше.
Вот собственно и всё.
В плюсы обозреваемого модуля можно отнести:
— Невысокую цену, сопоставимую с ценой микросхемы на которой он собран.
— Хорошие параметры. (Лучше многих устройств упоминаемых в обзорах приведённых ниже)
— аккуратность сборки. ( попробуйте сами собрать что-нибудь на этой микросхеме, требующей запайки термалпада)
В минусы отнесу пожалуй только неудачный выбор резисторов в цепи обратной связи ( Но это я придираюсь. Влияние их замены на качество требует проверки)
P/S Не утерпел — заменил резисторы R3,R4,R5,R6 на 2.7 кОм (что было подрукой). Уменьшился Ку модуля. И меньшее сопротивление этих резисторов ближе к даташитному. И на слух и по измерениям звуку существенно похорошело.
Источник
Изготовление небольшого усилителя для наушников из готовых модулей
Мастер данного усилителя для наушников сделал его после того, как расстроился из-за ужасного качества звука, исходящего из наушников во время недавней поездки на самолете в Китай. Звук был жестяным и звучал так, будто он делил один аудиодрайвер с примерно 300 другими людьми.
Создание небольшого портативного усилителя для наушников помогает управлять динамиками в наушниках и значительно улучшает качество, четкость и детализацию звука.
Также можно использовать этот усилитель для наушников в качестве повседневного усилителя для своих наушников.
Усилитель использует несколько готовых модулей, которые можно заказать у китайцев. Данный усилитель отлично прижился в держателе батареек 2 х АА, который в итоге оказался как раз подходящим корпусом.
Шаг 1: Детали и инструменты
1. 2 х 3,5 мм разъем для наушников;
2. Модуль усилителя для наушников;
3. Литий — полимерный аккумулятор;
4. Литий — полимерное зарядное устройство;
5. Держатель батареи 2 х АА;
Это тот случай, когда можно будет изменить конструкцию. Также можно использовать батарею 9 В.;
6. Тонкие провода;
Если вы планируете использовать данный усилитель в самолете, как и автор данной самоделки, то вам также понадобится следующее:
7. Плоский адаптер для наушников;
8. Адаптер разъема для наушников;
9. Светодиод;
10. резистор 3,3 К;
Для подключения усилителя к телефону понадобится следующее:
11. Шнур для наушников (папа/папа);
Инструменты:
1. Паяльник;
2. Плоскогубцы;
3. Супер клей;
4. Дрель;
Шаг 2: Модификация корпуса и добавление разъемов для наушников
1. Для того, чтобы установить все детали внутри держателя батареи АА, потребуется сделать несколько модификаций. Сначала удалите пластиковый разделитель в середине держателя батареи.
2. Далее снимите клеммы аккумулятора.
3. Удалите любые складки или куски пластика, которые вам не нужны.
4. Далее просверлите пару отверстий в конце корпуса. Это будут разъемы для наушников. Не просверливайте отверстия слишком низко, так как вам позже понадобится установить модуль усилителя.
5. Подсоедините 2 гнезда к корпусу с помощью соединительных колец.
Шаг 3: Добавление модуля зарядки
Аккумулятор заряжается через зарядный модуль, который имеет разъем микро USB. Вам нужно сделать небольшую прорезь в боковой части корпуса, чтобы он был доступен.
Мастер также подробно нарисовал принципиальную схему, чтобы можно было видеть, как все настроено. Обратите внимание, что это только для справки.
Шаги поэтапно:
1. Измерьте и отметьте, где разъем USB будет выходить на боковой стороне корпуса, и просверлите несколько небольших отверстий.
2. Используйте надфиль, чтобы сгладить и придать щели форму для разъема микро USB.
3. Как только он подойдет, добавьте немного клея в нижнюю часть зарядного модуля и приклейте его на место.
4. Будьте осторожны, чтобы клей не попал на разъем USB.
Шаг 4: Подключение разъемов к модулю усилителя
В корпусе не так много места, поэтому вам нужно будет использовать самые тонкие провода, которые только можно достать. Мастер использовал тонкий ленточный кабель, который очень хорошо работает.
Шаги поэтапно:
1. Припаяйте 3 маленьких кусочка проволоки к каждой точке пайки на гнездах разъема.
2. Обрежьте их по размеру, а также удалите излишки олова с концов проводов.
3. Добавьте припой к каждой точке пайки на модуле усилителя. Вы заметите, что есть 3 точки пайки для входа и выхода и пара для питания.
4. Теперь вам нужно спаять заземление на гнезде с заземлением на модуле. Заземление на коннекторе — большая ножка посередине.
5. Другие 2 ножки — левый и правый канал аудио. Припаяйте провода от коннектора к левой и правой точкам пайки.
6. Убедитесь, что вы припаяли второе гнездо таким же образом. Левая точка пайки на каждом из разъемов должна быть припаяна к левой точке пайки на усилителе и так далее.
7. Припаяйте пару проводов к точкам пайки и осторожно вставьте модуль усилителя под разъемы, чтобы он не мешал.
Шаг 5. Подключение аккумулятора к зарядному и усилительному модулям
Следующее, что нужно сделать, это подключить аккумулятор и модуль усилителя к зарядному модулю.
Шаги поэтапно:
1. Подключите модуль усилителя к источнику питания, лучше всего подключить его непосредственно к контактным площадкам на модуле зарядки.
2. Отличная особенность использования батарейного чехла AA в том, что он имеет встроенный выключатель. Положительный провод следует припаять от усилителя к одной из точек пайки на коммутаторе.
3. Там будет провод, уже припаянный к другой точке пайки коммутатора. Припаяйте его к положительной точке пайки на зарядном модуле.
4. Затем припаяйте отрицательный провод от усилителя к другой точке пайки на зарядном модуле.
5. Наконец, припаяйте положительный и отрицательный провода аккумулятора к зарядному модулю.
Шаг 6: Добавление светодиодного индикатора включения
В последнюю минуту мастер решил добавить светодиод, чтобы было видно, если усилитель не работает.
Шаги поэтапно:
1. Припаять резистор сопротивлением на 3.3K к положительной ножке на светодиоде. Также потребуется подрезать ножки светодиода и резистора.
2. Припаять пару проводов к ножкам светодиода и резистора.
3. Затем поместите светодиод на место и используйте супер клей, чтобы закрепить его.
4. Припаяйте положительный провод к переключателю, а отрицательный — к отрицательной точке пайки зарядного модуля.

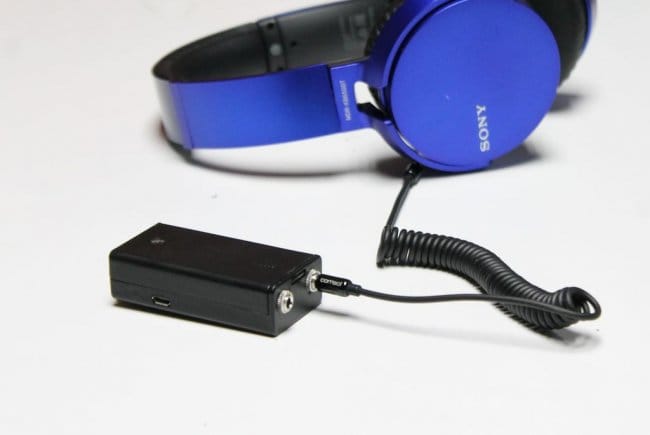

Шаг 7: Использование усилителя для наушников
Теперь, когда у вас все готово, пришло время провести пробный запуск.
Шаги поэтапно:
1. Подключите разъем для наушников к выходному разъему на усилителе. Если вы забыли, какой из них какой, не беспокойтесь — просто поменяйте разъемы местами, если ничего не слышите.
2. Затем используйте кабель мини — джек 3,5 мм и подключите один конец к усилителю, а другой — к телефону.
3. Включите усилитель и начните воспроизводить музыку с телефона. Убедитесь, что ваш телефон не слишком громкий, иначе повредите слух!
4. Если все припаяно правильно, вы услышите музыку. Если ничего не слышно, попробуйте поменять местами гнезда в усилителе. Если по-прежнему ничего нет, вам нужно проверить соединения, и найти неисправность.
5. Вы также можете взять с собой разъем Bluetooth и подключить его к усилителю. Таким образом, вам не придется беспокоиться ни о каких шнурах!
