Активная 5.1-акустика Microlab X4/5.1
Компания Microlab известна нам читателям прежде всего своими интересными моделями активной стереоакустики в деревянном корпусе — Avalon, SOLO-1 и SOLO-2. Вообще же, в области активной мультимедийной акустики Microlab представляет четыре различные серии компьютерных колонок.
В серию «М» входят четырнадцать различных многоканальных систем, которые можно условно отнести к самому нижнему классу мультимедийной акустики. Многие из этих наборов рассчитаны на бюджетного пользователя.
В серию «В» входят только стереоколонки. С тремя моделями мы с вами уже знакомы. Это активные деревянные колонки Avalon, SOLO-1 и SOLO-2, являющиеся топ-моделями этой группы.
Серия «Х» включает в себя многоканальные наборы, имеющие деревянные сабвуферы относительно большого размера.
И, наконец, серия «Е» состоит из двух полностью пластмассовых 2.1-комплектов, имеющих экстравагантный внешний вид.
Сегодняшний обзор посвящается 5.1-комплекту Х4/5.1, который является топ-моделью серии «Х». Сам набор отличается от всех остальных тем, что оснащен беспроводным пультом ДУ. В линейке производителя есть аналогичный комплект без пульта ДУ, но с регуляторами на передней панели сабвуфера. При этом разница в цене составляет порядка $20.
Итак, что же представляет собой этот 5.1-набор? Об этом как всегда по порядку.
Комплектуется набор следующим:
- сабвуфер;
- пять сателлитов;
- пульт ДУ, две батарейки тип ААА;
- крепежные механизмы для крепления сателлитов;
- набор из различных шурупов и дюбелей;
- соединительные провода;
- руководство пользователя.
Как вы видите на фотографии, комплект выдержан полностью в черном цвете, что придает набору большую строгость и консервативность. Между тем, для любителей чего-то более светлого и радужного производитель предлагает на выбор и светло-серый оттенок.
Сателлиты
Все пять колоночек абсолютно одинаковые. Их габариты относительно сабвуфера невелики и составляют 77х160х100 мм. Сателлит представляет собой две абсолютно одинаковые колоночки, соединенные между собой посредством шарнира, который позволяет поворачиваться верхней части на угол 180 градусов в обе стороны. Трудно представить себе острую необходимость в подобном инженерном решении, но как дополнительная возможность — вполне имеет право на существование.
Корпуса колоночек сделаны из пластика. Внутри корпуса сателлитов расположен звукопоглощающий материал (ватин). Магнит динамической головки заключен в магнитный экран для исключения наводок на монитор и другую аппаратуру. Диаметр бумажного диффузора динамиков составляет 65 мм. Гибкий подвес выполнен из пропитанной ткани и несколько жестковат, что сказывается на звучании.
Длина соединительных проводов для фронтальных и центральной колонок составляет 3 метра, тыловых — 6 метров. Изоляция для удобства подключения имеет стандартную красно-черную расцветку. Провода к колоночкам подключаются посредством пружинных зажимов.
Каждая колоночка имеет отверстие с резьбой для приспособления специального крепления, имеющего круговой шарнир. На фотографии вы можете видеть, что представляет собой это крепление. В комплект входит пять таких крепежей и набор шурупов с пластмассовыми дюбелями для крепления механизмов к стенам.
Сабвуфер
Сабвуфер по размеру значительно превосходит сателлиты. Его габариты составляют 19×32×40 см. Корпус сабвуфера выполнен из дерева. Толщина стенок составляет внушительные 1,5 см. Внутри корпуса все стыки проклеены очень герметично.
Сабвуфер представляет собой две раздельные, не соединяющиеся между собой камеры. На разделяющей перегородке расположен НЧ-динамик. Диаметр бумажного диффузора составляет 14 см. Диффузор НЧ-динамика выведен в заднюю камеру. Здесь же расположен торроидальный трансформатор и усилитель. В другой камере находится трубка резонатора. Пространство здесь довольно плотно заполнено ватином.
На задней панели расположены выключатель питания, стерео- и шестиканальный входы и выходы для подключения сателлитов. Причем пружинные зажимы несколько необычные. Они меньше по размеру, что позволило разместить все пять на таком маленьком пространстве.

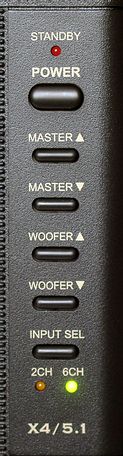

На передней панели управления сабвуфера расположены:
- индикатор питания/режима энергосбережения (stand by);
- кнопка включения;
- кнопки цифровой регулировки общей громкости;
- кнопки цифровой регулировки громкости сабвуфера;
- кнопка переключения между двух- и шестиканальным режимом работы.

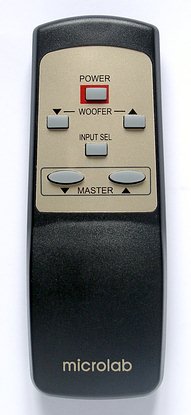

Пульт ДУ
Безусловно, большой плюс тестируемого набора — в наличии пульта дистанционного управления. Сам по себе пульт достаточно легкий и небольшого размера — 45×22×125 мм. Во всяком случае, при постоянном использовании и при наличии ладони «стандартного» размера дискомфорта не возникает. Питание пульта осуществляется двумя батарейками типа ААА. Одна пара таких батареек входит в комплект.
С пульта доступны следующие функции и регулировки: включение/выключение; регулировка громкости — как общей, так и отдельно саба; переключение режимов работы.
Усилительная часть
В усилительном тракте производитель использует два вида усилительных микросхем от National Semiconductor. Это три микросхемы LM1876F и одна LM4701T.
Усилительная микросхема LM1876F предназначена для усиления сигнала на сабвуфер (по мостовой схеме), а также на фронтальные и тыловые каналы. А микросхема LM4701T служит для усиления сигнала на центральный канал.
Ниже продемонстрированы графики зависимости THD от мощности, взятые из спецификаций на микросхемы.

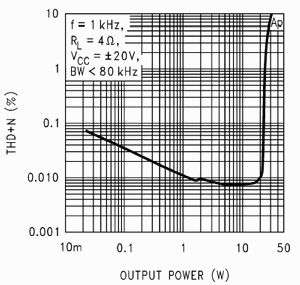

График зависимости THD от мощности микросхемы LM1876

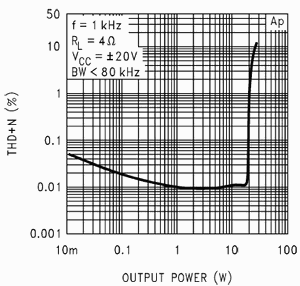

График зависимости THD от мощности микросхемы LM4701
Судя по графикам, значения мощности могут достигать 20 Вт при очень невысоком уровне искажений. Таким образом, качество усилителя для подобного класса акустики вполне достаточное.
Впечатления от прослушивания
При субъективном тестировании звуковой сигнал воспроизводился шестиканальной звуковой картой Terratec 6fire DMX.
Звучание комплекта Х4/5.1 произвело на нас неоднозначное впечатление. С одной стороны, на приемлемом уровне громкости комплект неплохо воспроизводит музыку и хорошо подходит для озвучивания игр. С другой — набор не очень хорошо cправляется с дорожками к DVD-фильмам.
По большому счету, претензии в основном к звучанию сателлитов. В их звучании ярко выражен агрессивный и резкий оттенок, который придётся по душе не каждому. При воспроизведении музыкальных композиций сателлитам в значительной мере помогает сабвуфер. А неприятный тембральный оттенок можно несколько исправить, поэкспериментировав с эквалайзером.
При воспроизведении же звуковой дорожки DVD-фильма, колоночкам приходится воспроизводить весь отведенный им частотный диапазон. При этом, компрессированные динамические головки делают звучание на высокой громкости очень утомляющим. Хотя диалоги прослушиваются более чем хорошо. Приходится уменьшать уровень громкости до приемлемого. Однако на тихой и нормальной громкости потрясающих впечатлений от просмотра фильма не получаешь. Тембральный оттенок звучания нужно отнести к категории «на любителя«.
Сабвуфер воспроизводит отведенный ему диапазон очень неплохо. Такие огрехи, как гулкость и смазанную атаку стоит рассматривать в контексте минусов схемы акустического оформления. Между тем, она позволяет добиться высокого уровня КПД, то есть высокой мощности звука. Наверное, при таком акустическом оформлении и с подобной динамической головкой звучание саба нужно считать неплохим. Если кого и стоит винить, так в первую очередь инженеров-акустиков, так как к качеству комплектующих и сборке нет никаких претензий. Благодаря жёсткой конструкции и звукопоглощающему материалу, в звучании практически нет паразитных призвуков и резонансов.
С играми дело обстоит так же, как и в музыке. Колонки демонстрируют неплохое звучание, на уровне достаточно дорогих моделей от конкурентов.
Измерения АЧХ и КГИ
Измерения проводились по единой методике, разработанной нами программой RMAA AE 3.4. Для генерации сигнала использовалась профессиональная звуковая карта EgoSys Waveterminal 2496 (с неравномерностью АЧХ -0,01/+0,07 дБ).
На удивление красивая АЧХ и небольшой уровень искажений! Если бы не слишком маленькая чувствительность жёстких динамиков, рассчитанных на громкий звук, колонки могли бы дать больше в плане качества.
При измерении под 30 градусов видно, что уровень высоких частот уменьшается. Маленькие динамики создают узконаправленный звук. К сожалению, у сателлитов отсутствуют подставки, отклоняющие динамики назад, которые применяются в некоторых других наборах.
Сабвуфер демонстрирует довольно ровный график АЧХ, но искажений многовато вплоть до 120 Гц. Кроме того, начиная с 40 Гц, в АЧХ сабвуфера наблюдается спад.
В целом, для данного класса акустики измеренные параметры выглядят очень неплохо.
Выводы
Набор активной 5.1-акустики Microlab Х4/5.1 с деревянным сабвуфером и ИК-пультом ДУ представляет собой довольно интересное решение за весьма небольшую сумму денег. И хотя, на наш взгляд, набор не повторил сногсшибательного успеха стереоколонок SOLO-1 и SOLO-2, это довольно сильный игрок в своём ценовом секторе 5.1-акустики.
Источник
Обзор акустической системы 2.1 с сабвуфером Microlab TMN-9U
Для некоторых категорий людей акустика становится полноценной только в случае наличия отдельной басовой колонки. Акустические системы 2.1 с сабвуфером обычно дороже традиционных мультимедийных стереоколонок, но в случае с Microlab TMN-9U эта разница не так заметна: средняя стоимость данной модели в интернет-магазинах на момент публикации этого материала составляет 4 600 руб.
Общий вид Microlab TMN-9U
Естественно, цена — это не единственная причина появления данного обзора. Нам также было интересно выяснить: какую качественную характеристику звука можно дать этой акустике? Как вы можете помнить, предыдущий обзор акустической системы этого производителя закончился на позитивной ноте: у компании Microlab определенно получилось сделать стоящую двухканальную систему. Но что насчет акустики с сабвуфером? Именно на этот вопрос мы и постараемся ответить в обзоре системы 2.1 Microlab TMN-9U.
Дополнительно отметим, что в Microlab TMN-9U есть встроенный MP3-плеер с поддержкой USB-накопителей и SD-карт, который мы также протестируем.
⇡#Комплектация, внешний вид, конструкция
Акустическая система поставляется в картонной коробке, оформленной в характерной для компании Microlab стилистике. Внутри вы найдете две колонки, сабвуфер, необходимые для подключения провода и инструкцию на русском языке.
Большую часть упаковки занимает, естественно, сабвуфер, по форме очень напоминающий куб (226 × 225 × 264 мм). Его единственный динамик закрыт металлической сеткой, на левой стенке располагается труба фазоинвертора, на правой — интерфейсные разъемы. У сабвуфера имеются ножки с дополнительными амортизирующими накладками, выполненными из резины. По периметру они опоясаны серебристой полосой — и по крайней мере по стилю напоминают ножки Hi-Fi-техники.
На правой стороне сабвуфера находится панель управления — все кнопки, разъемы, тумблеры и регуляторы располагаются на пластиковой накладке. В наличии регуляторы громкости и НЧ, разъемы для кабелей, входы для SD-карты и USB-накопителя, клавиша включения системы и несъемный кабель питания. Отдельно перечислим кнопки управления MP3-плеера: Play, переключение на следующий и предыдущий трек и кнопка Mode (цикличный переход с USB-накопителя на SD-карту).
Блок питания системы, расположенный в сабвуфере, — низкочастотный трансформатор. Все электронные элементы представлены на одной плате, которая, в свою очередь, закреплена на правой стенке сабвуфера, с обратной стороны пластмассовой накладки панели управления. На дне корпуса сабвуфера посредством амортизирующих вставок закреплен вышеупомянутый трансформатор.
Диаметр низкочастотного динамика в сабвуфере — 133,3 мм. Его импеданс составляет 4 Ом, мощность — 30 Вт. Демпфирующего материала внутри корпуса нет — сабвуфер может оказаться гулким. Так это или нет, выясним по ходу тестирования.
Сабвуфер со снятой панелью управления
Корпуса колонок изготовлены из МДФ и окрашены в черный цвет. На их лицевой части располагаются накладки из более глянцевого пластика того же цвета. Колонки двухполосные: они оснащены высокочастотным и среднечастотным динамиками. Диаметр среднечастотного — 76,2 мм, материал — бумага, ну а его подвес выполнен из полиуретана. Его импеданс составляет 4 Ом, расчетная мощность — 10 Вт. Высокочастотный динамик в два раза меньше — 38,1 мм в диаметре, его импеданс — 8 Ом, а мощность — 8 Вт. Твитер имеет собственный акустический короб и не делит его со среднечастотником — в теории это должно положительно сказаться на звучании.
Защитная сеточка среднечастотных динамиков съемная — она сделана из металла, с приклеенным в центре логотипом компании-производителя. На одной из колонок попавшего к нам комплекта данный логотип был установлен криво. Это объясняется тем, что защитная сеточка немного прокручивается на своем месте. Высокочастотные динамики, расположенные сверху, каких-либо люфтов не имеют. Ножки колонок — наклейки из пористого материала.
Колонки акустической системы Microlab TMN-9U
Тыльная сторона колонки
Кабели колонок в длину насчитывают чуть больше полутора метров, с одной стороны они припаяны внутри колонок, на другой находится стандартный RCA-разъем, при помощи которого они соединяются с усилителем. Обе колонки пассивные, абсолютно одинаковые, никаких элементов управления на них нет.
Технические характеристики
| Технические характеристики Microlab TMN-9U | |
|---|---|
| Выходная мощность, Вт (RMS) | 40 |
| Распределение мощности, Вт | 12 × 2 + 16 |
| Нелинейные искажения, 1 Вт на 1 кГц | 80 |
| Разделение каналов, дБ | >45 |
| Мембрана ВЧ/СЧ-динамиков колонок, мм | 38,1/76,2 |
| Материал саттелитов | МДФ |
| Мембрана динамика сабвуфера, мм | 133,35 |
| Материал сабвуфера | МДФ |
| Выход/вход | 2 × RCA для подключения колонок 2 × RCA для подключения к источнику звука |
| Дополнительный вход | USB-накопитель, SD-карта |
| Габариты колонок (Ш × В × Г), мм | 110 × 184 × 135 |
| Габариты сабвуфера (Ш × В × Г), мм | 220 × 227 × 265 |
⇡#Испытания
Первое, что бросается в глаза при установке акустической системы Microlab TMN-9U, — сложности с расположением сабвуфера. Проблема — в панели управления на правой стороне колонки: это не самое удобное решение. Если же вы нашли, куда пристроить сабвуфер, то управляться с Microlab TMN-9U вслепую можно научиться за пару вечеров — на ощупь клавиша питания и регулятор громкости легко различимы. Но вот кнопки, отвечающие за управление MP3-файлами со съемных носителей, ничем не отличаются друг от друга (за исключением символов рядом с ними).
Оптимально расположив сабвуфер и колонки, мы решили перейти непосредственно к оценке звучания акустической системы. Сразу отметим, что при ее включении слышен легкий щелчок.
Первый момент, на который мы обратили внимание, — Microlab TMN-9U практически не издает никакого паразитного шипения даже на максимальной громкости. Регулятор НЧ имеет более плавный ход, чем регулятор громкости, — при прокрутке регулятора НЧ примерно до середины он идет ровно и легко, но после этого ход становится туговатым.
Мы подключали Microlab TMN-9U к компьютеру с установленной аудиокартой Creative E-Mu 0404 и прослушивали на ней музыку разного формата, и вот что показало наше оценочное тестирование:
- при прослушивании MP3-аудиофайлов с битрейтом до 128 Кбит/c колонки звучат неплохо, однако, если регулятор НЧ установлен выше половины хода, ощущаются искажения. Возможно, дело в треках, которые мы пытались воспроизводить;
- при прослушивании треков с битрейтом 320 Кбит/c искажений значительно меньше, но бас становится размытым. Также чуть теряются средние частоты;
- в случае прослушивания FLAC-файлов бас становится не настолько насыщенным, зато сильных искажений нет совсем.
Относительно сабвуфера стоит отметить то, что его установка на полу приводит к сильным вибрациям в случае максимального уровня НЧ. Через 20 минут прослушивания музыки в таком режиме нам пришлось общаться с озлобленными соседями с нижнего этажа. Правда, это характеризует сабвуфер скорее с лучшей стороны. Кстати, низкочастотного гула замечено не было — сабвуфер выдает вполне отчетливый звук.
Из стилей музыки на Microlab TMN-9U хорошо слушается металл, электронная музыка (но желательно без вычурных басовых партий), поп-музыка. При этом данная акустическая система не так хорошо подходит для акустической и инструментальной музыки, в частности — джаза. Вокальные партии звучат приятно. Мы также испытали систему при просмотре кинофильмов и компьютерных игр — и остались довольны услышанным. Мощные и глубокие низкие для всевозможных спецэффектов — самое то, что нужно.
Отдельно хочется рассказать об опыте использования встроенного MP3-плеера.
Напомним, он способен воспроизводить композиции с USB-накопителей и SD-карт размером до 32 Гбайт. Правда, эти разъемы находятся вплотную друг к другу, вследствие чего могут возникнуть сложности при использовании двух носителей одновременно, но ничего особо критичного в этом нет.
Аудиофайлы начинают воспроизводиться сразу же после подключения USB-накопителя или SD-карты. На панели управления, как мы уже говорили, имеется необходимый минимум клавиш для навигации по трекам на внешних носителях. Кнопка Mode позволяет переключаться между носителями. В плане звучания ощутимой разницы между плеером и компьютером мы не заметили. В общем, встроенный плеер работает так, как и должен, и кому-то наверняка придется по вкусу. Ему бы еще пульт ДУ.
⇡#Выводы
На наш взгляд, акустическая система 2.1 с сабвуфером Microlab TMN-9U предназначена в первую очередь для тех, кто больше играет и смотрит фильмы. Взрывы, перестрелки и рычание двигателей у нее получаются отлично. Лучше, чем передача акустических гитар и фортепиано, хотя тяжелая или электронная музыка тоже звучит приятно. Главный элемент системы — конечно, сабвуфер: именно он определяет окрас звучания и ее предназначение в целом.
Что лучше — встроенный MP3-плеер или Bluetooth-модуль, как в Microlab H30 BT, — сказать сложно, но и то и другое — полезные опции. Удобно, что плеер в Microlab TMN-9U читает и флешки, и карточки — то есть более-менее любые носители, на которых у вас может обнаружиться музыка.
Своего рода точку в оценке Microlab TMN-9U ставит цена этой системы — менее 5 тысяч рублей. Если ввести условный параметр «качество звука на потраченный рубль», то у Microlab TMN-9U он будет весьма высоким. Так что если вы не хотите расставаться с кругленькой суммой, желаете получить мощные низкие частоты и приятный звук в фильмах и играх — к TMN-9U стоит присмотреться. Меломанам же рекомендуем взглянуть в сторону стереосистем Microlab без сабвуфера — они значительно лучше приспособлены для их целей, хотя и не выдают такого насыщенного баса.
