Беспроводной микронаушник скрытого ношения с Bluetooth гарнитурой.
Автор: Александр Тепляков Опубликовано 03.09.2009
Поздравляю РадиоКота с четырёхлетием, желаю долгих лет жизни и процветания. Хочу нанести отпечаток своей лапы в развитие сайта и заодно поучаствовать в конкурсе :, для чего представляю свой вариант устройства — так называемого микронаушника скрытого ношения. В интернете и литературе изложено достаточно много схем и практических конструкций микронаушников скрытого ношения, но они обладают некоторыми недостатками по сравнению с описываемым ниже вариантом. Преимуществом рассмотренной в проекте схемы является повышенное время работы микронаушника, могут быть применены батарейки любого химического состава — хоть солевые, хоть литиевые, хоть с оксидом серебра! Высокая чувствительность. Довольно таки не сложный технологический процесс изготовления (можно изготовить без проблем в домашних условиях 🙂 Связь осуществляется благодаря взаимоиндуктивности между передающей и приёмной индуктивными антеннами. Передающая антенна представляет из себя индукционную петлю, которая одевается на шею слушателя и состоит из нескольких витков изолированного провода заключённого в термоусадочной трубке. Передающая петлевая антенна может быть непосредственно соединена с любой из гарнитур, будь то BluetoothR гарнитура, либо mp3 плеер, рация и т.д. и т.п. В частном случае рассмотрен пример реализации с BluetoothR гарнитурой.

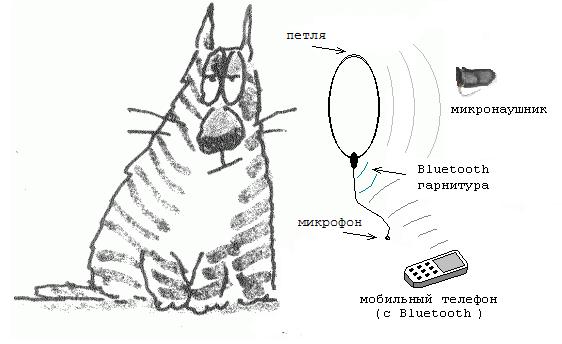

Такое устройство может быть использовано в различных областях деятельности, будь то устный или письменный экзамен, конференции, для азартных людей во время игр, и многое другое. Внешний вид микронаушника представлен на рисунке ниже, а передающего устройства на рисунке еще ниже.
Характеристики: 1) Технология связи. BluetoothR 2) Принцип связи между микронаушником и гарнитурой..индукционный 2) Напряжение питания микронаушника, В. 1,2. 1,55 3) Ток потребления микронаушника не более, мА. 0,7 4) Габаритные размеры, hxlxs, не более, мм. 14,5x8x8 Схема приемного устройства — микронаушника.

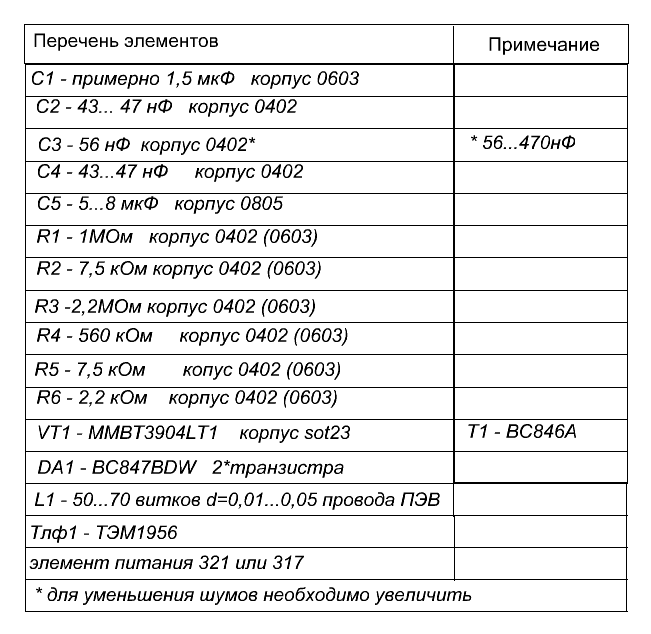

Схема микронаушника представляет собой схему приёмника прямого усиления. Как видно из рисунка 3 — L1 и С1 образуют колебательный контур приёмной системы. Изменяя ёмкость или индуктивность контура, можно установить желаемую частоту, вплоть до приёма радиостанций — к примеру радиостанции «Маяк» :. Конденсаторы C2 и C3 являются разделительными, сопротивления R1, R3, R4 предназначены для смещения баз транзисторов. Цепочка R6, С5 образует фильтр низких частот.

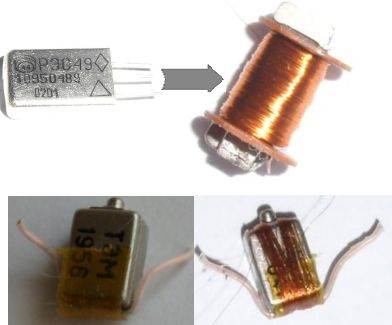

Процесс изготовления. Припаиваем тоненькие проводки к выводам ТЭМ1956 и изолируем. Далее наматываем катушку L1 на ТЭМку лакированным намоточным проводом d=0,01:0,05 мм 50..80 витков (желательно виток к витку). Провод можно добыть к примеру из реле РЭС49.

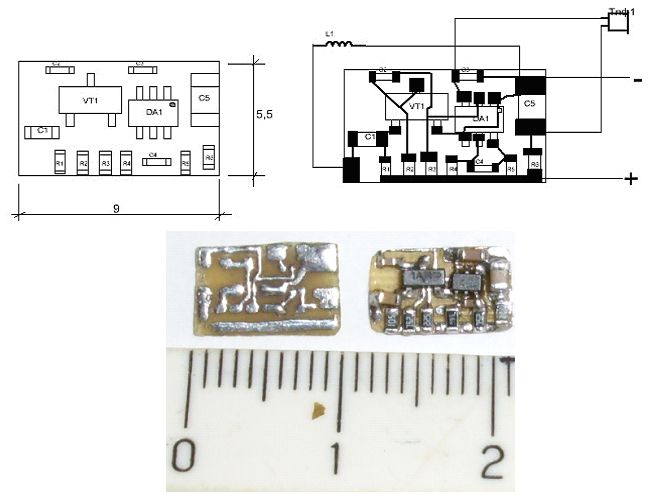

Изготовление печатной платы осуществляется лазерно-утюговым методом из тонкого одностороннего текстолита.

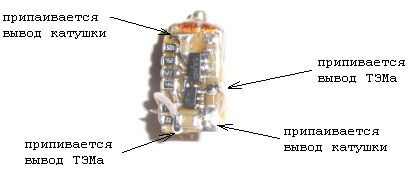

Делаем сразу несколько штук. Толщину готовых вырезанных платок стачиваем напильником как можно тоньше. Припаиваем SMD элементы на плату, после чего приклеиваем её к намотанной катушке и оставляем сохнуть. Далее выводы ТЭМа и катушки припаиваются к плате.
Теперь необходимо изготовить держатель для батарейки, для чего понадобится достаточно жёсткая металлическая пластинка (например, от какой-нибудь консервной банки), ещё пластинка от банки из под кофе, небольшие тиски, плоскогубцы, молоток, клей.

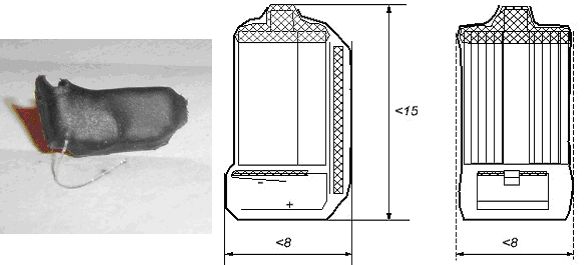

Сначала вырезается пластинка 12×6 мм см. ниже рисунок 1, далее изгибается в тисках молоточком под размер батарейки. 3 вырезаем и изгибаем плюсовой контакт. 4 проклеивается изолятор между «+» и «-» пластинками, например из лакоткани. Подождать пока всё это дело подсохнет. Припаять проводок к плюсовому полюсу. Проверить нет ли короткого замыкании. Всё! Держатель готов!

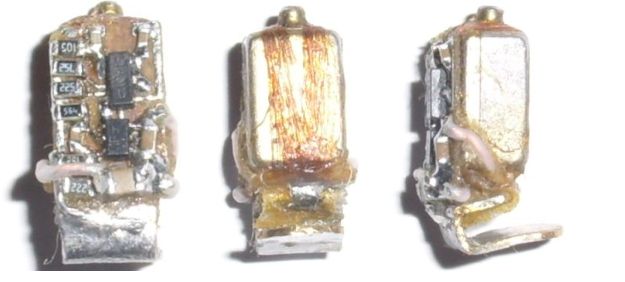

Склеиваем держатель с платой-катушкой, ждём пока всё подсохнет, и распаиваем вывода.

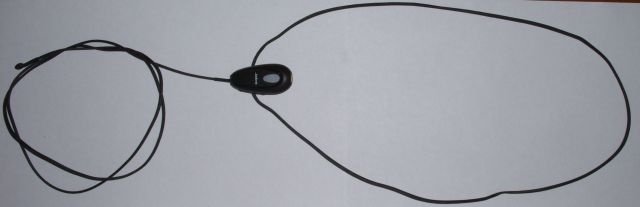

Изготовление петли — гарнитуры . Для изготовления петли потребуется гибкая термоусадочная трубка диаметром 3 мм и длиной примерно 70см (с цветом думаю определитесь сами :), также потребуется провод ПЭВ диаметром 0,25 мм. Наматываем в термотрубку 20:25 витков. Фиксируем концы термоклеем и усаживаем всё это хозяйство термофеном. Намотанную петлю можно подключить к mp3 плееру, блютуз гарнитуре или к рации например. Пример использования Блютуз гарнитуры. Приобретаем любую Блютуз гарнитуру, главное чтобы в ней были регуляторы громкости. В рассматриваемом случае используется Jabra BT125 — самый оптимальный вариант. Снимаем душку, надрезаем задний держатель душки и подклеиваем его, чтобы не крутился. Разбираем гарнитуру, обрезаем динамик, отпаиваем микрофон. В держателе душке проколупывается отверстие и в него вставляются выводы петли, а сама петля фиксируется клеем. Выводы припаиваются на платочке, вместо динамика. Микрофон удлиняется экранированным проводом длиной 1 м, и припаивается на место микрофона и фиксируется клеем. После чего гарнитура собирается и готова к использованию.
Готовую гарнитуру накидываем на шею, инициализируем в мобиле. Вставляем батарейку в микронаушник, запихиваем в ухо и проверяем на работоспособность. Если есть тихое шипение — это уже хорошо : На телефоне набирается телефон справочной службы оператора или осуществляется дозвон. Если не слышно звука, то на гарнитуре следует увеличить громкость. В противном случае ещё раз проверить и прозвонить цепи. Если всё отлично, то необходимо ужать термотрубкой (D= 8 мм) микронаушник, для чего в него вставляется батарейка и усаживается в таком виде. Освобождаются отверстия для батарейки и звукового канала ТЕМа. Ещё раз проверяем на работоспособность. Для предотвращения попадания пыли и ушной серы в звуковой канал ТЭМа, необходимо вставить фильтрик, например используя кусочек поролончика от китайских наушников. Чтобы было удобно вытаскивать из уха микронаушник, можно использовать небольшой отрезок лески. Леска продевается иголкой через термотрубку микронаушника и фиксируется клеем, кончик подплавляется зажигалкой. Габариты а принципе можно и ещё уменьшить, если использовать детали меньших размеров.
Источник
Как сделать микронаушник без батареек своими руками
Пользуясь капсульными видами микронаушников, пользователь вынужден покупать элементы питания — батарейки. Причем тратиться приходится перед каждым использованием комплекта для скрытой связи.
Гораздо удобнее использовать микроприемники, не нуждающиеся в элементах питания. Их существует несколько разновидностей — особенности каждого из них стоит изучить перед эксплуатацией.
Как работает микронаушник, мы поговорим здесь . Возможные причины неполадок.
Какие комплектующие подлежат замене, читайте по адресу http://promicro.ru/sborka-i-e-kspluatatsiya-mikronaushnikov/komplektuyushhie.html . Как устранить неисправность самостоятельно?
Принцип действия микронаушников
Данные миниатюрные устройства представляют собой микроприемники. Служат они для преобразования электромагнитного, поступающего от передатчика-гарнитуры, сигнала в воспринимаемый на слух звук.
Вставляются эти приемники непосредственно в уши, а индукционная петля-антенна располагается как можно ближе к ним.
В индукционный сигнал преобразуются электроимпульсы, поступающие от телефона. То есть антенна является связующим звеном — посредником — между устройством связи и приемником.
Капсульные микроустройства преобразуют волны магнитной природы с помощью специальной мембраны. Она резонирует в такт поступающему электромагнитному сигналу, превращая эти колебания в звук.
Для усиления громкости используется усилитель, на нужды которого и расходуется заряд батарейки.
Что касается микронаушников, не нуждающихся в элементах питания — все несколько сложнее.
Обратите внимание на этот комплект:
Магнит Classic (Крона)
Самый маленький из всех существующих на рынке микронаушников – магнитный. Отличается доступной стоимостью и максимальной скрытностью при использовании.
Какие микронаушники работают без батареек
Такими микроприемниками-наушниками являются магниты. Их еще иногда называют нанонаушниками.
На первый взгляд в них трудно даже заподозрить какое-либо устройства для скрытого разговора.
Металлические цилиндрики с микроскопическими размерами в несколько миллиметров — вот и вся конструкция:
Материалом для таких пластинок являются ниодимовые магниты.
Благодаря своим магнитным свойствам эти цилиндрики примагничивается к барабанной перепонке.
Также существуют безопасные динамики, представляющие собой промежуточное звено между капсулами и магнитами:
Работают они по принципу магнитных микроустройств, не используя усилителя звука для работы, но своим пластиковым корпусом напоминают устройство капсульных.
Для их корректной работы понадобится усилитель сигнала, интегрированный с передатчиком. Этим безопасные динамики схожи с магнитами.
Нюансы использования микронаушников без батареек
Барабанная перепонка — очень хрупкая мембрана, чувствительная ко всякого рода нагрузкам, поэтому и присоединять к ней пластинку магнита нужно крайне аккуратно, даже если ее вес не достигает и грамма. Рекомендуется пользоваться специальной трубочкой, на одной стороне которой находится зажим. Именно в этот зажим помещается микронаушник, после чего трубочку глубоко засовывают в слуховой канал.
Для извлечения же используется магнитная палочка-извлекатель, которую также максимально глубоко засовывают в ухо — пока к ней не присоединится магнит.
Капсулу безопасного динамика, засовывают в ухо наподобие обычных беруш. Благодаря более короткой, в отличие от капсульных моделей, длине — такой наушник абсолютно невидим для стороннего наблюдателя.
Не нужно, наверное, повторять, что вставляются магнитные микроприемники, так же как и безопасные динамики в очищенные от серы уши.
В следующей статье мы разберемся, почему не работает приемник и как это исправить.
Об устройстве индукционных микронаушников вы узнаете по ссылке http://promicro.ru/mikronaushniki-dlya-ekzamena/induktsionnyj.html . Виды и принцип действия.
Как сделать микронаушник без батареек своими руками
Магнитный микроприемник, работающий без батареек, в домашних условиях сделать можно, но процесс этот трудоемкий, да и времени на обработку исходного материала уйдет много.
Состоят заводские «таблетки» из особого сплава, проявляющего уникальные магнитные свойства. Такие магниты называют ниодимовыми — они мощнее в разы, чем обычные.
Можно такой супермагнит купить в любом магазине с запчастями для электронных устройств или же заказать в таком «близком» нынче Китае, в одном из многочисленных интернет-магазинов.
Для тех же, кто не ищет легких путей, его можно найти и извлечь из обыденных приборов:
неисправный винчестер (жесткий диск) от компьютера,
кулер для охлаждения процессора, микроволновка,
наушники.
Все эти устройствах имеют в своей конструкции ниодимовый магнит. Именно его и нужно будет обработать с целью получения маленького цилиндрика.
Понадобятся для этого:
угловая шлифмашинка,
надфиль,
пилка по металлу
и тиски, предназначенные для удержания мелкой заготовки.
Также понадобятся весы, способные взвешивать до 1 грамма, ну и, конечно, штангенциркуль – для измерения диаметра — ведь нанонаушник бОльшего размера, к тому же с бОльшим весом, может повредить барабанную перепонку.
После того как заготовке придана цилиндрическая форма, ее следует отшлифовать: надфилем, наждачной бумагой для металла. Необработанные острые грани, сколы и дефекты поверхности могут представлять опасность для органов слуха.
После завершения работ можно проверить магнитные свойства наушника с помощью магнитной палочки. А затем наступит время и пробного использования самодельного наушника.
