Астра МК-111С, Астра МК-111С-1
Катушечные магнитофоны первого класса «Астра МК-111С» и «Астра МК-111С-1» отличают очень высокие технические показатели, наличие УМ с максимальной мощностью 25 Вт, встроенной широкополосной АС с мощностью 4 Вт, а так же небольшой, по сравнению с аналогичными моделями, вес.
Ленинградский завод «Техприбор»
Выпуск с начала 1989 и 1991 года
В 1989 году на заводе Техприбор была выпущена первая партия катушечных магнитофонов первой группы сложности »Астра МК-111С». С 1991 года завод выпускал магнитофон «Астра МК-111С-1С» практически аналогичный базовой модели.
Ручка управления ЛПМ заменена электронно-логической системой управления, с возможностью выбора режима работы аппарата в любой последовательности, а стрелочный индикатор уровня записи и механический счетчик расхода ленты заменены на электронный блок индикации.
Впрочем выпускались магнитофоны и со стрелочными индикаторами. Магнитные головки имеют ресурс до 5000 часов. УМ доработан с учётом увеличения мощности с электронной защитой. Система подмагничивания с автоматическим и прямым регулированием тока подмагничивания.
Основные технические характеристики:
Скорость движения магнитной ленты — 19,05 и 9,53 см/с.
Коэффициент детонации:
— на скорости 19,05 см/с — ±0,08%
— на скорости 9,53 см/с — ±0,15%.
Диапазон частот записи и воспроизведения:
— на скорости 19,05 см/с — 25. 28000 Гц
— на скорости 19,05 см/с — 31,5. 18000 Гц.
Взвешенное отношение сигнал/шум:
— на скорости 19,05 см/с — 60 дБ.
— на скорости 9,53 см/с — 54 дБ.
Потребляемая мощность — 50. 180 Вт.
Максимальная выходная мощность:
— на встроенную АС — 2х8 Вт
— на внешнюю АС — 2х60 Вт.
Габариты модели — 463х414х170.
Масса — 16,5 кг.
Источник

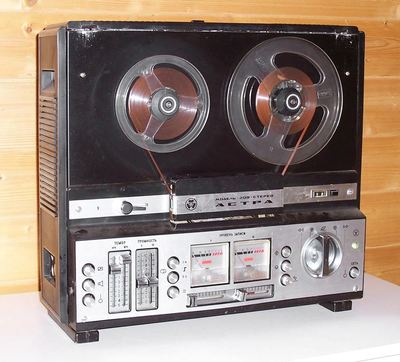

Астра-111. Выдающийся и неоднозначный катушечный магнитофон
Астра-111 это замечательный и в то же время неоднозначный магнитофон, выпускавшийся Ленинградским заводом «Техприбор» с 1989 года.
Эта модель была улучшенной версии Астра-110. В сравнении с ней аппарат обзавелся электронно-логической системой управления лентопротяжным механизмом, что позволило менять режим работы аппарата минуя клавишу стоп. Вдобавок доработке также подвергся усилитель мощности и получил электронную защиту от короткого замыкания.
Еще одной немаловажной функцией, присущей только аппаратам высшего класса сложности и импортным магнитофонам, была автоматическая и ручная регулировка тока подмагничивания.
В остальном магнитофон прост до безобразия — он, как и предыдущая модель, оснащен всего-лишь тремя головками и построен на одномоторной схеме. Это, пожалуй, самый главный его недостаток, ибо по этой причине, ролик переключения скоростей слишком рокочет и шумит. Но при этом, он способен выдавать просто феноменальные частотные характеристики — от 25 до 28000 Герц, что не снилось даже таким аппаратам как Олимп и Илеть. Внутри установлен достаточно мощный усилитель, способный выдавать по 60 Ватт на каждую внешнюю акустическую систему.
Что касается внешнего вида вида, то в сравнении со своей предыдущей 110-й моделью, 111-я утратила свою аутентичность. Большая часть алюминиевых деталей корпуса были заменены на пластиковые, ползунковые регуляторы заменены на круглые, а рукоятка управления лентопротяжным механизмом, внешне напоминающиюю рукоятку стиральной машины, заменили на ряд кнопок снабженных светодиодами.
В общем, благодаря стараниям отечественных инженеров, получился хороший, но в то же время неоднозначный аппарат. Благодаря своим высоким техническим характеристикам, он имел все шансы стать выдающимся магнитофоном. Но абсолютно неприемлемая и архаичная для 1989 года одномоторная схема с ужасным промежуточным роликом, портит всю картину.
Источник
Катушечный магнитофон «Астра МК 110С1» Восстановление
Приветствую, всех кому интересна тема ретроэлектроники и не только!;) В этом посте будет рассказ о восстановлении катушечного магнитофона первого класса «Астра 110С1», аппарат 90го года выпуска (петербургский завод «Техпоибор»), но несмотря на относительно «малый» возраст аппарат выпускался чуть ли не с 80го года с названием «Астра 209» и без буквенного обозначения «С1» в середине 80х. Модернизированная версия «С1» , отлична от своих предшественников наличием сквозного канала записи и расширенным диапазоном АЧХ.
Магнитофон был очень популярен среди советских меломанов! И не без основания, тут тебе и очень сочные характеристики, и встроенный усилитель, и встроенные динамические головки 5гдш, ну и почти вдвое меньшая цена чем у одноклассников в 465 советских рублей, к примеру «Союз 110» стоил 710р без колонок.
Но все же были и очевидные минусы и самый главный это одномоторный лентопротяжный механизм с шумным передаточным роликом, также сравнительно не высокая выходная мощность УНЧ.
Перейду к этому экземпляру. Внешне аппарат вполне хорош, без глубоких царапин, лишь немного грязненький и пыльный внутри
Изначально, звука из устройства не было. Причина банальная, высохшие электролитические конденсаторы, поменял все поголовно!
Дальше меня удивило это: зачем вата в этом динамике?
Оказалось что гибкий провод динамика стерся и владельцы (либо умельцы), решили натолкать его ватой для стабильного контакта
Перепаял этот гибкий провод. Заправил ленту и включил воспроизведение. Полное отсутствие высоких частот (на заведомо проверенной качественной ленте, записанной на моем 105ом Ростове), чистка головок не помогла. Не помогла и полировка головок воспроизведения и записи. Помогла полная замена на новые головки 6А24.421 и 6В24.421.
Повезло, что настройка тока подмагничивания не потребовалась, запись на слух и по осциллографу на ленте «Славич А4415-6Б» получалась 1 в 1 с источником, удобно что головки легко снимаются без раскручивания самих площадок (они настроены с завода и под заводской краской). Дальше по окончании ленты обнаружилось, что автостоп работает странно, двигатель начинает вибрировать и через пол минуты снова раскручивается на номинальные обороты. Виновником оказался симистор КУ208Г.
Хруст регуляторов громкости и тембров был исправлен пшиком «одеколона «WD”)) , пара пшиком вэдэшки и капель моторного масла и полная тишина (на видео это видно).
И вот ещё один старичок снова в деле:)
Спасибо, за внимание! Здоровья и удовлетворения от творчества, товарищи! 73!
эх, ностальгия, у меня именно такой был.
Люблю катушечники. Жаль только тру записи брать негде, либо писать с винила либо искать по объявлениям старые студийные записи.
У меня Астра-209 был.
у меня почти такой же только «Астра-209» тоже собираюсь восстанавливать.
Вспомнился из фильма Зловещие Мертвецы 2, на котором была записана речь профессора.
Продается под ремонт или замена ЛПМ
(пассики и прижимной ролик новые)
вопрос? сколько по ремонту встанет примерно? Так-то аппарат красивый
Радиотехника М-201. Простой ремонт
Здравствуйте. Пока едут аудиофильские конденсаторы на Амфитон, поделюсь простым ремонтом магнитофона.

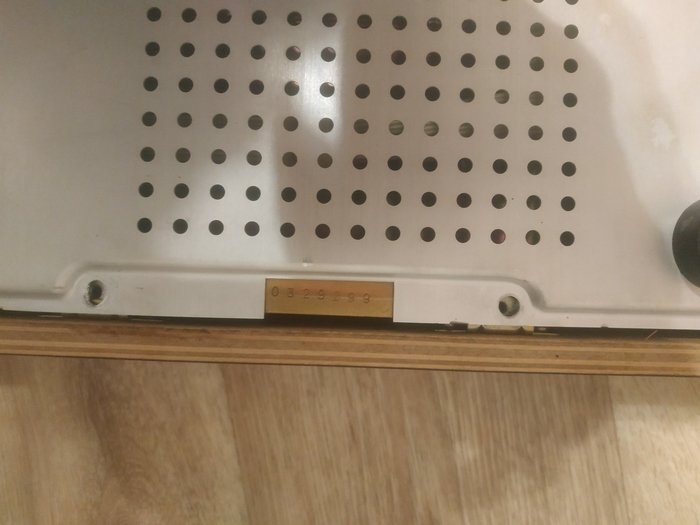

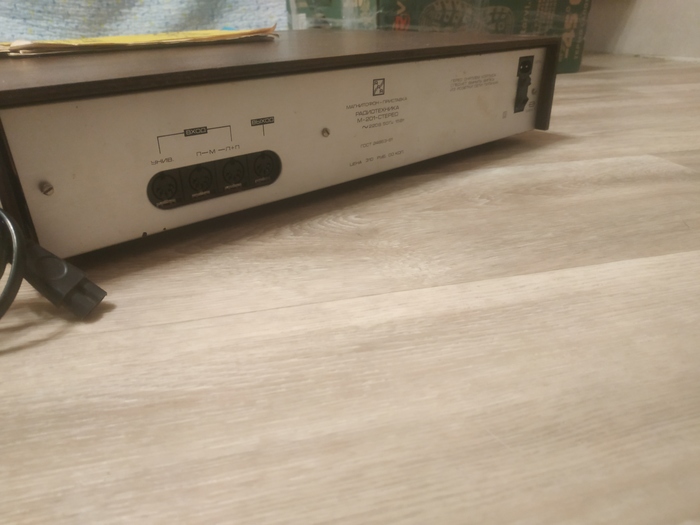

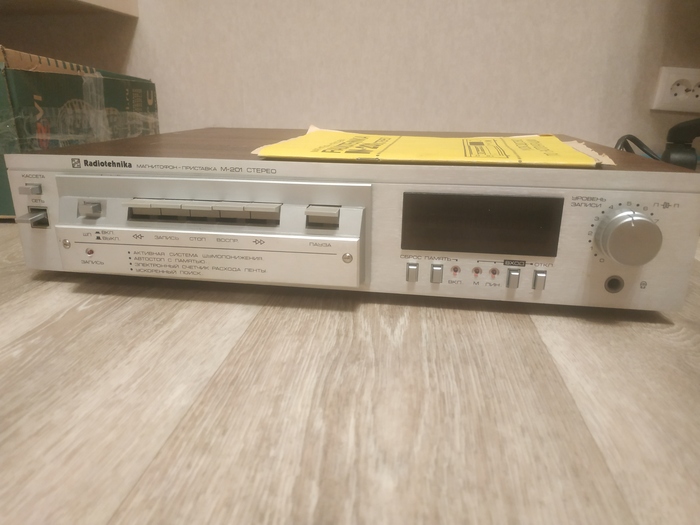

Вот такая красавица. Нашёлся даже заводской номер)))
Клиент уже постоянный. Симптомы такие: один канал не играет. Ну и конденсаторы обновить, настроить. Новые конденсаторы нужны подешевле.

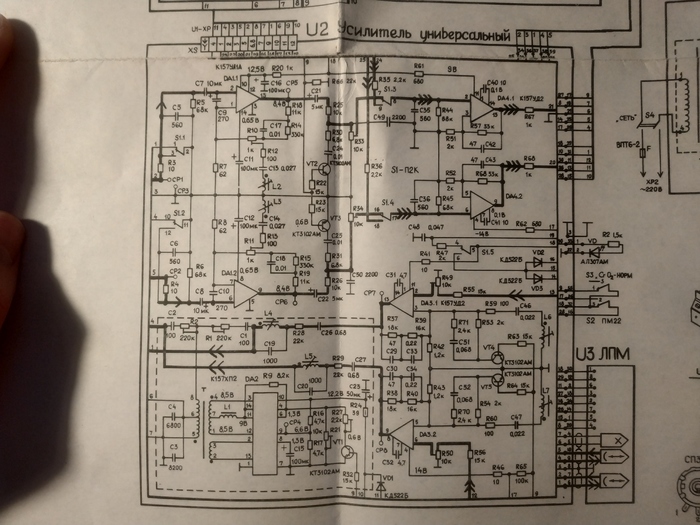

Ну что же, погнали. Магнитофон пришёл с паспортом и своей схемой. Схему именно на эту ревизию в сети не нашёл, поэтому сделал фотки из паспорта. Держите, разобрать можно
Включаем. Один канал играет, на втором висит постоянка 0,4 В. Причин может быть много. Начнём с конденсаторов, их всё равно просили заменить.
Смотрим электролиты. Все номиналы ходовые, есть в наличии, кроме самого большого на 5000 мкФ.
Заказали конденсаторы, обещали через недельку привезти.
Пока ставим из своих запасов. Так как 5000 мкФ не оказалось у нас, решили проверить старый. Он оказался вполне нормальным. Впаяли назад пока.
К сожалению, сигнал выходе второго канала так и не появился. Постоянка осталась(((
Будем искать от выхода ко входу, где же сигнал заплутал. Путём тыкания осциллографом в разные места схемы дошли до платы СШК (U1 на схеме). Именно дубу дал сумматор (микросхема DA2), собранный на операционнике К157УД2. Как говорит инструкция, с выхода канала доп. обработки (DA4) сигнал поступает на наш крякнутый сумматор, где суммируется с основным сигналом в одной фазе.
Вход одного канала операционника прицепился к питанию, на выходе и дальше постоянка. К сожалению, операционник этот не купить. Прямого аналога тоже нет. Ищем функциональный аналог. В дип-корпусе. Отлично, нашли. Цоколёвка не совпадает совсем. Выкусываем старую микросхему, отпаиваем 14 ног. Новую микросхему кладём на спину, фиксируем мастикой и проводами ведём связи в отверстия для ног старичка.
Включаем, сигнал появился. Постоянки нет, синус чистый. Включаем кассету, играет.
Тут замечаем, что таймер, который должен считать обороты ленты, начал жить своей жизнью. Независимо от того, какой режим, воспроизведение или перемотка, он считает со скоростью часового кварца (ну почти).
Получается, что мы где-то косякнули (нет).
Очень много времени потратили на поиск неисправности.
Косяк был в конденсаторе, который остался не заменённым. Питание 5 В скакало, от чего и появлялись ложные импульсы на счётчике. К этому времени подъехали новые электролиты, последнего старичка заменили и магнитофон заработал, как положено.
Я, конечно, ничего не докажу любителям старых конденсаторов. Но, пример того, как конденсатор помер за 2 дня ремонта и настройки — на лицо.
Этот конденсатор мы бы и так заменили, даже, если бы он не сдох)))
На этом всё. Магнитофон поедет радовать своего хозяина дальше.
Источник
Астра-110-1-стерео, Астра МК-110С-1
Катушечный магнитофон «Астра-110-1-стерео» с осени 1987 года выпускал Ленинградский завод «Техприбор». Магнитофон «Астра-110-1-стерео» (с начала 1988 года «Астра МК-110С-1») предназначен для записи и воспроизведения звуковых фонограмм.
Ленинградский завод «Техприбор»
Выпуск с осени 1987
С начала 1988 года магнитофон «Астра-110-1-стерео» получил новое название: «Астра МК-110С-1». Интересно, что маркировка МК — подходит как к Катушечным Магнитофонам, так и к Кассетным.
Основные технические характеристики:
Скорость движения магнитной ленты — 19,05 и 9,53 см/сек.
Магнитная лента, тип — Б-3716 или Б-3715.
Взвешенное значение детонации:
— на скорости 19,05 см/с — 1,4%,
— на скорости 9,53 см/с — 1,7%.
Частотный диапазон записи и воспроизведения:
— на скорости 19,05 см/сек — 20. 24000 Гц,
— на скорости 9,53 см/сек — 40. 14000 Гц.
Пределы регулирования тембра НЧ и ВЧ не менее +8 -10 дБ.
Номинальная выходная мощность:
— при работе на выносную АС — 15 Вт,
— при работе на собственную — АС 5 Вт.
Потребляемая мощность — 55. 70 Вт.
Габариты магнитофона — 463х422х170 мм.
Масса — 15,5 кг.
Цена — 465 рублей.
