Переделка советских колонок «Вега 15АС-404» (25ГД26 + 3ГД31, Бердский радиозавод)

Краткая справка. Акустические системы «Вега 15АС-404» предназначены для высококачественного воспроизведения звуковых программ, совместно с бытовой аппаратурой. Этими АС комплектовали такие аппараты, как комбинированное устройство «Вега-117С», «Вега-115С», «Вега-109С», электрофон «Вега-104С» и др.
Внутри установлены громкоговорители 25ГД26 и 3ГД31 (или 5ГДВ). Номинальная мощность 15 Вт. Рабочий диапазон частот 63…20000 Гц. Входное сопротивление АС 4 Ом.

На Датагоре есть статья Сергея Вилкова Переделка акустических систем «Вега 15АС-404». Я на этом пути зашёл немного дальше. Предлагаю вашему вниманию фоторепортаж переделки старых советских колонок «Вега 15АС-404» Бердского радиозавода.

Полная смена экстерьера, переход к современному и яркому.

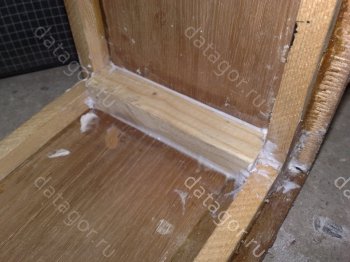

Решил, что раз начинка в порядке, то стоит привести ящики в порядок. Корпуса сделал жестче при помощи брусков и ПВА.

Решил избавиться от изуродованной тряпки с морды.

Переделал переднюю стенку полностью, заодно утопил динамики. Для этого изготовил дополнительную панель.

Расчертил новую переднюю стенку, прикольно получилось.

Пилить, пилить, пилить. Лобзик и крепкая рука нам помогут.

Вот примерно так должно получится.

Залил ящики АС со всех сторон полиэфиркой, что бы пропитать расслоившееся дерево.

Далее шпаклюю, чухаю, опять шпаклюю… Чухал в основном пневматической орбитальной машинкой.

Потом загрунтовал, покрасил в «радикально чёрный цвэт» и вскрыл лаком.

Пока всё сохло, вырезал из оргстекла лицевые накладки, и покрасил в ярко красный цвет из баллончика.

Также освежил динамики — очистил от пыли и легонько дунул чёрненьким.

Внутри ящик обклеил автомобильной бесшумкой и заменил провода. Для первого опыта, думаю, получилось неплохо.

После окончания работы обновлённые колоночки подарил другу на день рождения. Он был в восторге, так как он видел, какие они были, но не знал, что я ими занялся всерьёз.

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Источник

15 АС-404 – реставрация

Иногда попадаются очень недорогие советские колонки, жаль их упускать. Но это же не только повод с ними ближе познакомиться, но и без сожаления попробовать их реанимировать. Итак, 15 АС-4, позднее они назывались 15 АС-404. Корпус из фанеры, большой НЧ динамки как узник закованный в мелкий корпус. Одну подключил, работает, но все плохо, вторая вроде по-лучше значительно, но как-то коряво, будем разбирать. Обе под пломбами.

Пломба и красивая табличка:

Но как же я удивился когда вскрыл первую:

Скорее всего ее когда-то хорошенько уронили. ВЧ динамик выскочил из-под ненавязчивых креплений и примагнитился к соседу. Кроме того нарушена центровка керна. Диффузор НЧ динамика стоит как вкопанный. Множественные повреждения от шурупов в торцах фанеры боковых стенок и щели и свищи. Кошмар. Получились под пломбами, но плохие экземпляры. Попробуем побороть недуги и как-то улучшить звук. Клеим шрамы:

Я был сбит с толку, растерян и подавлен от отзывов об этих колонках, а так же самостоятельной оценки и прослушивания. Процесс завис на стадии “все разобрал и раскидал”. Но пришло озарение в виде небольшой статьи: ldsound.ru/dorabotka-15-as-404/. Руки снова принялись за дело. Забиваемые гайки и винты М5:

Пролил клеем стыки. Динамики закрепил снаружи передней панели для увеличения объема ящика и устранения щелей. Под корзины динамиков приклеил хороший уплотнитель. Все это дело хорошо стянул. Заднюю стенку посадил на клей. Набил корпус на 70% ватином. Фазоинвертор пока не врезал. Звук уже стал существенно лучше. Да что там, он стал настолько нормальным, что я просто не вижу смысла пока что врезать ФИ.

Кстати, съехавший от падения керн удалось отцентровать. Всего-то пришлось отклеить колпачок и побороться с магнитом. Так что в моей коллекции вторая пара фанерных колонок СССР. Осталось сварганить рамку для новой акустической ткани и придумать крепёж.

Разобравшись с основными недочетами, продолжаем бюджетный тюнинг бюджетной акустики. У нас остается проблема незащищённых динамиков от любопытных ног т.к. колонки пока что живут на полу. Ну и вид у них не “… ах какой жених”. На помощь пришли знакомые мебельщики и обрезки MDF, вот такие рамочки:

Для пробы достаточно давно заказывал в Китае акустическую ткань. Вот и настал ее час. Планочка по центру колонки немного уже т.к. для нее нет пространства, но так и лучше, нечему дребезжать. Зачем дружить с бухгалтерией, а затем что у них есть полезные штучки!

Ткань брал коричневую т.к. она более классическая на вид и лучше сочетается с деревом. Крепиться рамка будет при помощи магнитов приклееных напротив болтов передней панели. Магниты жестоко добываются из лазеров старых компьютерных CD приводов. Рамку сделали с таким профилем из-за выступающего НЧ динамика.

Вот такая вышла поделка. Считаю свою цель достигнутой, а желание дать вторую жизнь таким колонкам удовлетворенным.

Автор: Михаил

3 комментария: 15 АС-404 – реставрация

Никогда не понимал смысла улучшения ас такого типа. В продаже много корпусов типа s-50, 25ас, 50ас. Проще туда засунуть динамики от 15ас-4 и уже работать с получившимися ас.

Принцип предельно прост. Во-первых, купить динамики в нормальном состоянии за недорого или вообще получить бесплатно вместе с корпусом это прекрасно! Во-вторых, не у всех есть место для S-50.
Конкретно в этом случае мне было интересно это сделать. С S-50 я практиковал самые изощренные эксперименты с 4 гд-35, 10 ГДШ. Теперь с этими буду играться. Первые 40 лет моего детства еще не прошли ))

У меня такие есть.я обклеил внутри мебельным поролоном ,заменил высокочастотный динамик на динамик от телевизора.в задней стенке вырезал небольшую дыру .фильтр для удобства настройки вынес на ружу.пока так использую.надо бы тоже перекрутить большой динамик переднюю панель,но пока руки не дошли.а вообще неплохо было бы им еще добавить такие же на дополнительном усилителе в качестве сабвуферов для более глубокого баса.эти динамики умеют бУУхать.

Источник

Hi-Fi и High-End техника или энциклопедия звука и видео

ЗВУКОМАНИЯ

Hi-Fi и High-End техника или энциклопедия звука и видео

Винтажная акустика Вега 15АС-404, Вега 15АС-204, 6АС-15, 6АС-415, 15АС-3

Винтажная акустика Вега 15АС-404, Вега 15АС-204, 6АС-15, 6АС-415, 15АС-3

Привет любителям винтажного звука. Давно я не писал про винтажную советскую акустику. В этом обзоре расскажу про интересные не дорогие колонки для лампового усилителя (или маломощного транзисторного) Вега 15АС-404, Вега 15АС-204, 6АС-15, 6АС-415, 15АС-3. Меня часто спрашивают о таких дешевых колонках для ламповика.

Винажная Акустика Вега 15АС-404

Выпускали её с начала 1979 г. на Бердском радиозаводе. Эти советские колонки предназначены были когда-то для высококачественного воспроизведения звука, с бытовой ССССР аппаратурой.

Колонки Вега 15АС 404 в своё время входили в комплекты:

• Вега-117С,
• Вега-104С и прочих.

Вега 15АС-404

Кстати в данную советскую акустику установлены динамики:

Характеристики акустика Вега 15АС-404:

• Ном. мощность — 15 Вт.
• Диапазон частот от 63 до 20000 Гц.
• Сопротивление 4 Ом.
• Чувств-ть: 87 дБ.

Однако, с 1984 г. Акустика Вега 15АС-404 выпускали уже под моделью 15АС-204.

Данная акустическая система СССР предназначена для применения в качестве стереофонических систем.

Также, если уж совсем нет денег, но хочется, то советую такие.

Акустика 6АС-15

Производили их с 1977 г. в Вильнюсе на заводе Вильма. С 1978 г советские колонки выпускали под моделью: акустика 6АС-415, а с 1979 года модель: акустика 15АС-3.

2х полосная советская акустика поставлялась в комплект с магнитофоном Рута-201.

ЦАП Audiophile V2 на 9038 + клон FM711

Параметры акустики 6АС-15, 6АС-415, 15АС-3:

• Диапазон частот от 63 до 20000 Гц.
• Сопротивление 4 Ом.
• Ном. мощность 7,5Вт — 6АС-15, 6АС-415,
• 15 Вт — акустика 15АС-3.
• Предельная макс. мощность: 20/25 Вт.

6АС-15

Внешний вид

Корпус колонки Вега 15АС-204 сделан в виде прямоугольного короба из фанеры со съемными задними и передней стенками. Боковые части отделаны натуральным шпоном и покрыты прозрачным лаком. Внутри короба Вега в качестве демфера использован ватный валик.

Вега 15АС-404 переделка

Внимание ! Советую распотрошить этот валик и проложить-приклеить (ПВА) этот демфер по стенкам корпуса!

демпфирование

Что внутри?

На дне колонки Вега размещен фильтр акустики. НЧ динамик 25ГД-2Б играет в широкополосном режиме, а ВЧ динамик 3ГД-31 обрезан 2 порядком. Все катушки на воздушном сердечнике, а вот конденсаторы МБГО.

Динамик 3гд31

Переделка фильтра Вега 15АС-404

Из ВЧ фильтра 2 порядка удалить катушку и добавить новый конденсатор получить НЧ фильтр 2 порядка.

Вега 15АС-404 внутри

На ВЧ фильтре резистор и конденсатор также заменить современный конденсатор, сделав тем самым ВЧ фильтр 1го порядка.

Отсечь ВЧ на НЧ звене, чтобы не мешать ВЧ воспроизводить бас, на которые способен динамик 25ГД-26.

Совет ! Внутренние швы в акустике Вега 15АС-204 промазать столярным клеем.

Также хорошо заменить старые провода на клеммы. Удобно же!

15АС-3

Итоги

Достаточно незначительных финансовых вложений, немного умения, и небольшое желание.
И тогда самые обыкновенные СССР колонки тех лет, можно легко превратить в неплохие колонки для лампового усилителя. Которые могут потягаться как по внешнему виду, так и по звуку с импортными колонками!

Звучание получится ярким, музыкальным — намного лучше чем ранее, особенно с хорошим ЦАП на 9038 чипе.
