technics sb-m300 или «люди, кто так строит?!»
technics sb-m300 или «люди, кто так строит?!»
сегодня немного было желания заняться колонкой безжалостно уроненой одной редиской с подставки на пол..
с тех пор она похрипывала и недоставало вч частот и яркости по сравнению с второй
я и раньше читал на этикетке что там 4 дина, но не мог предположить что 4-й сидит внутри . и именно у него некрепко сидит магнит, дотронутся можно, вытащить фиг знает как, шурупов нигде нет..сзади никак, а спереди тоже вроде все на клею
оно одноразовое получается??остаётся только в обоих их отключить чтобы баланс ровно стоял?
#3 Непрочитанное сообщение consumer17 » 27 май 2011 23:26
agisis
Конструкция любопытная, и, к сожалению, из этих фото не совсем понятная. Судя по всему, непосредственно на морде располагаются ВЧ и СЧ динамики, один НЧ «дует» на заднюю панель, которая вроде как является пассивным диффузором. А вот где располагается второй НЧ динамик, как подключены два НЧ, и как разделены объёмы внутри ящика — всё это не понятно. Похоже что передняя панель съёмная и можно предположить, что шпильки, на которые надеваются грили, являются её креплениями. Надо лезть пальцами в отверстия от передних динамиков и искать внутри стойки. И лучше всего сначала добраться до фильтров и срисовать схему, она позволит понять кто какие частоты воспроизводит.
Кстати, а что значит «накрепко сидит магнит»? Если не трудно, сделайте ещё разных снимков, в частности, хочется видеть пассивный диффузор сбоку, он очень интересно устроен.

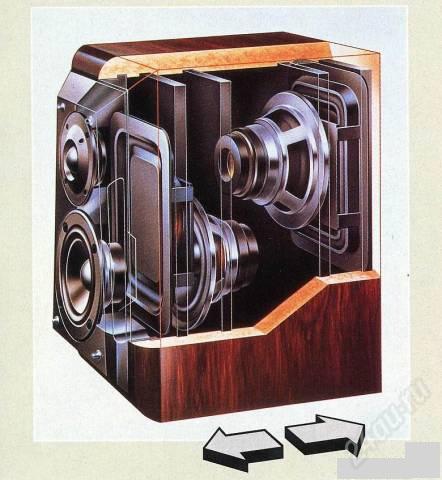

Уу-у-у, как тут всё запущено:
Судя по картинке, должна сниматься передняя стенка, а затем и второй пассивный диффузор с динамиком.
Правда демонтаж внутренностей через дырки передних динамиков тоже выглядит не столь невероятным, лапроскопическая хирургия практикуется одинаково, и на коленках, и на колонках
