Как самостоятельно смонтировать подсветку динамиков в машине
Для каждого автовладельца машина – это не просто средство передвижения. Точно так же, как мы делаем наше жилище красивее, уютнее и неповторимее, водителям тоже хочется, чтобы их авто обладало яркой индивидуальностью. А поскольку автомобили изготавливаются крупносерийно, изначально любая новенькая легковушка ничем не будет отличаться от тысяч и миллионов своих собратьев. Именно поэтому так популярно направление, позволяющее изменить внешность авто.
Тонировка, установка спойлера, обвеса и литых дисков – на такое украшательство сегодня уже практически не обращают внимания. А вот подсветка всё ещё приводит в восторг окружающих, но что самое главное — простора для творчества здесь хоть отбавляй.
Установка подсветки в динамики
Тюнинг машины с помощью подсветки бывает внешним и внутренним. По поводу внешнего моддинга можно утверждать, что он действительно улучшает восприятие машины в тёмное время суток, одновременно выполняя и сугубо практические функции. Но как отнесутся к такому украшательству работники ГИБДД – большой вопрос.
Что касается монтажа внутренней подсветки, то здесь все вопросы относительно легальности снимаются. Другой вопрос, что далеко не все автомобилисты, даже если они «на ты» с ремонтным инструментом, решаются на подобную операцию. Сказывается отсутствие опыта работы со светодиодными источниками, но на самом деле здесь нет ничего особо сложного, хотя во многих случаях это довольно трудоёмкое мероприятие.
Впрочем, если вы не уверены в своих силах, лучше обратиться к профессионалам. Это, разумеется, будет дороже, но зато гарантированно красиво и аккуратно.
Подсветка колонок считается на самой простой операцией, поскольку вам придётся решать ряд инженерных задач, но в целом, повторимся, здесь нет ничего сложного.
Итак, нам понадобится светодиодная лента и проводка. Сколько – зависит от того, где вы хотите сделать подсветку. Можно ограничиться только динамиками на передних дверях, в этом случае расход будет минимальным, как и объём работ.
Подсветка задних динамиков в авто монтируется по аналогии с передними, вам нужно будет только позаботиться о том, как провести провода до торпедо.
Так что ограничимся описанием для дверных колонок, если вы с этим справитесь, то и сзади проблем быть не должно.
Первое, что нужно сделать, – снять решетки с динамиков. Крепиться они могут по-разному, здесь нужно быть внимательным, чтобы при демонтаже не повредить этот крепёж. На один динамик потребуется примерно 35 см. светодиодной ленты – всё зависит от диаметра колонки. Что касается проводов, то для пассажирской стороны потребуется порядка 3 метров, для водительской – хватит и полутора метров. Припаиваем провода к ленте, обезжириваем посадочное место, которое выбираем самостоятельно, изучив конструкция акустического прибора. Обычно ленту приклеивают по периметру, так, чтобы она не мешала одеть сетку. Провода нужно будет вывести наружу и провести до той панели, где будет запитываться подсветка. Чтобы спрятать провода, можно разместить их под торпедой, но многие считают это неэстетичным и ненадёжным способом, предпочитая снимать облицовку передней панели и размещать проводку внутри.
Сразу предупредим – чтобы сделать подсветку динамиков автомобиля, нужно обладать хотя бы начальными познаниями в электрической части – они понадобятся, когда нужно будет подключать светодиоды к источнику питания. Это может быть кнопка включения фар или отдельная кнопка – словом, вариативность здесь высокая.
После проверки работоспособности подсветки можно устанавливать сетки и радоваться результату.
Подсветка в такт музыке
Можно усложнить задачу – сделать так, чтобы при монтаже подсветки динамиков машины своими руками светодиоды мигали в такт музыке – это, так сказать, вариант для настоящих меломанов.
В таких случаях светодиоды подключают непосредственно к динамикам, от которых они и запитываются. Но здесь имеется целый букет неприятный последствий – при параллельном подключении увеличивается нагрузка на автомагнитолу, и она будет перегреваться, что грозит её поломкой. Кроме того, уменьшится выходная мощность динамиков, что тоже не есть хорошо.
Эти проблемы решаются использованием микросхемы LM 3914, у которой имеется сопротивления высокого номинала, снижающее сопротивление нагрузки автомагнитолы на выходе. Ленту необходимо подключать не к проводам колонок, а к маломощному выходу к усилителю, транзистор которого будет управлять включением и работой светодиодов. Чтобы выставить уровень включения ленты, который должен быть равным уровню электрического сигнала, подаваемого на транзистор, используется галетный переключатель. Когда громкость звучания низкая, на транзисторную базу будет поступать потенциал с 1, 16, 17 или 18 ножки. При увеличении громкости следует переключиться на ножки с 13 по 15. При максимальной мощности светодиоды также должны гореть ярче всего, и это обеспечат ножки микросхемы с 10 по 12.
Разумеется, здесь ваши познания в электротехнике должны быть выше школьного уровня.
Готовые решения
Если кому-то такая операция, как самостоятельный монтаж подсветки колонок светодиодами с использованием оргстекла или без него покажется слишком сложной, можно приобрести готовый комплект.
В этом случае функциональность такой подсветки будет гораздо выше (как и цена), режим работы выбирается отдельным переключателем:
- при статическом режиме лента горит постоянно, вы имеете возможность регулировать яркость свечения с помощью поворотного джойстика;
- при импульсном режиме подсветка мигает с заданной вами частотой и амплитудой;
- при выборе динамического режима светодиоды будут мигать в такт музыке с заданной вами интенсивностью.
К блоку управления можно подсоединить и другие источники подсветки – торпеды, ног водителя, дисков и так далее, формируя настоящее световое шоу без необходимости наличия целой батареи выключателей.
Источник
Как добавить колонкам регулируемую подсветку
Все любят музыку и яркие огни, и сегодня мы расскажем вам как совместить две эти вещи, а именно — сделать подсветку для колонок. Она получится регулируемой, и вы сможете изменять цвет с помощью установленной на компьютер программы.
Для сборки подсветки потребуется:
— Пару метров светодиодной ленты RGB с питанием от 5 вольт.
— 10 метров кабеля для светодиодной ленты.
— Китайский клон Arduino (например, такой).

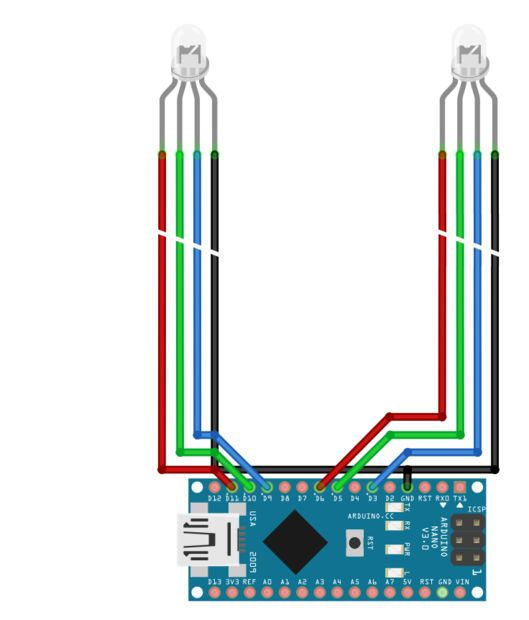

И плата, и лента будут питаться через USB. Схема сборки подсветки выглядит следующим образом:
Закрепите ленту в колонках. Как она будет размещаться, зависит от их дизайна. Вы также можете предусмотреть разъёмы для подключения к плате, чтобы конструкция получилась модульной.

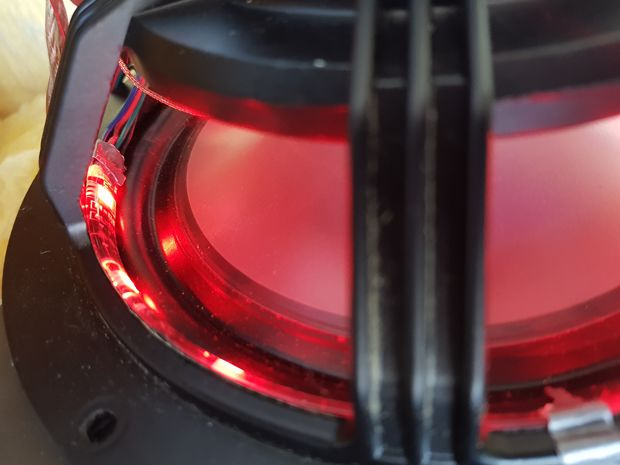

С помощью программы Ino прошейте плату файлом RGB-Speaker.ino. Если всё сделано правильно, то при первом же включении лента включится и будет гореть красным цветом. Наша задача — сделать так, чтобы цвет можно было менять.

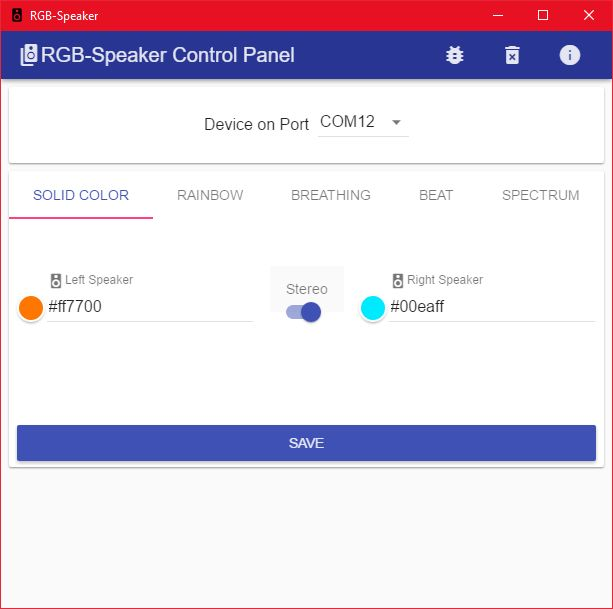

Скачайте, установите и запустите программу RGB Speaker Control Panel (Windows, 39 МБ).
Подключите плату к компьютеру и выберите COM-порт, через который вы прошивали эту плату. Теперь можно приступать к настройке. Вы можете установить один цвет для обеих колонок, разные цвета или автоматическое изменение подсветки по одной из нескольких программ. Перед запуском программы удостоверьтесь, что на компьютере не работает ничего, что могло бы занимать этот порт (например, Arduino Serial Monitor).
Источник
Легкий светодиодный моддинг колонок
Иногда хочется сделать что-то необычное со своим настольным компьютером. Существует множество вариантов украсить компьютер и комплектующие. Рассмотрим один из вариантов – подсветку колонок.
Для того, что это сделать, необходимы следующие материалы:
- обычная шариковая ручка, желательно прозрачная,
- несколько светодиодов, паяльник
- резисторы с сопротивлением, которое зависит от типа светодиодов,
- изолента, провода по 2 метра длиной, наждачная бумага–нулевка.
Для начала снимем с обеих колонок оплетку решетки, однако Вы также можете просто снять саму решетку. Теперь необходимо взять главную колонку, в ней расположена плата. Необходимо открыть колонку и сделайте отверстие для светодиода с помощью сверла (важно при этом не повредить саму плату). Отверстие делаем в том месте, где Вам хочется расположить подсветку. Если желаете подсветить сам динамик, то сделайте отверстие под ним. Отверстие должно точно подходить под светодиод, поэтому для начала необходимо сделать замеры самого светодиода
А теперь необходимо воспользоваться прозрачной основой от гелевой ручки. Для будущей подсветки нам понадобится ее отрезок длиной 2-3 см. В ней необходимо просверлить отверстие по размеру подходящее для установки светодиода. Теперь возьмем наждачную бумагу и обработаем основу до матовости. Это делается для того, чтобы свет от светодиода был более рассеянным, равномерным и не резал глаза. Таким образом, получилась «насадка» для светильника.
Теперь все провода светодиода необходимо соединить с резистором, а концы резистора надо заизолировать изолентой либо термоусадочной трубкой, во избежание короткого замыкания.
После изолирования контактов пришло время задуматься о питании светодиода. Плюс можно будет взять из гнезда, в которое подключается адаптер для колонки, а минус можно взять из открытого контакта, расположенного над регулятором громкости. Это нужно сделать для того, чтобы светодиод мог отключаться при помощи регулятора громкости на колонке, так как, если плюс и минус Вы возьмете только от гнезда адаптера, то светодиод будет гореть постоянно из-за того, что в гнезде адаптера ток присутствует постоянно.
После подключения всех контактов к необходимым местам, рекомендуется проверить работоспособность. Если подсветка работает, то можно закрепить первый светильник в намеченное место. Можно сделать это при помощи изоленты. После этого, аналогичным образом, крепим подсветку и ко второй колонке. Однако ее светильник будет брать питание от платы главной колонки. Через отверстие у обеих колонок, протягиваем провода. Когда провод между колонками протянут, его необходимо присоединить к тем же контактам, что и провода первого светильника. На второй светильник тоже необходимо поставить резистор.
Теперь еще раз проверим подсветку колонок на работоспособность. Если все работает, то можно все собирать. Обязательно не забудьте надеть на светодиоды приготовленные насадки.
Также как вариант — можно использовать несколько ультаярких диодов или разного цвета. Рекомендуем ознакомиться с соответствующим каталогом.
Источник
Компактная настольная bluetooth колонка с динамической подсветкой своими руками
Привет всем! В сегодняшней статье подробно рассмотрим, как сделать очень интересную самоделку. А именно компактную Bluetooth колонку с динамической подсветкой, светиться, которая будет в такт музыке. Данная самоделка не является портативной, так как питаться она будет от блока питания, а не от аккумулятора. Сама колонка отлично может подойти как компактная акустическая система для вашего компьютера. Подсветка будет работать от Arduino, а это означает то, что вы сможете сделать подсветку такой, какой сами этого захотите. Так что данная самоделка может запросто стать элементом декора помещения, в котором она будет установлена. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.
Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.
Для сборки компактной Bluetooth колонки с динамической подсветкой понадобится:
— Усилитель звука
— Разъём питания
— Понижающий преобразователь с 12 В на 5 В
— Провода
— Arduino формата Nano
— Звуковой датчик для платы Arduino
— Гнущаяся светодиодная матрица (с адресными светодиодами)
— Динамик (40 мм)
— Блок питания
Начинаем работу с паяльником. Провода, припаянные к понижающему модулю, припаиваем к усилителю звука (в контакты питания), соблюдая при этом полярность. К контактам с другой стороны этого «проходного» понижающего преобразователя припеваем провода от разъёма питания. На данном этапе электронная часть должна выглядеть примерно, так как на фото ниже.
Для следующего шага понадобится гнущееся светодиодная матрица из адресных светодиодов, вы же можете приобрести просто-напросто светодиодную ленту с такими светодиодами (что будет немного дешевле), но с прошивкой нужно будет повозиться чуть-чуть более чем с готовой матрицей.
Эту матрицу необходимо закрепить на цилиндрическом корпусе, что распечатали в начале. Стоит отметить то что в проекте два цилиндра, один по уже, второй по шире. Матрицу необходимо закреплять на том цилиндре, что по уже. Просто просовываем провода от матрицы через отверстие в корпусе и оборачиваем цилиндр матрицей, закрепляем её с помощью клея либо как сделал это автор, с помощью черных канцелярских резинок.
После чего необходимо скрестить установленную на корпусе светодиодную матрицу с электронной начинкой. От светодиодной матрицы идут три провода: красный, черный и зелёный. Красный провод необходимо припаять к контакту «VIN» на ардуино, черный к «GND», а зелёный провод к контакту «D3» на той же Arduino соответственно.
Залив прошивку на плату продолжаем сборку. А именно потихоньку начинаем установку компонентов в корпус. В верхней части там, где у нас будет установлен динамик, приклеиваем звуковой датчик при помощи суперклея.
Далее берём подходящий динамик и припаиваем к нему пару проводов, после чего приклеиваем при помощи термоклея к корпусу, так как это показано на фото ниже. Затем другие концы проводов припаянных к динамику, припаиваем к усилителю звука в соответствующие контакты.
После чего устанавливаем оставшиеся компоненты в корпус самоделки. А именно Arduino в цилиндр, усилитель с преобразователем в нижнюю часть (см. фото). Приклеиваем к крышке разъём питания и приклеиваем саму крышку на свое место. 3D модель корпуса сама по себе довольно продуманна и все получиться у вас, должно без особых проблем.
Последним шагом устанавливаем второй цилиндр поверх светодиодной матрицы. Здесь следует уточнить то, что пластик для этого элемента корпуса должен быть белым и сама печать тонкой. Это нужно для того чтобы светодиоды просвечивали и исходящий от них сет рассеивался, для придания красивого эффекта свечения.
Все готово! Остаётся лишь протестировать самоделку. Подаем питание, подключаем телефон и тестируем. Важно лишний раз упомянуть то, что самоделка построена на Arduino, а это означает то, что функционал, режимы работы и прочее вы можете допиливать самостоятельно. Тем самым вы научитесь минимально программировать и видеть результат на практике. Например, этой самоделки можно добавить режим ночника или «камина» нарисовав пиксельную анимацию огня и добавив характерный треск дров. Также можно сделать будильник и т.п., все ограничивается лишь вашей фантазией и способностями.
Вот видео автора самоделки:
