Введение – Инструкция по эксплуатации BBK SP-011

Страница 2

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

Вы приобрели великолепную активную стереофоническую акустическую систему ВВК. Данная

акустическая система оснащена встроенным усилителем мощности, благодаря чему может
быть подключена практически к любым аудиокомпонентам (CD-, DVD-, МРЗ-плеерам,
телевизору, персональному компьютеру и т.д.) без использования дополнительного

усилителя мощности. Один из громкоговорителей является активным (в него встроен
усилитель акустической системы), второй — пассивным и подключается к активному при

помощи специального провода. Во избежание неправильной эксплуатации, а также для
правильной установки и настройки системы, прочтите внимательно данное руководство.

Дополнительную информацию Вы можете получить у продавца или в компании ВВК.

Регулировка громкости
Регулировка тембра
Встроенный усилитель с защитой от коротких замыканий и перегрузок

Стереофонический аудиовход для подключения аудиокомпонентов
(CD-, VCD-, DVD-плееров, персонального компьютера и т.д.)

Магнитный экран громкоговорителей, исключающий влияние на радиотехнику

Специальная система отражения низких частот в тыловой части громкоговорителя,
обеспечивающая мощный бас

Титановый корпус высокочастотных динамиков, обеспечивающий четкий звук в области

ПОДКЛЮЧЕНИЕ (см. схему на странице 2)

• Соедините гнездо OUTPUT на задней панели активного громкоговорителя со входом

пассивного громкоговорителя при помощи одинарного RCA-кабеля (прилагается в
комплекте).

• Подключите источник сигнала к входу активного громкоговорителя при помощи

• Включите шнур питания в сеть.

Включите питание устройства выключателем POWER.

Установите громкость на минимум поворотом регулятора VOLUME против часовой стрелки

Включите источник сигнала.

Отрегулируйте уровень громкости поворотом регулятора VOLUME. При повороте по
часовой стрелке уровень громкости увеличивается, при повороте против часовой
стрелки — уменьшается.
Отрегулируйте верхние частоты тембра поворотом регулятора TREBLE. Отрегулируйте

нижние частоты тембра поворотом регулятора BASS. При повороте регуляторов по

часовой стрелке уровень повышается, при повороте против часовой стрелки — понижается.

Не забудьте выключить устройство выключателем POWER по завершении использования.

Источник

Активные стереоколонки BBK SP-011

Для многих наших читателей компания BBK более известна своей недорогой DVD продукцией для домашнего кинотеатра. Но помимо DVD-плееров, усилителей, комплектов пассивной акустики и прочего существует линейка активной акустики. Она включает в себя разнообразные 5.1-комплекты и одну модель стереоколонок. Как раз об этой единственной модели активной акустики SP-011 сегодня и пойдет речь.

Комплектация

две колонки;
провода для подключения;
руководство пользователя.

Описание

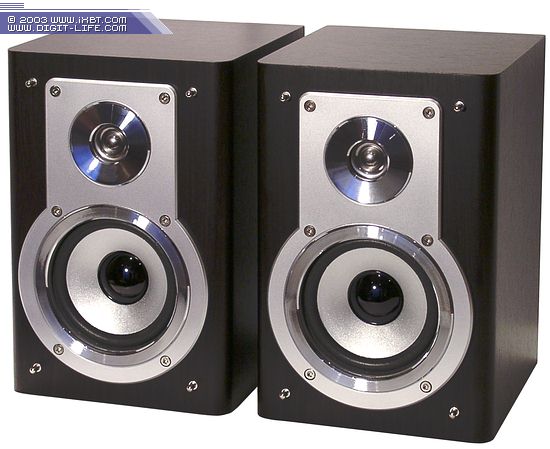

Колонки имеют очень привлекательный внешний вид. Эффектность колонкам придают пластиковые панельки серебристого цвета и бликующие металлические обода вокруг динамиков. В нашу тестовую лабораторию попала модель колонок с темно-коричневым цветом корпуса. Производитель предлагает ещё вариант цвета бук.

Габариты колонок небольшие и составляют 16 × 24 × 17 сантиметров. Корпус колонок изготовлен из прессованного картона и толщина стенок составляет один сантиметр. Внутри корпуса никакого наполнителя не наблюдается. Акустическим оформлением колонок является схема с фазоинвертором. Отверстие фазоинвертора выведено на заднюю панель.

Твиттер используемый в колонках является обычной недорогой пищалкой с диффузором, выполненным из фольгированного полимера. Все мы прекрасно понимаем, что качество воспроизведения таких динамических головок невысокое. Однако, возможно, что производитель применяет этот тип твиттеров, в интересах целостности дизайнерской идеи. К сожалению, нам не приходиться выбирать и остается довольствоваться лишь этим.

Среднечастотный динамик имеет бумажный диффузор, выкрашенный в соответствии с общим дизайном в серебряный цвет. Его диаметр включая подвес составляет 9 сантиметров. Гибкий подвес изготовлен из вспененного полимера и тактильно достаточно мягкий.

Магнитные системы динамических головок имеют магнитное экранирование. Соединение динамиков реализовано параллельное через фильтр первого порядка.

Судя по измеренным графикам мы можем видеть довольно невысокий уровень искажений, но к сожалению, АЧХ имеет неприятную изрезанность ± 6 дБ, начинающуюся с 1 кГц. Как вы знаете изрезанность в АЧХ более неприятна на слух, чем ровный спад или подъем (к примеру, как в средних частотах от 100 Гц до 1 кГц).

Из этих измеренных спектрограмм мы можем понять, что фазоинвертор настроен на частоту в районе 70 Гц.

Таким образом мы выяснили, что рабочий диапазон всей колонки составляет от 70 Гц до 20 кГц при неравномерности АЧХ, составляющей ± 6 дБ.

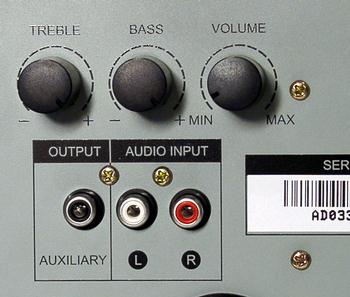

Все элементы коммутации и органы управления располагаются на задней панели правой колонки. Здесь имеются отдельные регуляторы общей громкости, уровня высоких и низких частот, выключатель питания, линейный вход и разъем RCA для подключения левой колонки.

Колонки комплектуются двумя проводами для подключения. Соединительный провод с разъемами миниджек на стерео RCA в длину составляет один метр, с разъемом стерео RCA на концах 1,5 метра. Длина провода для подключения второй колонки составляет 1,5 метра.

Хотя трансформатор и расположен внутри корпуса колонки, удален от усилительной платы наиболее возможным образом. В усилительном тракте производитель использует маломощную двухканальную микросхему LA4508 от Sanyo.

Судя по графикам, при очень невысоком уровне искажений значения мощности могут достигать лишь 5 Вт. Таким образом, мы получаем довольно низкие показатели мощности для подобного класса акустики при невысоком уровне искажений.

Звучание

При субъективном тестировании сигнал снимался с карт Audiotrak ProDigy 7.1 и Creative Audigy2 входящим в комплект проводом. Сразу же нужно отметить, что никакого низкочастотного гула на 50 Гц, возникающего вследствие помех по питанию и щелчков при включении не наблюдается.

Вцелом звучание колонок BBK SP-011 посредственным не является, но и открытия не делает. Вследствие неравномерности АЧХ твиттеров и применения их как класса, в звучании колонок нет достаточной детальности и прозрачности. Характер звучание средних частот отмечается некоторой зажатостью и при прибавлении громкости в звучании начинает преобладать оттенок крикливости. К сожалению, превышающий по громкости основной резонанс среднечастотной головки на 100 Гц не позволяет фазонвертору в значительной мере обогатить звучание низкими частотами. Можно смело порекомендовать к колонкам применение дополнительно активного сабвуфера. Тем более, что у производителя имеется целая линейка активных сабов.

Выводы

Итак, сегодня мы с вами выяснили, что представляют собой активные колонок BBK SP-011. Колонки имеют очень привлекательный внешний вид и невысокую стоимость (порядка $60). Качество звучания полностью соответствует классу применяемых динамических головок и усилительной микросхемы, при этом дополнительное использование активного сабвуфера колонкам явно не повредит.

Источник

Колонки bbk sp 011

9-23 Без выходных!

Активня акустика для подключения к двд проигрывателю и компьютеру. 3 варианта цветов :

фото	характеристики

Выходная мощность, Вт (P.M.P.O.)	2 * 60
Номинальная выходная мощность, Вт (RMS)	2 * 15
Чувствительность, дБ	85
Частотный диапазон, Гц	90 — 18000
Номинальный импеданс, Ом	85
Динамики Низкочастотные / Среднечастотные (диаметр, мм * количество) Высокочастотные (диаметр, мм * количество)	101,6 * 1 20 * 1
Отношение сигнал / шум, дБ	> 71
Размеры Д * Ш * В, мм	160 * 170 * 240
Вес, кг	4,8
Размеры в упаковке, мм	390 * 233 * 293
Вес в упаковке, кг	5

Технические характеристики и дизайн устройства могут быть изменены BBK Electronics без предварительного уведомления.

Не в каждом помещении возможно органично разместить полный комплект акустики или акустическую систему 5.1СН, а если речь идет о детской комнате или кухне, то это еще и не вполне целесообразно. Таким образом, комплект активной акустики является оптимальным выбором для использования в небольших помещениях при подключении к DVD-плееру или видеомагнитофону. Стоит отметить, что область применения данной модели значительно расширяется возможностью подключения к звуковой карте персонального компьютера через имеющийся в комплекте переходник.

Встроенный усилитель мощности
Регулировка громкости
Регулировка тембра
Магнитный экран для защиты радиотехники от магнитного поля
Специальная система отражения низких частот в тыловой части громкоговорителя, обеспечивающая мощный бас
Титановый корпус высокочастотных динамиков, обеспечивающий четкий звук в области высоких частот

Источник

Колонки bbk sp 011

9-23 Без выходных!

Активная акустика для подключения к двд проигрывателю и компьютеру.

фото	характеристики

Выходная мощность, Вт (P.M.P.O.)	2 * 60
Номинальная выходная мощность, Вт (RMS)	2 * 15
Чувствительность, дБ	85
Частотный диапазон, Гц	90 — 18000
Номинальный импеданс, Ом	85
Динамики Низкочастотные / Среднечастотные (диаметр, мм * количество) Высокочастотные (диаметр, мм * количество)	101,6 * 1

20 * 1 Отношение сигнал / шум, дБ > 71 Размеры Д * Ш * В, мм 160 * 170 * 240 Вес, кг 4,8 Размеры в упаковке, мм 390 * 233 * 293 Вес в упаковке, кг 5

Технические характеристики и дизайн устройства могут быть изменены BBK Electronics без предварительного уведомления bbk sp011 — Мультимедийные комплекты и цены

Встроенный усилитель мощности
Регулировка громкости
Регулировка тембра
Магнитный экран для защиты радиотехники от магнитного поля
Специальная система отражения низких частот в тыловой части громкоговорителя, обеспечивающая мощный бас
Титановый корпус высокочастотных динамиков, обеспечивающий четкий звук в области высоких частот
