Стереофоническая кассетная магнитофон-приставка «RUTA-101» STEREO. 1981 год. Сделано в СССР.
Рута-101-стерео
Аудио-форум Алекса
«Рута-201» — волк в овечьей шкуре или «наслед
«Рута-201» — волк в овечьей шкуре или «наслед

Стереофоническая кассетная магнитофон-приставка «RUTA-101» STEREO. 1981 год. Сделано в СССР.

—>

Начальная цена:	10000.00 р
Ставок:	1
Последняя ставка:	10000.00 р
Блиц-цена:	15000.00 р
Помощь: Как покупать? Задать вопрос продавцу
До конца торгов:	—
Лот размещен:	15/08/2021 11:39:41
Окончание торгов:	25/08/2021 11:39:41
Лот находится в городе:	Краснодар (Россия)

Доставка:
по городу:	За дополнительную плату: 200.00 р.
по стране и миру:	Стоимость доставки по стране узнавайте у продавца.
********************************************* Внимательно читайте описание и смотрите фотографии. Стараюсь в них отразить все возможные достоинства и недостатки (изъяны) товара. Если возникли дополнительные вопросы — не стесняйтесь их задать! Постараюсь оперативно на них ответить, а при необходимости добавлю дополнительные фото.

Лоты с 1 рубля не объединяю! Продаю как есть, без претензий, обмена и возврата (Цена определяет правила).
Сначала подумайте перед тем как сделать ставку! Если Вы все же сделали ставку и передумали покупать, то сразу сообщите мне об отмене ставки, не дожидаясь окончания аукциона.

Наложенным платежом не высылаю! Только после 100% предоплаты товара и стоимости доставки.

Более подробную информацию о товаре и его доставке читайте ниже в описании к товару.
********************************************* Оплата: Наличные, Банковская карта, PayPal. Состояние товара: Б/у.

№243247562

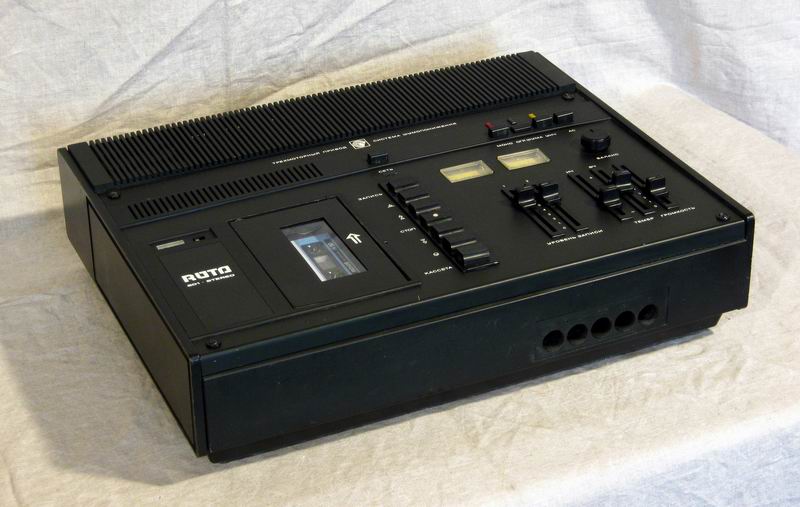

Советский кассетный магнитофон «RUTA-101-STEREO» 1981 года.

Стереофоническая кассетная магнитофон-приставка «Рута-101-стерео» с 1977 года выпускалась Вильнюсским ПСЗ «Вильма». МП позволяет записывать фонограммы и воспроизводить их на стереотелефоны или УКУ. ЛПМ трехмоторный, с электромагнитным управлением приводом головок. Механизм рассчитан на использование кассет МК-60 с лентой типа А4203-3. Имеется возможность использования и хромдиоксидной ленты, обеспечивающей высокое качество записи. В ЛПМ установлен трёхдекадный счётчик расхода магнитной ленты и автостоп, срабатывающий при окончании ленты, ее обрыве или затормаживании. В МП используются движковые регуляторы уровней громкости и записи, стрелочные индикаторы уровня записи. Примёненная в МП компандерная система шумопонижения позволяет улучшить качество звучания, за счёт снижения ВЧ шумов. Диапазон частот 40. 14000 Гц. Коэффициент детонации ±0,2 %. Потребляемая мощность 40 Вт. Габариты МП — 440х265х120 мм. Вес 8 кг.

Стереофонический стационарный полупроводниковый кассетный магнитофон — приставка первого класса »Рута-101-стерео» (СМ-14) служит для записи монофонических и стереофонических программ, а так же для их последующего воспроизведения с помощью стереофонических телефонов или двухканального внешнего усилителя с двумя выносными громкоговорителями.

Вильнюсский приборостроительный завод «Вильма». Выпуск с 1977 года.

Название магнитофона «Рута» — означает популярный садовый цветок, а также женское имя в Литве. Невеста в первый день свадьбы одевала венок из Рут, а на следующий день этот венок сжигали (вспомните знаменитую песню Софии Ротару)

Лентопротяжный механизм в магнитофоне — трехмоторный, с электромагнитным управлением приводом головок. Механизм рассчитан на использование стандартных кассет МК-60 с лентой А4203-3, но мог прекрасно работать и с другими кассетами, заграничными, включая хромоксидные магнитные ленты (чёрные такие, если смотреть на них), обеспечивающие более высокое качество записи и воспроизведения.

Лентопротяжный механизм имеет трех-декадный счетчик метража ленты и полный автостоп, срабатывающий при окончании ленты, ее обрыве или затормаживании в кассете. В электрической части магнитофона используются движковые регуляторы громкости и тембра по низшим и высшим звуковым частотам и стрелочные индикаторы уровня записи в каждом канале.

Применяемая в магнитофоне компандерная система шумопонижения позволяет значительно улучшить качество звучания, за счёт снижения уровня высокочастотных шумов и нужно сказать, что с этой работой она справляется на отлично, в отличии от шумодавов системы «маяк».

Основные технические характеристики:
Тип магнитной ленты — А4203-3.
Рабочий диапазон частот — 40. 14 000 Гц.
Коэффициент детонации — ±0,2 %.
Относительный уровень помех без системы шумопонижения в канале воспроизведения -48,
в канале записи-воспроизведения — -46 дБ.
Снижение уровня помех системой шумопонижения на частотах от 4 кГц и выше 8 дБ.
Потребляемая мощность — 40 Вт.
Габариты — 440х265х120 мм.
Масса около — 8 кг.

Обратите внимание: Фото в описании взяты из интернета. Фото продаваемого аппарата — в галерее (9 фото)

Работоспособность неизвестна. Под восстановление. Визуально если смотреть с задней крышки в районе решетки заметно отсутствие деталей (свободное место от блока питания . ), кроме того передняя крышка не закреплена винтами. На запчасти или в коллекцию. Комплектность и состояние внимательно смотрите на фото. Продается как есть (без гарантий)! Что видите — то и покупаете!

Товары выставлены на нескольких аукционах. В связи с этим неожиданно может быть снят с продажи.

Внимательно читайте описание и смотрите фотографии. Стараюсь в них отразить все возможные достоинства и недостатки (изъяны) товара. Если возникли дополнительные вопросы — не стесняйтесь их задать! Постараюсь оперативно на них ответить, а при необходимости добавлю дополнительные фото.

Так же прошу обратить внимание на стоимость отправки, ведь это дополнительные расходы с вашей стороны. Допускаю некоторое завышение стоимости отправки. Объясняю это тем, что в эту сумму входит: стоимость почтовых услуг, упаковка, и транспортные расходы (живу в пригороде). Большинство малогабаритных вещей отправляю в пластиковых пакетах (почты России) предварительно (при необходимости) защитив пупырчатой пленкой а в некоторых случаях дополнительно в картонной коробке. Исправные компьютерные платы дополнительно могут быть защищены в антистатический пакет. Проданный товар отсылаю Почтой России бандеролью или посылкой в течении 1-2 рабочих дней. После отправления сразу же сообщаю покупателю номер для отслеживания посылки. Если вы предпочитаете другой вид отправления (EMS, транспортная компания, гужевой транспорт, голубиная почта и т.п.) — свяжитесь со мной для обсуждения до покупки товара. Стоимость пересылки нескольких лотов обсуждайте заранее. Стоимость их пересылки будет зависеть от габаритов, веса и пункта назначения посылки. Если предварительно вы не обсудили стоимость доставки нескольких лотов — стоимость отправления будет суммироваться!

Лоты с 1 рубля не объединяю! Продаю как есть, без претензий, обмена и возврата (Цена определяет правила).
Сначала подумайте перед тем как сделать ставку! Если Вы все же сделали ставку и передумали покупать, то сразу сообщите мне об отмене ставки, не дожидаясь окончания аукциона.

Наложенным платежом не высылаю! Только после 100% предоплаты товара и стоимости пересылки, внимательно читайте описание лота и стоимость доставки.

Источник

Рута-101-стерео

Вильнюсский приборостроительный завод «Вильма». Выпуск с 1977 года.

Источник

Аудио-форум Алекса

Клуб любителей винтажной аппаратуры и качественного звука.

«Рута-201» — волк в овечьей шкуре или «наслед

Итак, аппарат 81г.в.

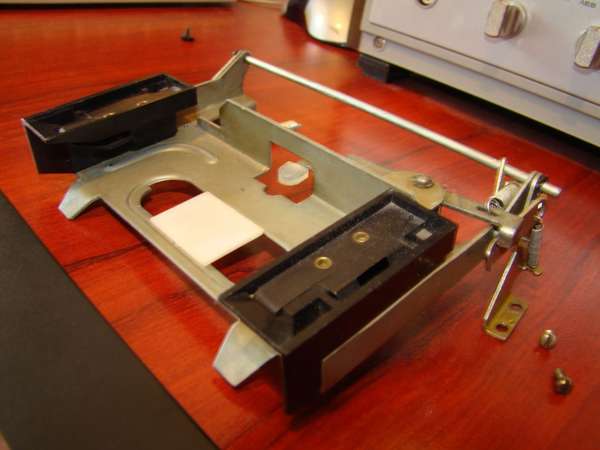

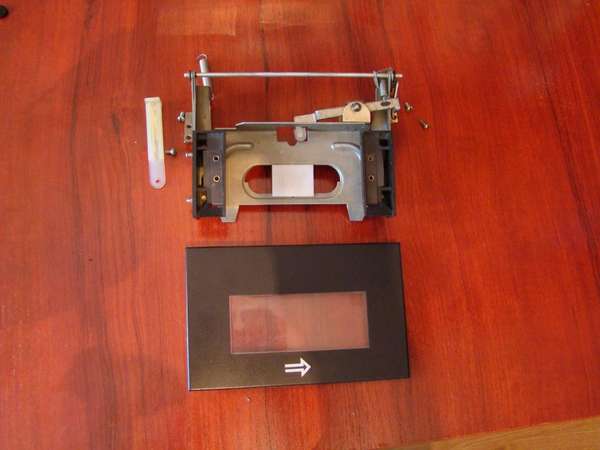

После демонтажа механизма кассетодержателя-крышки кассетного отсека

он же, вид справа на узел управления толкателем кассеты

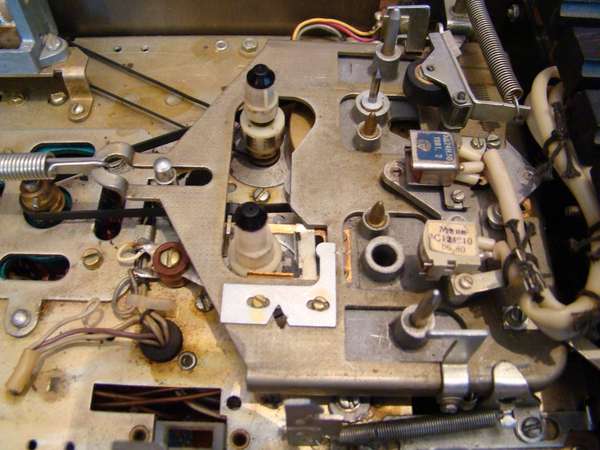

открывается вот такая картина

каретка не имеет и намека на конструктив двух ПР, но на распооженном под ним литом крошнтейне подшипников тонвала и скольжения каретки ЛПМ посадочное место под второй тонвал наличествует

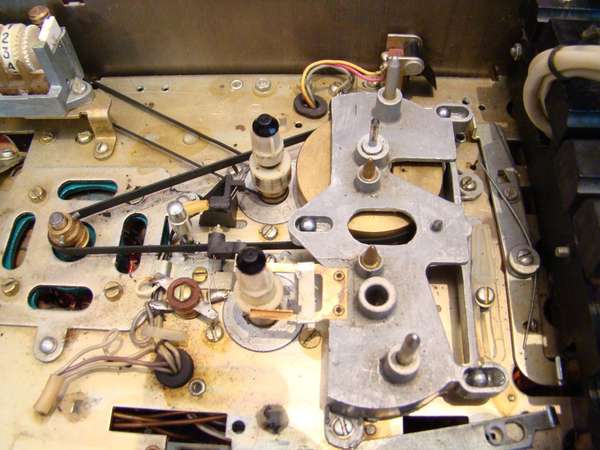

после снятия каретки

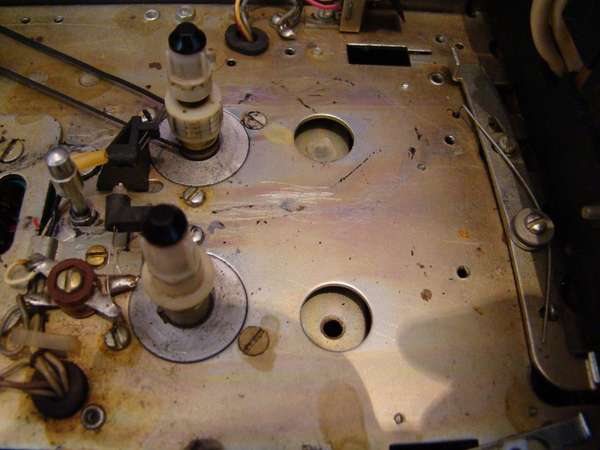

и кронштейна подшипников

начинается самое интересное:
— в видном под шасси опорном кронштейне тонвала также имеется место под второй подпятник (!), но для этого аппарата это уже становится привычным — «гены» дают о себе знать или для его старшей модели, 101-й, тракт ЛПМ все-таки был закрытый, а собирали из одних и тех же деталей.
Другое интересней — ЛПМ не содержит и намека на тормоза в каком-либо их механическом воплощении.
Торомозится он двояко
— при перемотке «до упора» срабатывает трещетка подающего узла и автостоп отключает тянущий движок;

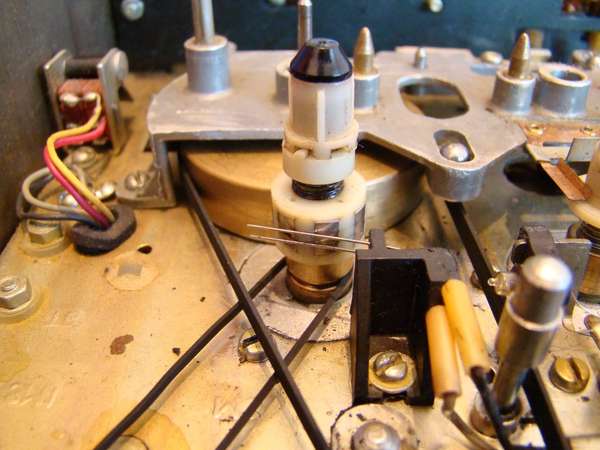

(на фото ниже подающего и приемного узлов она хорошо видна):

— наиболее любопытно поведение ЛПМ при неполной перемотке: по команде «стоп» двигатель тянущего узла обесточивается, а подающий узел получает небольшой импульс на двигатель, заставляющих весь механизм остановиться и опять срабатывает автостоп — все, механизм остановлен!

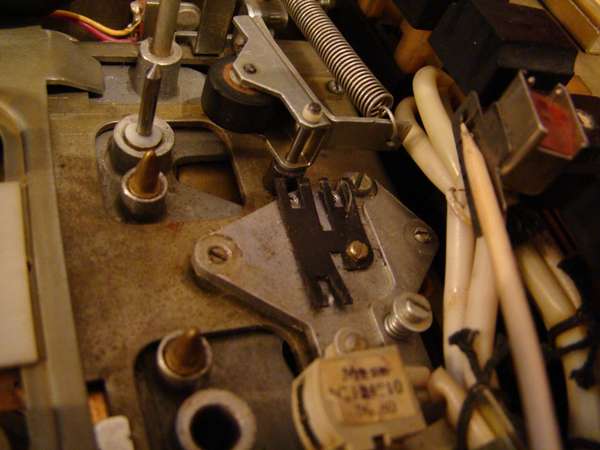

Кстати, датчик автостопа (на последнем фото ниже трещетки) — контактная пара на замыканае, дальше, судя по всему — в схему на ключ и, здравствуй, «сухофрукт» (что и портит пока пейзаж, но в схему еще не совался, сегодня только что успел — пассик нарыл на базарчике и поменял, попутно фоткая и проводя ТО и ТУ ЛПМ).

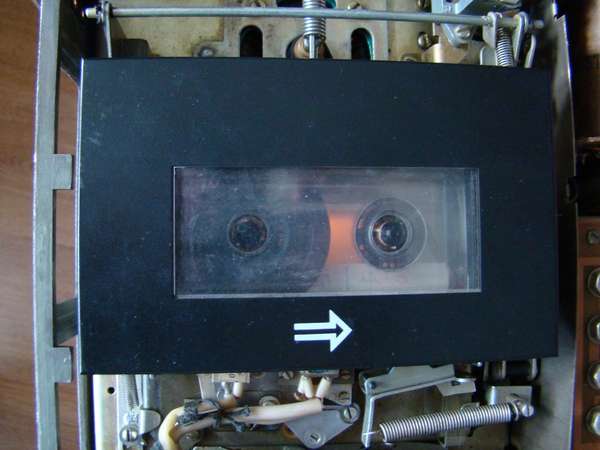

Дальше собирается все это взад и выглядит в итоге вот так:

попутно — ранее заявленные «куча проводов, идущих к подкассетным узлам», на деле оказались всего лишь на контактную пару автостопа и подсветку кассетного отсека

Из любопытного:

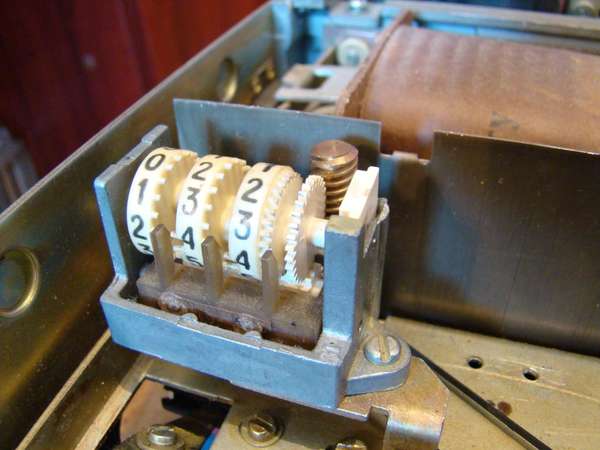

совершенно убойный механический счетчик (кронштейн — металл!, хоть и силумин и червяк из какого-то желтяка) — габариты.

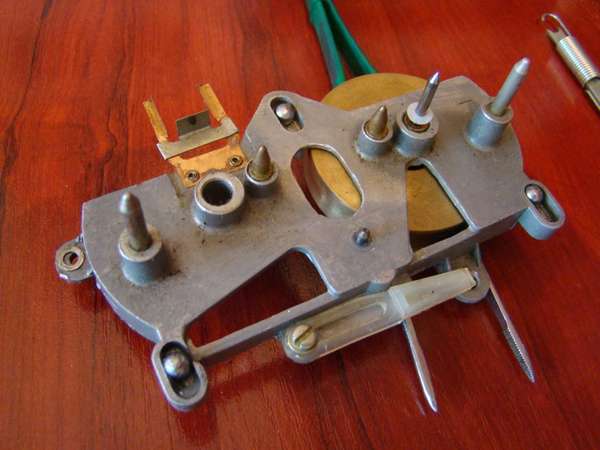

вот эта деталь на кронштейне подшипников (на каретке головок в месте, куда ему возможно упираться, есть ответный капроновый подпятник, но если его выдвинуть, то хода не хватает для нормального прижима ПР к тонвалу) — короче, поставил его на минимум и исключил таким образом из работы.
Нафиг оно вообще надо?

Вроде, когда снимал, не видел там ничего лишнего, не относящегося к рабрте счетчика.
Sedoy, о каких лепестках речь?

Продолжение забавнюшек:
в справочнике Анисимова (86г. 6-е издание) описывается этот аппарат с двухвальным ЛПМ, но с одним ПР, т.е. под закрытый тракт и не строилось, а просто удвоение масс вращения для улучшения мех.характеристик ЛПМ. (хотя тонвал и так не слабо весит).
В рассматриваемой машинке присутствия второго и следов нет — «доупрощались» ?
И это всего-то на четвертом году выпуска модели.

Спасибо! Очень интересно читать и рассматривать!

#11 Непрочитанное сообщение Guest100 » 04 июл 2011 09:30

#12 Непрочитанное сообщение Александр Хрисанов » 04 июл 2011 10:32

У Руты-101 два маховика. Иначе не получался требуемый по ГОСТу коэфф. детонации менее 0,2%.
А для Руты-201 было можно 0,3%, хватало одного маховика.

#13 Непрочитанное сообщение Guest100 » 04 июл 2011 10:44

#14 Непрочитанное сообщение Александр Хрисанов » 04 июл 2011 11:02

#16 Непрочитанное сообщение Guest100 » 04 июл 2011 11:28

И схема ЛПМ 201-й у Анисимова в описании — относится к 101-й. 😀

Знаменитая своими косяками серия справочников! 😀
Но . за неимением родной сопроводительной документации, за счастье было и по нему хоть что-то посмотреть/почитать по сабжу.

#18 Непрочитанное сообщение Guest100 » 04 июл 2011 11:53

#20 Непрочитанное сообщение Александр Хрисанов » 04 июл 2011 12:09

#23 Непрочитанное сообщение Guest100 » 04 июл 2011 12:22

#24 Непрочитанное сообщение Александр Хрисанов » 04 июл 2011 12:47

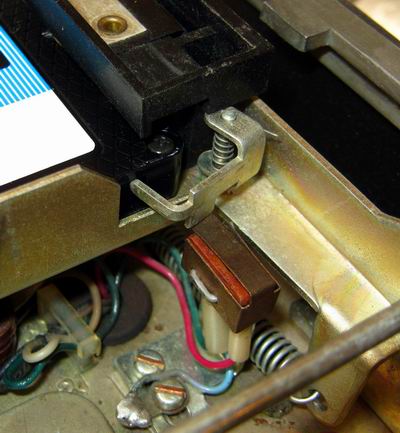

Микрик В5 это действительно блокировка записи.

да уж, 3Д24Н.50 и 3Д24Н.10, это — нечто!

Потому и заморочился не просто прибарахлиться, а довести до рабочего состояния аппарат, чтоб уж определиться на практике, как оно будет звучать, если ему голову поменять.
Не может же быть все так плохо в машинке — задатки обнадеживают.

При рассмотрении «в упор» понемногу всплывают мелкие, но значимые глюки (сетевого выключателя нет — стоит П2К (менять!), некоторые винты по местам креплений узлов отсутствуют (лазили/колхозили/ посеяли !), нет микрика блокировки-предохранителя кассеты от записи («мордернизировали!», блин. ), свидетельствующие о побывании в нутри «радиоваятеля». Плюс — явно не проходящий сигнал даже на линейный выход («сушки», а их там. есть-таки, чему засохнуть. )
Одна радость — ЛПМ и его управление — живы. , как ни странно.
Одним словом, есть над чем поработать.
Зато пришлось освоить «неполную разборку» — кстати, довольно удобно аппарат «делится» — все на МРН-ках, узлы от шасси отделяются без зубила (винтовые крепления в 4-5 точках), собрано до кучи плотно, но разбирается лего.
Фото по блокам — чуть позднее.

#27 Непрочитанное сообщение Guest100 » 04 июл 2011 13:16

#29 Непрочитанное сообщение Guest100 » 04 июл 2011 13:47

#31 Непрочитанное сообщение Александр Хрисанов » 04 июл 2011 20:12

#33 Непрочитанное сообщение Александр Хрисанов » 05 июл 2011 13:24

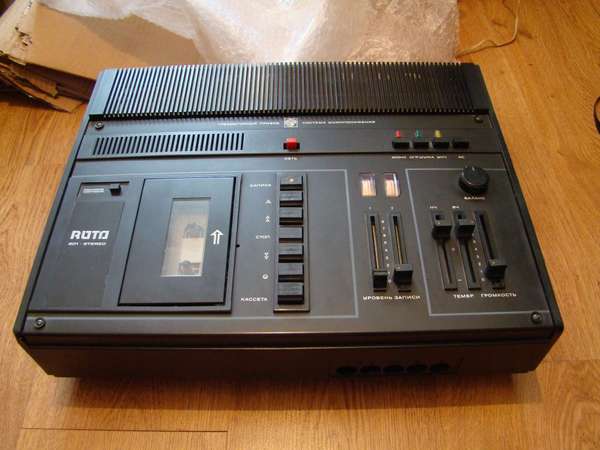

Похоже, что в аппарат одновременно ставили разные индикаторы. И штампов для передней панели было два.
А в «Юном технике» ценился магнитофон весь в чёрном.
Мой приятель Женя даже для покупки такого вступил в приватные отношения с продавцом
и тот отложил ему (за 5 руб.) Руту-201 желаемого колера.

SergPhil генералиссимус
Сообщения: 7459 Зарегистрирован: Ноябрь 21, 2010, 11:05 pm Всего на руках: Заблокировано Репутация: 0 Имя: Mоя аппаратура: http://vinilovyeplastinki.ru/Ламповые-усилители/

https://yadi.sk/d/bbqmBi0RxOe-Vw Откуда: Донецк (ДНР) Благодарил (а): 258 раз Поблагодарили: 196 раз Пол: Контактная информация:

#35 Непрочитанное сообщение Guest100 » 05 июл 2011 16:57

На рекламном проспекте — большие, на имеемом аппарате — уже два малых, вертикально расположенных, (выпуск — 04. 81г.):

интересно, какого г.в. аппарат на фото двумя постами выше?

#37 Непрочитанное сообщение Александр Хрисанов » 05 июл 2011 18:39

отчет по окончании работ (на ближайшую перспективу, по крайней мере)
Итак, приведена в рабочее состояние схема автостопа (лит С2 на плате автостопа ЛПМ портил все), больше ничего трогать не понадобилось — все работает «как по прописям».
Со звуком пришлось-таки ловить «сушки», но оказалось их там всего-то по паре проходных, один опорный и один в питании УВ, замена в одном канале привела все в чувство и он пошел!
Голову поставил 3Д.24.081.
«Из подробностей пикантных»: при замене головы выявилось возможность настройки блока голов по высоте и еще для УГ — по «кивку» — немногие кассетники могут этим похвастаться

Что можно сказать?
С нормально головой аппарат очень уверенно читает, ровненько оба канала тащит до линейного выхода, на «зажатость» звука сетовать не приходится.
Одним словом, если не в ряд с Вилками для повседневной работы, то уж для души на выходной — будет работать, мало чем уступает!
Разве что довольно прилично греется, но при +35 за бортом и стевом двигле, приличном токе стаба и УМ.

Надо отдать должное — при первом знакомстве схема привела в состояние удивления, чем дальше, тем больше — как оно вообще могло работать — УВ всего на двух каскадах, потом на шумодав-усилитель и — линейный выход!
Ничего лишнего, просто, вменяемо, даже несколько разочаровывающе примитивно.
Но уже раздельные тракты УВ и УЗ, соединяющиеся ключами на полевиках с головой при воспроизведении или записи, а не как было тогда обычным — один тракт, «переворачивающийся в зависимости от режима, так что повозиться с настройками для получения звука собственной записи тоже имеется потенциал.
Конструктив очень ремонтопригоден, все на разъемах, легко подлезть ко всему, кроме стабилизатора БП — из-за него и пришлось раскидать весь аппарат по блокам, но это и к лучшему — все мелочи подобрал.

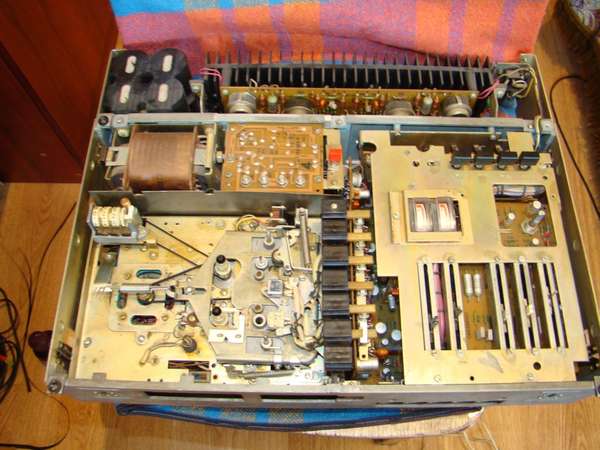

Задно еще немного пофоткал по узлам:

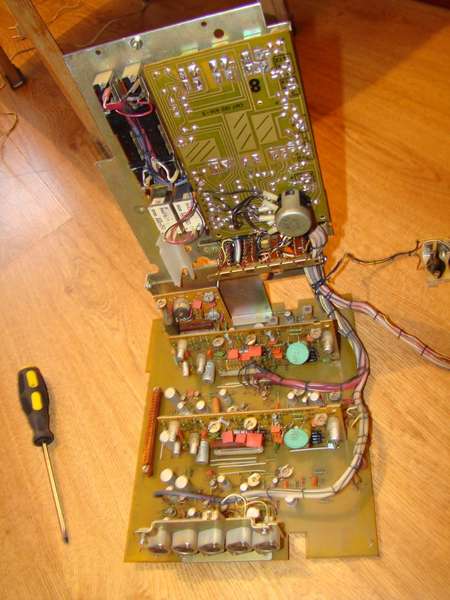

блок УЗВ с шумодавами, и предвара-регуляторов с индикаторами

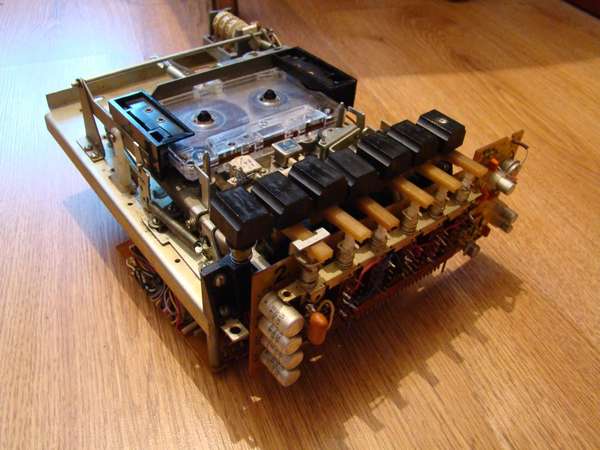

ЛПМ в сборе

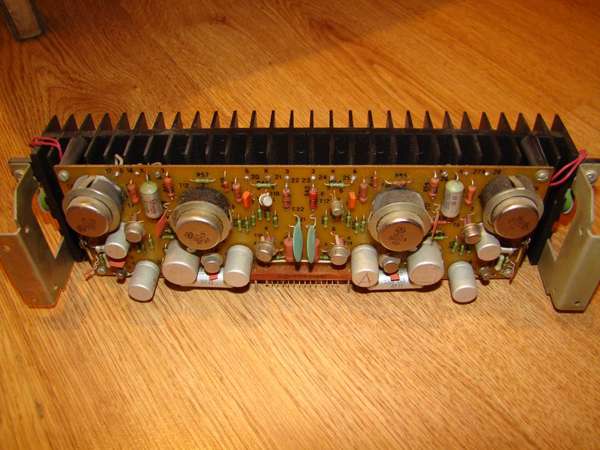

усилитель мощности
