Газораздаточная колонка fas 220 описание

Содержание
  1. Колонка FAS-220
  2. Колонка FAS-220
  3. Электронная топливораздаточная колонка FAS-220 HM №354732
  4. Комплектация
  5. Корпус
  6. Электроника
  7. Гидравлика PN 25
  8. Информация на табло
  9. Информация на доп. панели
  10. Опциональное оборудование
  11. Универсальная ТРК FAS-220WM с возможностью заправки бытовых газовых баллонов

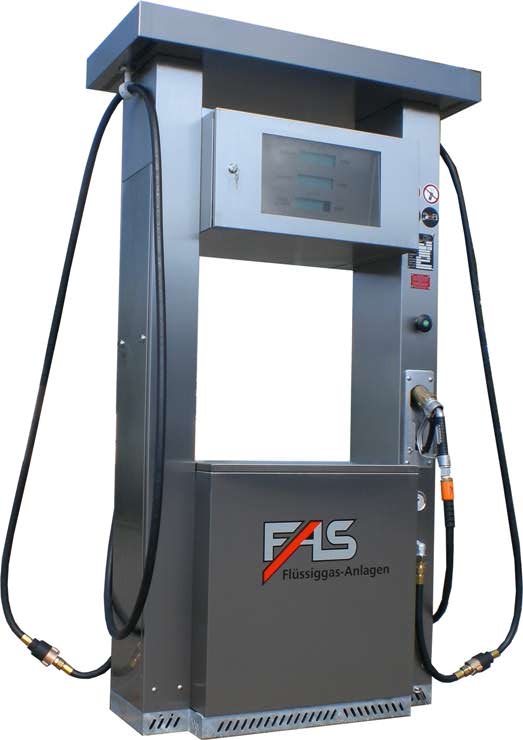

Колонка FAS-220

Газовая электронная заправочная колонка FAS-220 предназначена для заправки автомобилей сжиженным углеводородным газом и может обслуживаться с центрального компьютера станции.

Новое поколение заправочных колонок сохранило все преимущества механических предшественников — долгий срок эксплуатации, надежность, безопасность, точность измерений. В корпусе из нержавеющей стали смонтировано следующее высококачественное FAS-оборудование:

Механика

  1. Специальный кориолисовый счетчик для сжиженных углеводородных газов 5-50 литров/min.
  2. Фильтр тонкой очитки с заменяемым фильтроэлементом.
  3. Газоотсекатель с обратным клапаном.
  4. Шаровые клапаны для подающего и обратного трубопровода.
  5. Манометр 0-25 бар.
  6. Шланг высокого давления с разрывной муфтой, 5 м, токопроводен, давление разрыва 100 бар.
  7. Заправочный пистолет типа R1, для стран СНГ.
  8. Предохранительные клапаны 25 bar, c TUV-приемкой.
  9. Мембранный регулятор.
  10. Дифференциальный клапан.
  11. Скоростной клапан.
  12. Взрывобезопасное электрооборудование.
  13. Выключатель.
  14. Контрольное оснащение для мотора насоса.

Электронный счетный механизм

  1. 1 сетевой узел с реле-модулем.
  2. 1 электронный счетный механизм.
  3. 2 табло.
  4. 2 осветительные лампы (18W).

Оборудование электронного счетного механизма размещено в сепаратном корпусе со степенью защиты — IP 54.

Особенности счетного механизма

  1. Сетевой узел.
  2. Минимальная память данных 5 лет.
  3. Интегрированная диагностическая система.
  4. 2-интегрированных сетевых узла для центрального компьютера станции.
  5. 5-значный суммирующий счетчик для общего учета заправленного топлива, без возможности сброса данных.
  6. Электронный счетчик для учета разовой заправки топлива (газа) в режиме сепаратной работы.
  7. Эксплуатация возможна как в системном, так и в сепаратном режиме. Установка данных осуществляется в зависимости от режима работы непосредственно на колонки или посредством передающей линии на центральном компьютере.

Эксплуатационные возможности

  1. Сепаратный режим при свободной установке.
  2. Системный режим при установке в комплексе заправочной станции.
Читайте также:  Наушники для безопасности ушей

Технические изменения предусмотрены.

Внимание

Мотор, насос, байпасный клапан должны быть расположены вне заправочной колонки неподалеку от емкости и в комплект поставки к колонке не входят. FAS поставляет комплектные газовые заправочные станции и комплектующие к ним. Насосы от 10 до 2000л/мин, байпасные клапаны, запорная арматура, компрессорная техника и многое другое. По Вашему требованию мы охотно вышлем Вам наш FAS-комплектный каталог.

Источник

Колонка FAS-220

Газовая электронная заправочная колонка FAS-220 предназначена для заправки автомобилей сжиженным углеводородным газом и может обслуживаться с центрального компьютера станции.

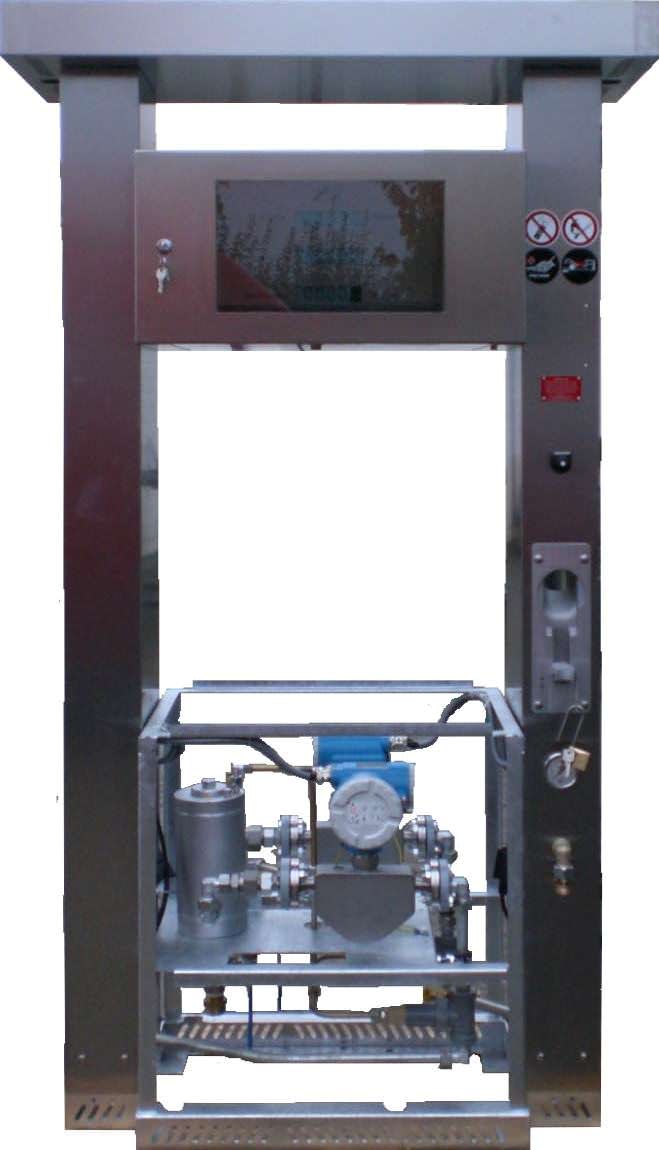

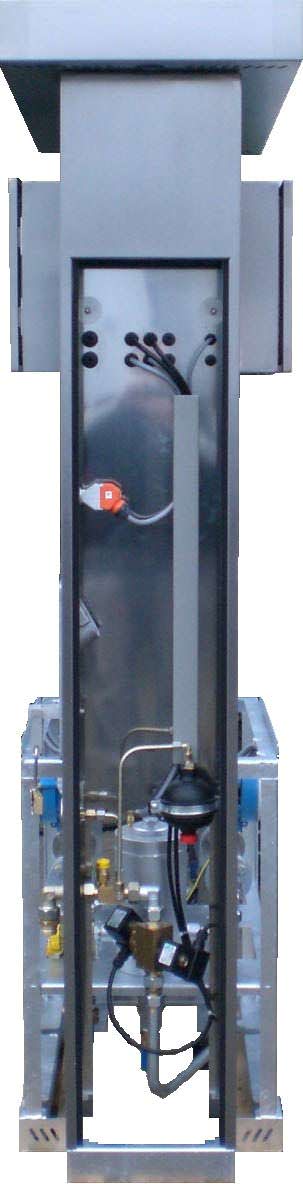

Новое поколение заправочных колонок сохранило все преимущества механических предшественников — долгий срок эксплуатации, надежность, безопасность, точность измерений. В корпусе из нержавеющей стали смонтировано следующее высококачественное FAS-оборудование:

Механика

  • Специальный кориолисовый счетчик для сжиженных углеводородных газов 5-50 литров/min.
  • Фильтр тонкой очитки с заменяемым фильтроэлементом.
  • Газоотсекатель с обратным клапаном.
  • Шаровые клапаны для подающего и обратного трубопровода.
  • Манометр 0-25 бар.
  • Шланг высокого давления с разрывной муфтой, 5 м, токопроводен, давление разрыва 100 бар.
  • Заправочный пистолет типа R1, для стран СНГ.
  • Предохранительные клапаны 25 bar, c TUV-приемкой.
  • Мембранный регулятор.
  • Дифференциальный клапан.
  • Скоростной клапан.
  • Взрывобезопасное электрооборудование.
  • Выключатель.
  • Контрольное оснащение для мотора насоса.

Электронный счетный механизм

  • 1 сетевой узел с реле-модулем.
  • 1 электронный счетный механизм.
  • 2 табло.
  • 2 осветительные лампы (18W).

Оборудование электронного счетного механизма размещено в сепаратном корпусе со степенью защиты — IP 54.

Особенности счетного механизма

  • Сетевой узел.
  • Минимальная память данных 5 лет.
  • Интегрированная диагностическая система.
  • 2-интегрированных сетевых узла для центрального компьютера станции.
  • 5-значный суммирующий счетчик для общего учета заправленного топлива, без возможности сброса данных.
  • Электронный счетчик для учета разовой заправки топлива (газа) в режиме сепаратной работы.
  • Эксплуатация возможна как в системном, так и в сепаратном режиме. Установка данных осуществляется в зависимости от режима работы непосредственно на колонки или посредством передающей линии на центральном компьютере.

Эксплуатационные возможности

  • Сепаратный режим при свободной установке.
  • Системный режим при установке в комплексе заправочной станции.

Технические изменения предусмотрены.

Технические данные

Рабочее давление, бар до 25
Производительность, л/мин.
минимальная 5
максимальная 50
Вес, кг 250
Размеры, мм:
высота(колонка) 2450
высота (механическая часть) 718
ширина 500
глубина 760
Электропитание 230 В, 50 Гц

Размерная схема заправочной колонки FAS-120

Внимание

Мотор, насос, байпасный клапан должны быть расположены вне заправочной колонки неподалеку от емкости и в комплект поставки к колонке не входят. FAS поставляет комплектные газовые заправочные станции и комплектующие к ним. Насосы от 10 до 2000л/мин, байпасные клапаны, запорная арматура, компрессорная техника и многое другое. По Вашему требованию мы охотно вышлем Вам наш FAS-комплектный каталог.

Наша компания является представителем и сервисным центром компаний Фасэнергомаш, Corken, ReGo, Edur
на территории РФ

Источник

Электронная топливораздаточная колонка FAS-220 HM №354732

Электронная газовая заправочная колонка тип FAS-220 HM для отпуска сжиженных углеводородных газов потребителю в литрах с возможностью учета отпущенного газа в килограммах при помощи установленной в колонке дополнительной панели учета.

Версия: однопистолетная, с кориолисным счетчиком.

Комплектация

Корпус

  • Нержавеющая сталь;
  • Модель корпуса «HIGH MAST».

Электроника

  • Электронная часть: тип ER 4;
  • Сетевой узел 230 V AC/50 Гц;
  • Панель считывания текущих показаний со счётчика в килограммах (внутри);
  • LCD-табло (показания в литрах);
  • Поворотный выключатель.

Гидравлика PN 25

  • Специальный кориолисовый счетчик для сжиженных углеводородных газов 5-50 литров/мин;
  • Отсекатель паровой фазы с интегрированным фильтром тонкой очистки;
  • Дифференциальный клапан;
  • Обратный клапан;
  • Мембранный регулятор;
  • Шланг высокого давления LPG 19 с скоростным клапаном в качестве предохранительной функции, длина 5 м;
  • Система автоматического возврата шланга в исходное положение;
  • Разрывная муфта;
  • Предохранительные клапаны RegO 25 bar;
  • Заправочная струбцина тип Т3 (или R1);
  • Монтажный узел вход/жидкая фаза: шаровой клапан 1″NPT IG;
  • Монтажный узел выход/паровая фаза: шаровой клапан 3/4″ NPT IG.

Информация на табло

  • Цена за литр;
  • Количество заправленных литров;
  • Общая стоимость.

Информация на доп. панели

  • Суммирующие данные о количестве заправленных килограммов;
  • Плотность;
  • Температура.

С аттестатом 2.1 EN 10 204.

Опциональное оборудование

  • Электромагнитный клапан (одно- или духступенчатый);
  • Электрообогрев электроники;
  • Диэлектрические фланцы для монтажа подземного трубопровода.

Срок поставки: 6-8 недель

Вся представленная информация на данном сайте носит информационный характер, и ни при каких условиях не является публичной или иной офертой, определяемой положениями Гражданского кодекса РФ.

Все материалы, размещённые на сайте, защищены авторским правом. Любое коммерческое использование, воспроизведение, распространение, изменение, передача или преобразование либо любой другой тип распространения информации или элементов, содержащихся на Веб-сайте, с помощью любых средств, прямо не разрешенных компанией ООО «Фасэнергомаш», строго запрещено.

Источник

Универсальная ТРК FAS-220WM с возможностью заправки бытовых газовых баллонов

FAS-Nr. 354752

Универсальная газозаправочная колонка FAS-220 WM с постом заправки бытовых газовых баллонов:

  1. Заправка автомобилей и заправка 27- и 50-литровых газовых баллонов с помощью специализированного оборудования!
  2. Гарантированное и безопасное наполнение бытовых баллонов!
  3. Полный контроль процесса наполнения с архивированием последних 5000 наполнений!
  4. Учет массы (кг), объема (л), плотности отпускаемого топлива, а также количества, веса и типа баллонов;
  5. Соответствие всем требованиям надзорных организаций.

Технические характеристики:

  1. Электронная часть — ER4/ 230 В 50 Гц;
  2. Панель данных расходомера (в кг)/ Внешнее ЖК-табло (л) — 1 (внутри)/1;
  3. Гидравлика PN25;
  4. Арматура: отсекатель паровой фазы с фильтром тонкой очистки, комплект клапанов (дифференциальный, обратный, предохранительный клапаны, мембранный регулятор), шланг высокого давления (5 м) LPG 19 со скоростным клапаном и разрывной муфтой);
  5. Узел входа (жидкая фаза)/Узел выхода (паровая фаза) — шаровой клапан 1″ NPT IG/ шаровой клапан 3/4″ NPT IG;

Информационные данные на внешнем табло:

  1. «Цена за литр»;
  2. «Количество литров»;
  3. «Общая стоимость»;
  4. «Вес тары»;
  5. «Количество СУГ»;
  6. «Вес полного баллона».

Информационные данные на служебной внутренней панели:

  1. Количество отпущенного продукта в килограммах;
  2. Текущие данные о плотности и температуре СУГ.

Дополнительное оборудование (поставляется отдельно):

  1. Электромагнитный клапан (1- или 2-ступенчатый);
  2. Узел электрообогрева колонки;
  3. Комплект диэлектрических фланцев для монтажа подземного трубопровода.

Владелец автотранспортного средства получает информацию о литрах, стоимости за литр и общей суммы к оплате. Оператор и надзорный персонал АГЗС получают возможность полного учета всех параметров СУГ с помошью дополнительного монитора, расположенного внутри заправочной колонки. Заправка бытовых газовых баллонов емкостью 5, 27 и 50 л осуществляется по отдельно выделенной линии на специализированном оборудовании.

Особенности:

  1. Каждый баллон перед наполнением взвешивается на специальной весовой платформе;
  2. Автоматически определяется количество СУГ в килограммах, подлежащих к заправке в баллон;
  3. Подключение баллона к посту заправки осуществляется двумя струбцинами;
  4. По достижении заданного веса процесс наполнения прекращается автоматически;
  5. Оператор и владелец баллона имеют возможность полного контроля за количеством заправленного СУГ в баллон, интегрированная система контроля предотвращает переполнение баллона.

Управление процессом заправки баллонов осуществляется с помощью специализированого пункта управления:

  1. F1-F5 => функциональные клавиши для каждого пункта меню;
  2. ESC => отмена операции или возврат в главное меню;
  3. PLU-символ => ввод веса наполнения и вид топлива;
  4. >T ввод тары баллона;
  5. SET => установка времени;
  6. >0 обнуление;
  7. Ввод => подтверждение ввода данных или старт наполнения;
  8. ON/OFF => включение/выключение дисплея.

Перед наполнением определяется вес тары баллона.

Вносится количество СУГ для заправки баллона.
Прекращение заправки происходит в автоматическом режиме;
Блок памяти сохраняет данные о последних 5000 операциях.
