DIY DSP M1 Полнодиапазонный FM радиомодуль стерео/ТВ Звук/MW/SW модуль приема AM
Последнее обновление: 07.03.2021
Мы поддерживаем дропшиппинг, добро пожаловать дропшиппинг свяжитесь с нами Примечание:

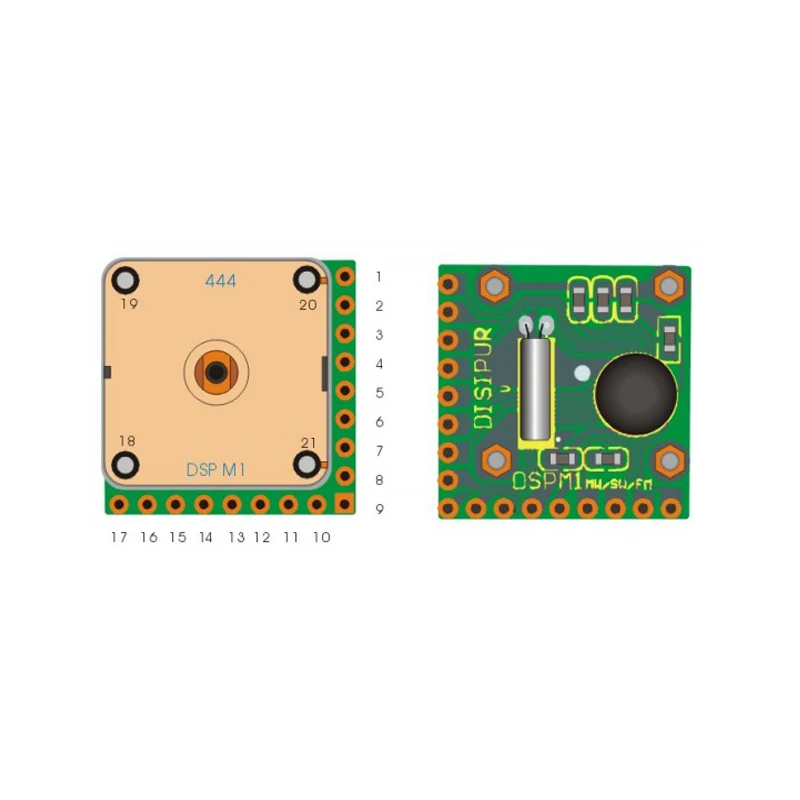

1. Мы можем предоставить подробные спецификации продукта и схемы приложений (отправка по электронной почте), не предоставляем послепродажную техническую поддержку, пожалуйста, поймите! 2. Как показано на рисунке, этот продукт доступен в двух размерах: DSPM1 совместим (размер PVC444) и DSPM2 (совместимый размер PVC443), доставка по умолчанию: Маленький Размер DSPM1. ( DSPM2 был отменен ).
Характеристики: Модель: DSPM1 ( Маленький Размер) (Доставка по умолчанию)
Мощность поставки: 2V-4,5 вольт постоянного тока (тип. 3,3 V) Рабочая температура: -40-85 ℃ FM: Чувствительность 56-108 МГц Рабочая модель: 1. Режим FM 2. Режим ТВ-звука 3. Режим AM 4. Коротковолновый режим Особенности: Поддержка FM диапазона по всему миру (56
108 МГц) Поддержка ТВ Аудио диапазона (174
223 МГц) Поддержка во всем мире волновой полосы (520
1710 кГц) Поддержка по всему миру коротковолновой полосы (4,75
21,85 МГц) Поддерживает широкий диапазон напряжения питания: 2,0 V
4,5 V FM стерео выход PLL Частотный контроль AGC Точная цифровая Демодуляция Функция адаптивного подавления шума FM бас Поддержка аналогового/электронного регулировки громкости FM поддержка и 75us де-акцент 50uS Интегрированный LDO Pb-free / RoHS совместимый Встроенный аудио усилитель на выходе может управлять динамиком Встроенный бистабильный переключатель и светодиодный драйвер Поддержка инструкций настройки TUND Преимущество: Все полосы свободной отладки дизайн, основная потребность в отладке станции Минимальный дизайн периферийной цепи для улучшения выхода сократить время производства До 80% сокращение производственных процессов и человеческого Простой дизайн PCB может быть уменьшен до 90% времени проектирования Цифровая реализация DSP за пределами традиционной электрической производительности Применение: Настольные Радиоприемники, портативные радиоприемники Радиочасы Бум-боксы Посылка включает в себя: 1x Полнодиапазонный радиомодуль DSP
