Xiaomi Bluetooth 4.0 Speaker — вскрытие известной колонки
Этак колонка известна уже всем интересующимся темой портативной акустики, неоднократно похвалена, продаётся решительно везде и продолжает радовать почтенную публику прекрасным, на мой взгляд, соотношением цена/качество/функционал. Однако многие вещи, имеющие начало, имеют и безвременный конец — и иногда возникает необходимость разобрать сабж для ремонта. Кому интересно — пожалуйте к прочтению.
Не буду расписывать тонкости заказа сабжа на Алиэкспрессе — в заголовке указан самый дешёвый продавец на момент написания обзора. К тому же такую колонку за те же 2 т.р. легко купить с рук в состоянии новой, по крайней мере в Москве. В оффлайновых магазинах за эти деньги попадается «международная», или «индийская» версия — без слота microSD — будьте внимательны.
Итак, у меня и ближайших друзей таких колонок уже четыре. В полном соответствии с теорией вероятности, отягощённой присутствием достойных продолжателей рода в возрасте до 3-х лет, одна из этих колонок рухнула-таки со стола на кафельный пол, и в ней что-то закувыркалось. Консилиум потрошителей постановил: вскрытие!
Однако девайс сбит плотно и выглядит неприступно. В интернете есть фото потрохов из документов FCC(файл Internal Photos), но про собственно разборку нигде нет ни слова. Что же, консилиуму потрошителей не привыкать к бесчеловечным экспериментам. Начнём.
Для начала отклеиваем резиновую ножку со стороны слота microSD. Под ней — единственный винтик. Выкручиваем. Ничего не происходит. 🙂
Теперь вооружаемся тонким ножом (брелок Victorinox подойдёт:)) и пытаемся отжать защёлки всё на той же крышке с SD-слотом, по узким её сторонам. На картинках ниже видно, как они расположены. При известной аккуратности крышка вынимается легко, она не приклеена. Зато в неё вклеен микрофон, и к нему идёт провод — но он достаточно прочный и ничему не помешает.
Теперь тем же ножом проходимся в зазоре противоположной крышки, чтобы отклеить от лицевой стороны металлического корпуса скотч, удерживающий внутренности. Также подрежем и зазор со стороны уже снятой крышки. Будьте осторожны, не вставляйте нож слишком глубоко, чтобы не повредить резиновую прокладку между потрохами и корпусом.На фото извлечённых потрохов будет виден и скотч, и прокладка.

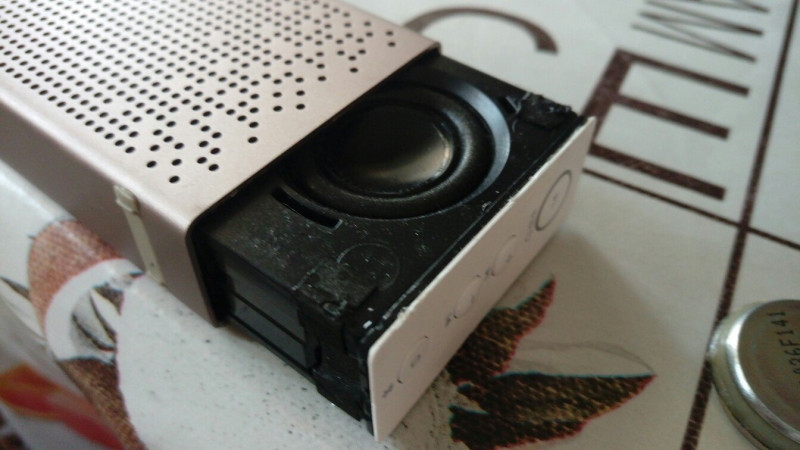

Отклеив скотч, аккуратно и довольно сильно нажимаем на потроха со стороны снятой крышки. Не давите на плату — лучше упереться каким-нибудь инструментом в пластиковое основание внутреннего блока или воспользоваться кончиком ножа как рычагом. Усилие нужно достаточно большое и в течение некоторого времени, но, если Вы предварительно вывернули винт под ножкой, то потроха держатся только на скотче и в конце концов должны выйти. У края видны две изорванных полоски скотча миллиметров по 7.
Извлекаем потроха, проталкивая за ними и левую крышку на проводе в корпус. На аккумуляторе видны две полосы пенного скотча — он односторонний, за корпус не держит, на извлечение не влияет. По периметру тыльной стороны идёт та самая резиновая прокладка, обеспечивающая герметичность объёма колонки с тыльной стороны динамиков и правильную раскачку пассивного излучателя, от которой целиком зависит качественное воспроизведение басов в таких системах. В районе разъёма на фото прокладка помята — издержки китайской сборки. If any — выправляем и присаживаем на суперклей. Старайтесь при вскрытии не погнуть корпус и не повредить прокладку — иначе убьётся бас.

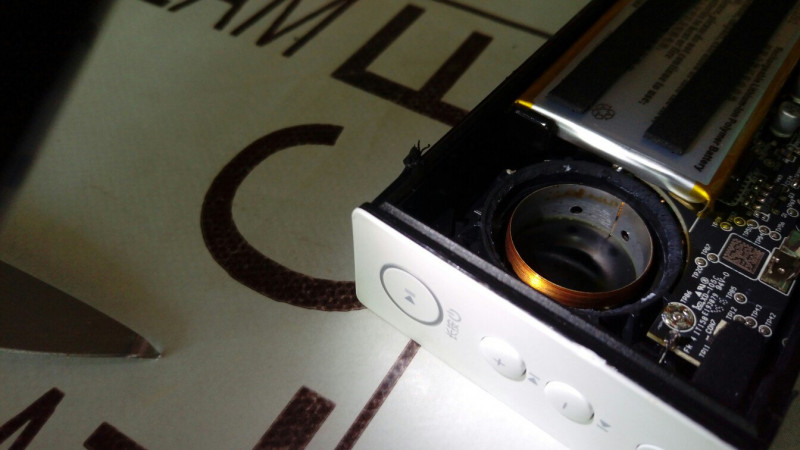

А вот и он — больной зуб виновник разборки. От удара у динамика откололся магнит. Причём не по клеевому шву (типа поксипола), а по материалу (пластик с большим количеством наполнителя, потому хрупкий).
Магнит неодимовый, достаточно мощный 🙂
Катушка динамика достаточно большого диаметра, намотана на алюминиевом каркасе (прочность и хороший теплоотвод) с зазором для исключения короткозамкнутого витка (видно на фото). Если у Вас тоже отлетел магнит — проверьте, не загнулись ли края каркаса и не замкнулся ли зазор. Если что — аккуратно поправьте, не поцарапав провод.
Кстати, коллеги, если кто знает, где купить такие или проверенно сопоставимые по качеству динамики отдельно — поделитесь, плз.
Аккумулятор мешает поставить магнит на место, а отклеить его очень проблематично. Поэтому тщательно осматириваем излом, примеряем магнит, чтобы вставал на старое место без зазора, и только потом клеим. Я закапал под спозиционированный магнит немного (. ) суперклея с помощью зубочистки и сильно прижал на десять секунд. Для надёжности выступивший клей засыпал содой — эта смесь мгновенно твердеет, образуя достаточно плотный объёмный шов. Остатки соды тщательно выдуваем из динамика. В идеале склеенный девайс лучше оставить в покое на недельку, чтобы «секундный» клей полимеризовался в глубине шва. Естественно, вместо суперклея можно использовать быструю эпоксидку или даже «Момент» — в небольших количествах, чтобы капли клея не попали в магнитный зазор и на катушку.
Проверьте, не шуршит ли восстановленный динамик катушкой об магнит. Если шуршит — можно склеенное разобрать феном, но осторожно — суперклей размягчается при 70°C, а неодимовый магнит может размагнититься уже при 90! ТАк что лучше будьте аккуратны с самого начала.
Собираем всё как было:
Собранная колонка зазвучала сразу, прежний звук полностью восстановился, на полной громкости динамик не развалился 🙂
Надеюсь, что данный отчёт помог кому-то в нелёгком деле обуздания электронного дракона.
Всем удачи!
