Приветствую уважаемые дамы и господа!
Занимаюсь разработкой носимого устройства с целью исследования технологий LoRaWAN и BLE 5.0. А также поработать с энергоэффективными режимами работы МК STM32L4-серии.
Исходные данные:
где — D3 микросхема зарядки Li-ion\Li-Pol аккумулятора (MCP73831),
D4 — DC\DC преобразователь USB -> 3.3V (LM3671),
D5 — DC\DC преобразователь VBAT -> 3.3V (LM3671).
Суть моего вопроса:
Если присутствует напряжение VBUS (USB), то необходимо выключать преобразователь D5 сигналом LM3671_BAT, но включать D4 сигналом LM3671_USB.
Таким образом получается, что аккумулятор будет заряжаться, а питаться прибор будет от USB.
Мои предположения, рассуждения и решения которые я вижу:
Если управлять преобразователями при помощи GPIO портов МК, то получится, что как только питание по USB отключится, то прибор выключится быстрее, чем успеет включиться преобразователь работающий от VBAT, ввиду чего я такое решение и отмёл. Использовать небольшую схемку на двух полевых транзисторах в одном корпусе (p и n типа). В симуляторе вроде как всё работает, но вероятно может произойти та же ситуация, что и в случае 1;
Использовать микросхему выполняющую данную задачу, но тут играет роль, что достать её сложно, стоит 7$ и выглядит как overkill для такой простой задачи. Покидайтесь, пожалуйста, камнями и критикой решений, своими вариантами решения задачи или же исправлениями к приложенным схемам.
————————————————————————————————————————————————————————————-
Если вдруг кого-то заинтересует,
то вот ссылка на GitHub проекта,
а так же ссылка на GitHub библиотеки.
Используются шрифты T-Flex GOST, можно получить по ссылке.
Помогите пожалуйста разобраться с питанием
1) надо ли тут понижайка/ повышайка DC-DC?
2) как предохранить плату от помех при нагрузке.
Скетч прошивки тоже могу выложит, он максимально простой.
Также печатную плату тоже выложу как доделаю схему.
Сгорел контроллер питания в колонке, батарейка 7.4 вольта. Помогите подобрать такой же контролер, либо аналог. Весь интернет обрыл,ничего не нашёл (
Здравствуйте. Помогите пожалуйста. Хочу сделать поворотники на велосипед.
Подойдет ли аккумулятор для ноутбука 11,1V, 4080mAh, имеется реле 12V, для светодиодов 12V. Не сгорят ли они, ампераж вроде большой? И как подключаться для зарядки батареи и питания светодиодов. Мультиметром на контактах, на микросхеме ничего не показывает. на контактах парных батарей, на всех, 5 v, на парах 2 v.
Подскажите пожалуйста:
1. не сгорят ли светодиоды, при мигании и постоянном горении(фара и стоп-сигнал)?
2. подойдет ли этот аккумулятор?
3. как его заряжать?
4. нужна ли вообще эта микросхема на батареях?
Заранее спасибо огромное
Источник
Доработка китайской акустики (SVEN SPS-678)
Привет, %username%. Сегодня я расскажу как немного апгрейдить твою компьютерную акустику. Сразу оговорюсь, что данное руководство не преследует цель сделать из твоей акустики B&W, а лишь в разумных пределах улучшить звучание при минимальных затратах времени и денег.
Итак, имеем такие вот колонки:
В чем проблема подобных девайсов?? А в том, что китайцы экономят совершенно на всем, в чем мы можем убедиться, взглянув на принципиальную схему усилителя, найденную на просторах сети:
Колонки имеют все практически идентичную схему, так что тебе, %username%, не должно составить труда разобраться.
Здесь можно скачать в полном размере.
Вскрыв, ты должен увидеть примерно такую картину:
Что нам понадобится:
- паяльник
- припой
- флюс
- термоусадочная трубка
- детали по вкусу 🙂
Блок питания
Начнем с блока питания. Трансформатор 2*13V 1.2A. Но как же так, %username%. Ведь на коробочке написано, что колонки должны выдавать каждая по 18 Вт мощности, а с таким трансформатором получается всего P=U*I=15.6 Вт на 2 канала. Но здесь все на самом деле немного сложнее. Такой расчет будет верен для синусоидального сигнала, но реальный музыкальный сигнал намного сложнее, он достигает своих максимумов достаточно редко. Если взять средний уровень сигнала, то по сравнению с синусом, он в несколько раз меньше. Исчерпывающую информацию вы можете найти в этой статье.
Так что воспльзовавшись программой можно убедиться, что наш трансформатор почти вписывается в требования.
Выпрямитель.
Дальше у нас диодный мост D1-D4 из диодов 1N4007. 1-амперные диоды, заменяем на диоды Шоттки, так как прямое падения напряжения на них меньше чем на кремниевых диодах. Я поставил 1N5819. Подойдут любые диоды, лишь бы ток и обратное напряжение подходили под параметры схемы.
В среднем падение напряжения на кремниевых диодах составляет 0.5-0.6В, на моих экземплярах падения напряжения составило всего 150 мВ.
И не забываем очень жирно смазывать флюсом места пайки, тогда припой соберется в красивые блестящие шарики вокруг выводов. Если намазать мало, то он будет плохо приставать к контактам и растекаться во все стороны.
Конденсаторы фильтра
Здесь мастера из поднебесной тоже решили сэкономить и поставили всего 3300 мкФ в плечо. Маловато, надо увеличивать, только без фанатизма. Чем больше емкости ставишь, тем больший ток идет через диоды в момент заряда конденсаторов и они могут не выдержать.
Я поставил дополнительно еще по 4700 мкФ в плечо, оставив родные.
С блоком питания все.
Усилитель.
На входе стоят электролиты (С9, С10) — непорядок, так как он работает на переменном токе без смещения, что совсем не хорошо. В даташите на микросхему стоит конденсатор емкостью 1 мкФ, правда тоже электролит.
Идем в магазин и покупаем наш отечественный пленочный К73-17 емкостью 1 мкФ и ставим его. Так как он намного больше электролита, то на ноги лучше одеть термоусадку, чтобы ничего не замкнуло. Запаиваем:
Кроссовер
Если так можно назвать электролитический конденсатор 4.7 мкФ.
Тут есть два варианта:
- просто ставим пленку
- соображаем новый кроссовер
У нас стоит конденсатор на твиттере, который режет нижние частоты (фильтр 1 порядка), а на низкочастотный динамик идет весь диапазон. Можно было бы сделать кроссовер, но соотношение качество/трудоемкость получилось бы не в пользу качества. Поэтому выбираем первый вариант. И опять ставим пленочный конденсатор К73-17 4.7 мкФ:
Аналогичную операцию не забываем произвести и во второй колонке.
Темброблок
Тоже не блещет искусной разработкой, поэтому при желании можно его отключить, соединив провода со входа сразу с регулятором громкости (R9, R10). Но я пока решил оставить.
Источник
Транcформатор колонок Sven SPS-700
Гудит трансформатор колонок Sven SPS-700.
MODEL: TL-57-C2612
P/N: 10.2.001.0090
INPUT: 220V
50Hz
OUTPUT: 13V*2 1,2A
Подскажите каким трансформатором его лучше заменить и где купить.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Гудит точно трансформатор.

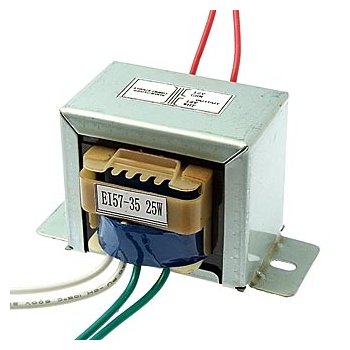

Трансформатор ТП-30-8 подойдет?
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
тн36-127/220-50 (тн36-220-50)
тн46-127/220-50 (тн46-220-50)
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
