Обзор трех акустических систем Golden Field: JHT-215, JHT-333 и G8310
Акустические системы под маркой Golden Field (GF) к нам на обзор попали впервые. Что мы знаем об этом производителе? Компания Dongguan Golden Field Industrial Co.,Ltd., основанная в 1993 году, известна на мировом рынке компьютерных комплектующих благодаря производству компьютерных корпусов, блоков питания, мультимедийных систем, клавиатур и т.д. Продукция компании Golden Field хорошо зарекомендовала себя в странах Азии, Европы и США. Исследовательские лаборатории компании расположены в Китае, Корее и Сингапуре. Производство размещено на 4 основных заводах с автоматизированными линиями. Следует отметить, что Golden Field занимает ведущие позиции в Китае по производству компьютерных корпусов и источников питания.
В обзоре мы рассмотрим три модели акустических систем GF: JHT-215, JHT-333 и G8310.
Внешний вид и конструкция
Первой мы рассмотрим самую маленькую акустическую систему – JHT-215. Внешний вид этих колонок весьма симпатичный. Дизайн выполнен в классическом стиле, с красивыми декоративными панелями сателлитов, изготовленными из окрашенного в серебристый цвет пластика. С тыльной стороны практически ничего интересного, кроме специальных отверстий, через которые выведены несъемные коммутационные провода, нет.
Корпуса колонок изготовлены из 6 мм МДФ и снаружи качественно оклеены декоративной пленкой черного цвета. Передняя декоративная панель сателлитов несъемная, представляет собой пластиковый каркас с натянутой акустической тканью черного цвета. Все стыки корпуса хорошо промазаны клеем, а в некоторых местах еще дополнительно укреплены планками.
В сателлитах используется по одному 3″ широкополосному динамику. На верхней грани левого сателлита, в котором находится вся электронная начинка, расположен светодиодный индикатор работы устройства, кнопка включения (Power) и основные органы управления, позволяющие пользователю регулировать общую громкость и уровень тембра СЧ. Внутри корпуса на верхней стенке была обнаружена плата, на которой распаяны упомянутые органы регуляторов. На тыльной стенке расположился небольшой маломощный Ш-образный трансформатор (выдающий 9В/0.5A) и плата, на которой собран усилительный каскад. Последний построен на базе одной микросхемы в корпусе DIP16. Радиатор охлаждения на данной микросхеме очень скромных габаритов, что говорит о невысокой мощности рассматриваемой акустики.
С «младшенькой» системой разобрались, переходим к более продвинутой – JHT-333. Данная модель внешне отличается от JHT-215 наличием сабвуфера, в котором находится вся электронная начинка.
Сателлиты пассивные, и по конструкции внешне сходны с сателлитами модели JHT-215. В них также используется по одному 3″ широкополосному динамику. Динамические головки колонок имеют магнитное экранирование, что позволяет, не опасаясь возможных наводок, ставить их в непосредственной близости от, например, ЭЛТ-монитора. Также внутри сателлита на боковой стенке был обнаружен небольшой кусок акустического синтепона для «демпфирования». С тыльной стороны на сателлитах находятся специальные отверстия для крепления на стене и отверстия, через которые выведены несъемные коммутационные провода.
Корпус сабвуфера выполнен из МДФ и оклеен декоративной пленкой черного цвета. Передняя пластиковая панель несъемная. На нее вынесен светодиодный индикатор работы устройства и основные органы управления: регулятор общей громкости и уровня тембра СЧ и ВЧ. Также на переднюю панель выведен 55 мм порт фазоинвертора.
На тыльной стороне сабвуфера находится панель, на которой расположена кнопка включения устройства и все коммутационные выходы: 2 RCA (для подключения пары сателлитов) и вход mini-jack (для коммутации с источником звука).
Внутри корпус сабвуфера двухкамерный, акустическое оформление – бандпас 4-го порядка. Подобное оформление ящика позволяет получить максимальный КПД при минимальных габаритах сабвуфера. Внутри НЧ-колонки на внутренней перегородке находится 5″ динамик (4 Ом). Для питания аудиосистемы используется маломощный Ш-образный трансформатор EI-48, рассчитанный на сетевое напряжение 220-240 В и выдающий 2 x 0.85A / 12 В. В фильтре питания стоит пара конденсаторов 3300 мкФ 25 В.
Усилительный каскад акустической системы GF JHT-333 расположен на одной плате и построен на базе трех хорошо известных микросхем TDA2030A. Радиатором охлаждения для них служит общая задняя стенка.
А теперь пришло время рассмотреть самую большую акустическую систему в данном обзоре – Golden Field G8310. Данная модель по внешнему виду не имеет ничего общего с предыдущими. Более того, она самая мощная из всех рассмотренных мультимедийных систем производства Golden Field. Изюминку сателлитам придают четыре вставки из красного пластика с серебристыми заклепками по периметру декоративной панели. Дизайн сабвуфера просто великолепен, внешне все необычно, но в то же время гармонично и сбалансировано.
Динамики сателлитов полностью прикрыты защитными сетками, представляющими собой пластиковый каркас с натянутой акустической тканью черного цвета. Данные сетки – съемные: они крепятся с помощью четырех штырьков, расположенных на их внутренней стороне. Внутри сателлитов скрывается высокочастотный и широкополосный динамики. Полноценного кроссовера, как и предполагалось, нет, но его функцию выполняет последовательно подключенный конденсатор на 2.2 мкФ 50 В. Внутри сателлита на боковой стенке находится небольшой кусок акустического синтепона для «демпфирования».
На правой боковой грани сабвуфера расположена панель серебристого цвета со всеми органами управления: регулятором НЧ и ВЧ, регулятором общей громкости, кнопкой вкл./выкл. питания устройства и световым индикатором. В корпусе сабвуфера используется 6.5» динамик с сопротивлением 8 Ом, способный выдавать до 30 Вт. Подвес динамика изготовлен из каучука, диффузор бумажный, а пылезащитный колпачок изготовлен из пластика. Порт фазоинвертора, изготовленного из пластика, обладает Г-образной экспоненциально расширяющейся формой.
Внутри сабвуфера традиционно разместилась вся электронная начинка данной модели. На нижней стенке расположен Ш-образный трансформатор питания E157-C17522, способный выдавать 17.5 В
2.2 А. Он находится на оптимальном расстоянии от динамических головок и платы с усилительной частью, что весьма благоприятно должно сказываться на общем качестве звучания. В фильтре питания используется два конденсатора по 4700 мкФ 35 В. Как и в сателлитах, внутри корпуса НЧ-колонки на боковой стенке предусмотрен небольшой кусок акустического синтепона для «демпфирования». Усилительная часть АС основана на одной микросхеме TDA8947J. Она представляет собой четырехканальный усилитель, который при уровне искажений, не превышающем 0,5%, способен развивать мощность до 14 Вт.
Измерения проводились в специализированной программе RMAA 5.5 с использованием звуковой карты Audigy 2 Platinum и измерительного микрофона Behringer ECM8000. В процессе измерений амплитудно-частотной характеристики акустических систем оптимальные настройки подбирались только с помощью средств самой АС и места ее расположения.
Графики АЧХ модели JHT-333 получены при разных положениях регуляторов НЧ-тембра (минимальном, среднем и максимальном). Воспроизводимый диапазон частот не дотягивает до заявленных производителем 30–20000 Гц, но в целом общая неравномерность АЧХ практически вкладывается в класс (±6 дБ). Графики АЧХ модели G8310 также получены при разных положениях регуляторов НЧ-тембра. И тут есть проблемы с воспроизводимым диапазоном частот, и хотя общая неравномерность также находится в разумных пределах (±6 дБ), но имеются несколько пиков в низкочастотной и высокочастотной областях.
Субъективное прослушивание проводилась с помощью нескольких тестовых дисков, также использовались качественные музыкальные записи различных жанров и направлений в формате MP3 и CD-DA, причем оптимальные настройки подбирались отдельно для каждой композиции и только средствами акустической системы.
Звучание GF JHT-215 вполне прогнозируемое, если учесть очень низкую стоимость данной модели. Мощность стереопары достаточна для озвучки небольшой комнаты. Конечно, нелинейные искажения с ростом громкости возрастают, но не сильно. Поэтому акустическую систему JHT-215 можно порекомендовать лишь тем пользователям, которым звук нужен для совсем простых задач вроде общения через Интернет по «скайпу».
GF JHT-333 проявили себя при прослушивании тестовых композиций куда лучше. В их звучании благодаря наличию сабвуфера уже чувствуется наличие низких частот.
GF G8310 из всех рассматриваемых в обзоре акустических систем обладает самым сбалансированным звучанием. ВЧ наиболее слышимы в сателлитах, но они прозрачны и паразитных призвуков в виде «сипения» не содержат. Средние частоты имеют неплохую детализацию, но иногда заметно изменение тембров и окраски звучания. Что же касается низких частот, то, если сравнивать данный набор со звучанием JHT-333, прогресс очевиден, хотя на низких частотах все же ощущается чрезмерное обилие среднего и особенно верхнего баса, которое придется по душе любителям тяжелой музыки. Кроме того, акустическая система GF G8310 в паре с DVD-плеером вполне может стать основой для домашнего кинотеатра, ведь ее сабвуфер способен выдать весьма качественное звучание и обладает отличным запасом по басам, да и переходник с RCA на обычный 3.5 мм “мини-джек” присутствует в комплекте.
Первое знакомство с продукцией компании Golden Field оказалось вполне приятным. Рассмотренные модели обладают вполне приемлемым звуком и качеством, схожим с колонками более именитых производителей в том же ценовом диапазоне.
Alexander V., info@gigamark.com
Компьютерная газета. Статья была опубликована в номере 18 за 2009 год в рубрике hard
Источник
Обзор трех акустических систем Golden Field: JHT-215, JHT-333 и G8310
К нам на обзор впервые попали акустические системы под маркой «GF». Компания Dongguan Golden Field Industrial Co.,Ltd., основанная в 1993 году, известна на мировом рынке компьютерных комплектующих благодаря производству компьютерных корпусов, блоков питания, мультимедийных систем, клавиатур и т.д. Продукция компании Golden Field хорошо зарекомендовала себя в различных странах Азии, Европы и США. Исследовательские лаборатории компании расположены в Китае, Корее и Сингапуре. Производство размещено на 4 основных заводах с автоматизированными линиями. Следует отметить, что Golden Field занимает ведущие позиции в Китае по производству компьютерных корпусов и источников питания. В данном обзоре рассмотрим несколько моделей акустических систем GF: JHT-215, JHT-333 и G8310.

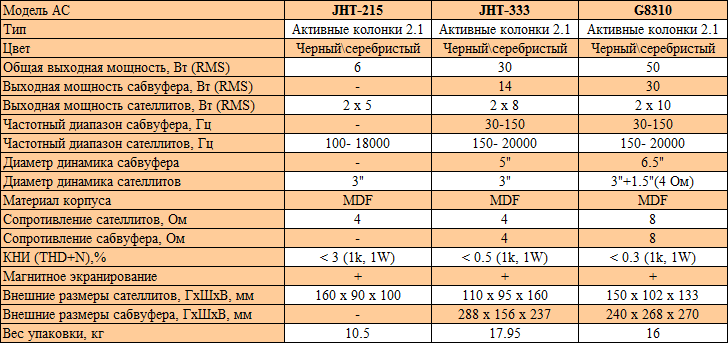

Технические характеристики
Технические характеристики акустических систем, заявленные производителем:
Рассматриваемые сегодня модели относятся к бюджетному классу мультимедийной акустики, к тому же технические характеристики их различны, а, следовательно, производить непосредственное сравнение данных акустических систем будем лишь относительно.
Упаковка и комплектация

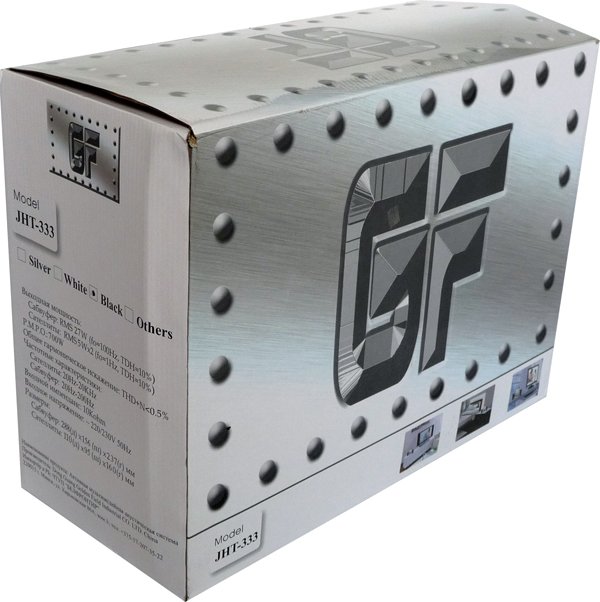

Упаковочные коробки моделей JHT-215, JHT-333 обладают схожим внешним видом, а различаются только габаритами и надписями.
А вот комплект G8310 поставляется в весьма насыщенной красками коробке, к тому же достаточно большой.

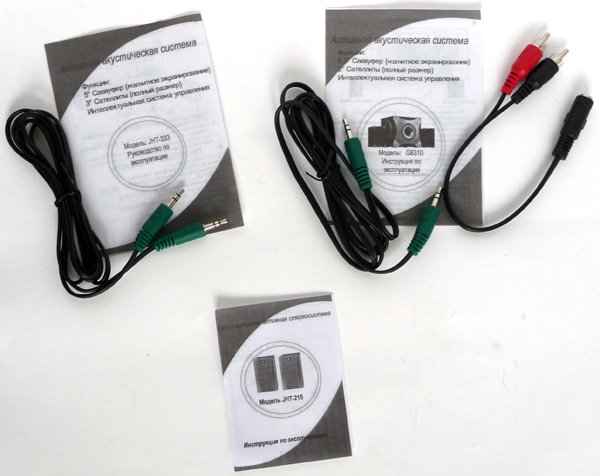

Внутри упаковочных коробок практически все идентично: основные части акустических систем уложены в целлофановые пакеты и плотненько упакованы в пенопластовые вставки.
Комплект поставки JHT-215:
• два сателлита;
• руководство по эксплуатации.
Комплект поставки JHT-333:
• сабвуфер;
• два сателлита;
• стандартный кабель mini Jack- mini Jack;
• руководство по эксплуатации.
Комплект поставки G8310:
• сабвуфер;
• два сателлита;
• стандартный кабель mini Jack- mini Jack;
• переходник mini Jack- 2RCA;
• руководство по эксплуатации.
Комплекты рассматриваемых моделей вполне стандартны для мультимедийных аудиосистем. Отсутствие межблочных кабелей у модели JHT-215 можно объяснить наличием несъемного коммутационного кабеля mini Jack. У двух оставшихся АС сателлиты к встроенному усилителю в сабвуфере подключаются через разъемы RCA. Следует отметить, что каждая модель снабжена доступно изложенным русскоязычным руководством по эксплуатации.
Внешний вид и конструкция
Самой первой рассмотрим самую маленькую АС — JHT-215.

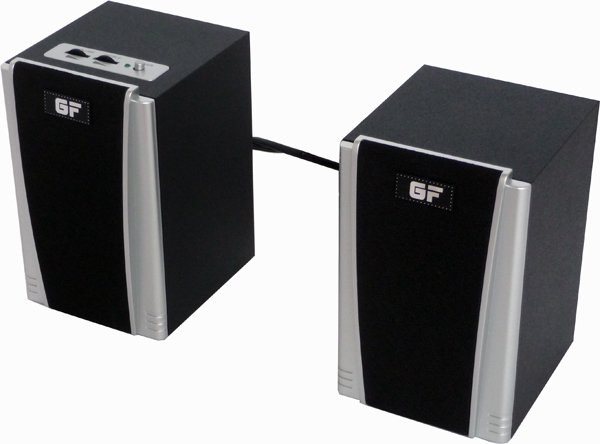

Внешний вид колонок GF JHT-215 весьма симпатичный. Дизайн выполнен в классическом стиле, с красивыми декоративными панелями сателлитов, изготовленными из окрашенного в серебристый цвет пластика.

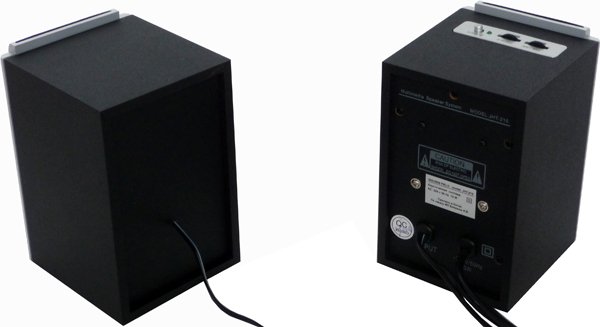

С тыльной стороны практически ничего интересного, кроме специальных отверстий, через которые выведены несъемные коммутационные провода, нет.

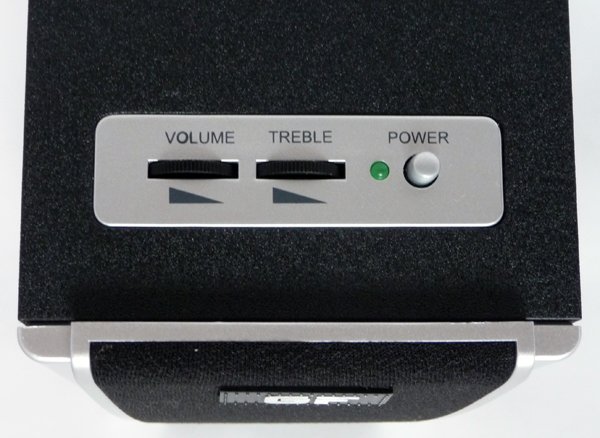

На верхней грани сателлита, в котором находится вся электронная начинка, расположен светодиодный индикатор работы устройства, кнопка включения (Power) и основные органы управления, позволяющие пользователю регулировать общую громкость и уровень тембра СЧ.

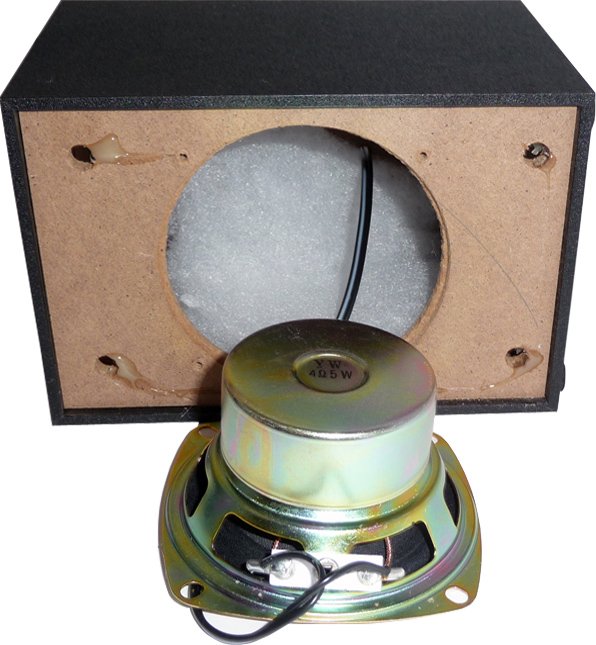

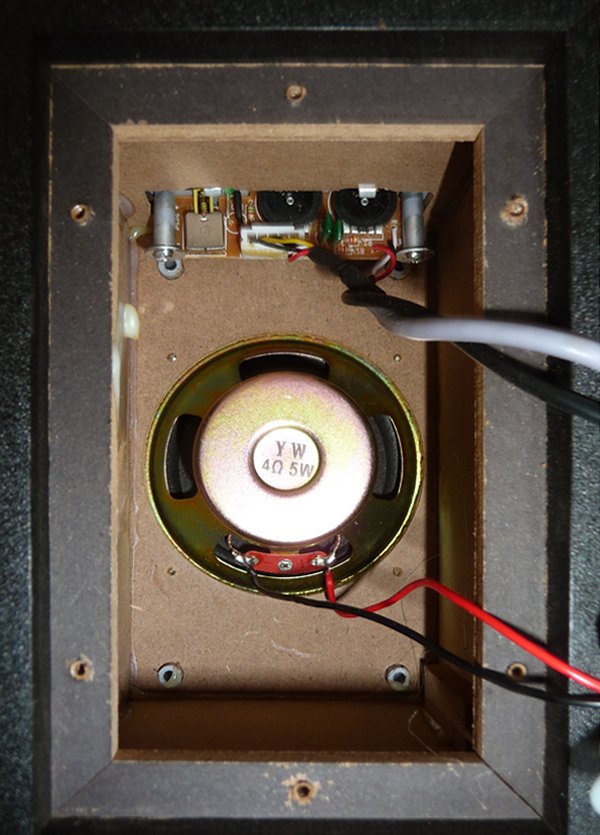

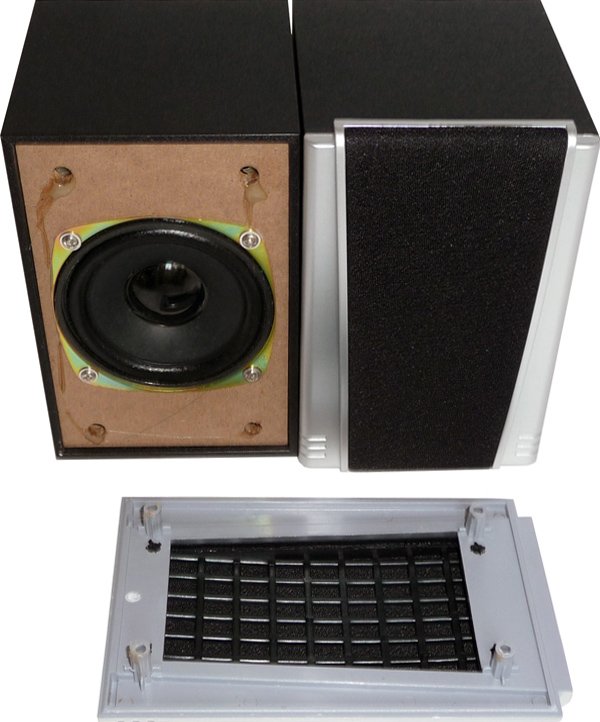

В сателлитах используется по одному 3″ широкополосному динамику. Так же внутри сателлита на верхней стенке была обнаружена плата, на которой распаяны все органы регуляторов данной модели.

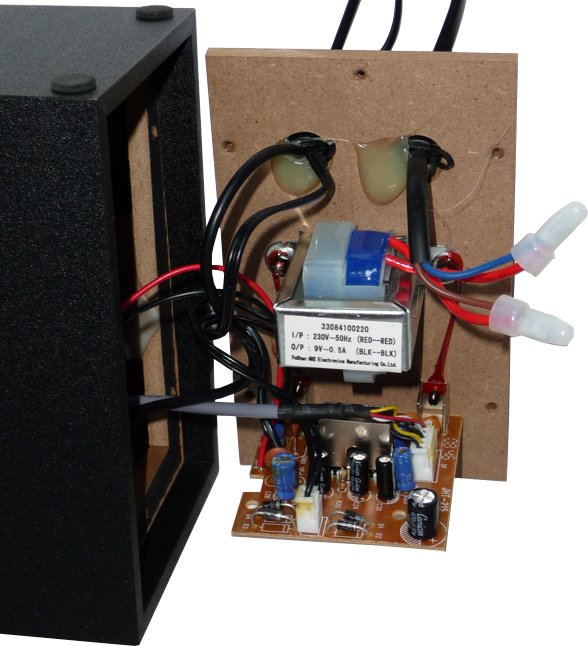

На тыльной стенке с внутренней стороны расположился небольшой маломощный Ш-образный трансформатор (выдающий 9В — 0.5A) и плата на которой собран усилительный каскад.
Усилительный каскад построен на базе одной микросхемы в корпусе DIP16. Радиатор охлаждения на данной микросхеме очень скромных габаритов, что говорит о невысокой мощности рассматриваемой акустики.

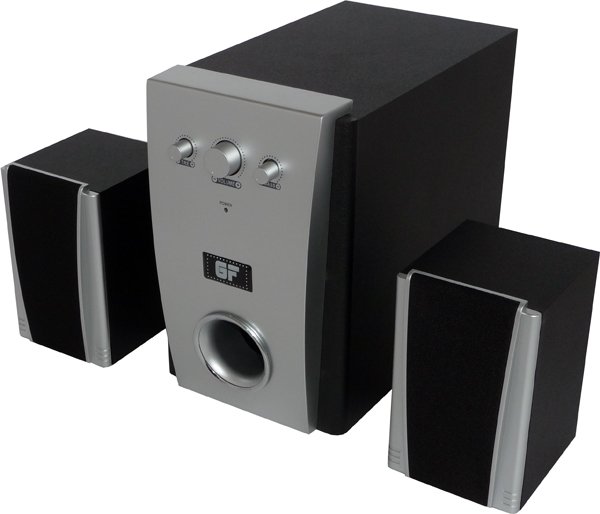

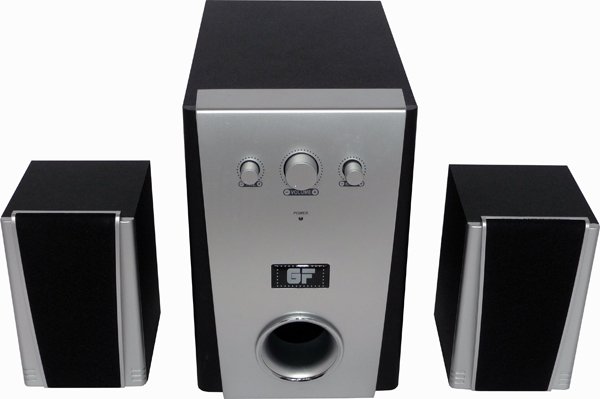

С «младшенькой» системой разобрались, переходим к более продвинутой GF JHT-333. Данная модель внешне отличается от JHT-215 наличием сабвуфера, в котором находится вся электронная начинка аудиосистемы. Сателлиты пассивные и по конструкции внешне сходны с сателлитами модели JHT-215. В данных моделях корпуса колонок изготовлены из 6 мм МДФ и снаружи качественно оклеены декоративной пленкой черного цвета.
Передняя декоративная панель сателлитов не съемная и представляет собой пластиковый каркас с натянутой акустической тканью черного цвета. Все стыки корпуса хорошо промазаны клеем, а в некоторых местах еще дополнительно укреплены планками.
В сателлитах используется по одному 3″ широкополосному динамику. Динамические головки колонок имеют магнитное экранирование, что позволяет, не опасаясь возможных наводок, ставить их в непосредственной близости от, например, ЭЛТ монитора. Так же внутри сателлита на боковой стенке был обнаружен небольшой кусок акустического синтепона для «демпфирования».
Корпус сабвуфера выполнен из МДФ и оклеен декоративной пленкой черного цвета. Передняя пластиковая панель НЧ колонки, окрашенная в серебряный цвет, не съемная. На декоративную панель сабвуфера вынесен светодиодный индикатор работы устройства и основные органы управления: регулятор общей громкостью и уровня тембра СЧ и ВЧ. Так же на переднюю панель выведен 55 мм порт фазоинвертора.

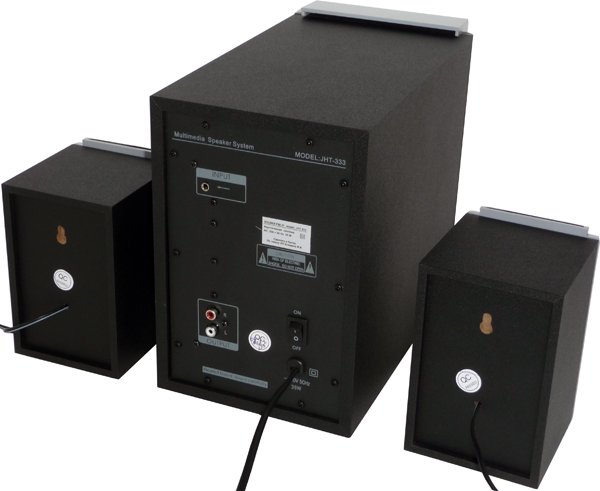

С тыльной стороны на сателлитах находятся специальные отверстия для крепления на стене и отверстия, через которые выведены несъемные коммутационные провода. На тыльной стороне сабвуфера находится панель, на которой расположена кнопка включения устройства и все коммутационные выходы: 2 RCA (для подключения пары сателлитов) и вход mini Jack (для коммутации с источником звука).
Внутри корпус сабвуфера двухкамерный, акустическое оформление — бандпас 4-го порядка. Подобное оформление ящика позволяет получить максимальный КПД при минимальных габаритах сабвуфера. Внутри НЧ колонки на внутренней перегородке находится 5″ динамик (4 Ом). Для питания аудиосистемы используется маломощный Ш-образный трансформатор EI-48 рассчитанный на сетевое напряжение 220-240 В, и выдающий 2×0.85A 12 В. В фильтре питания стоит пара конденсаторов 3300 мкФ 25 В.

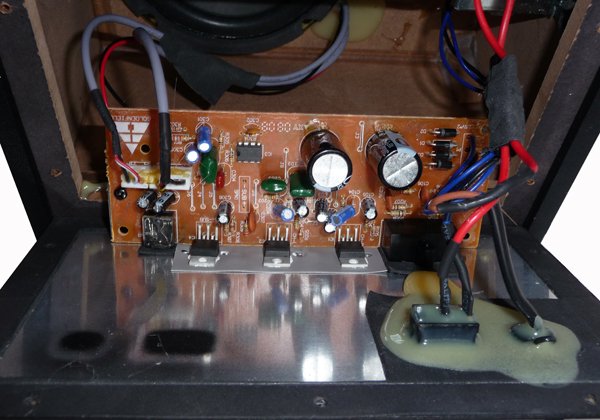

Усилительный каскад GF JHT-333 расположен на одной плате и построен на базе трех хорошо известных микросхем TDA2030A. Радиатором охлаждения для них служит общая задняя стенка.

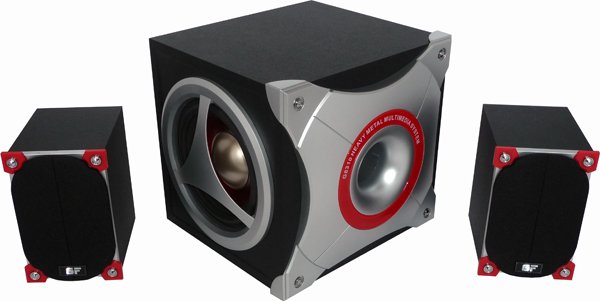

А теперь пришло время рассмотреть самую большую акустическую систему в данном обзоре — GF G8310. Данная модель во внешнем виде не имеет ничего общего с предыдущими. Более того она самая мощная из всех рассмотренных сегодня мультимедийных систем.

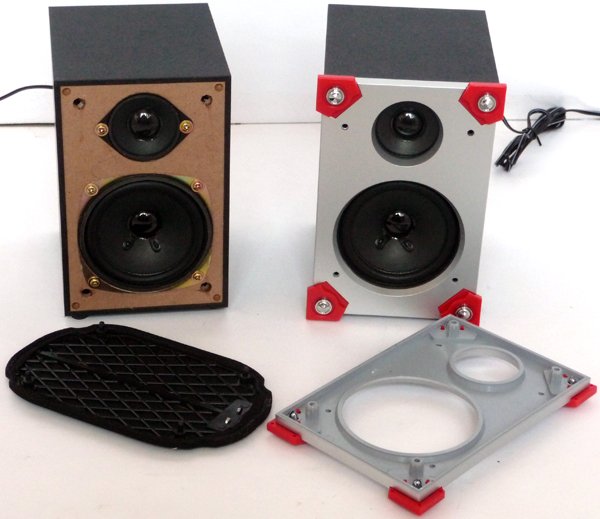

Изюминку сателлитам придают четыре вставки из красного пластика с серебристыми заклепками по периметру декоративной панели. Дизайн сабвуфера просто великолепен, внешне все необычно, но в то же время гармонично и сбалансировано.
Динамики сателлитов полностью прикрыты защитными сетками, представляющие собой пластиковый каркас с натянутой акустической тканью черного цвета. Данные сетки – съемные: они крепятся с помощью четырех штырьков, расположенных на их внутренней стороне.

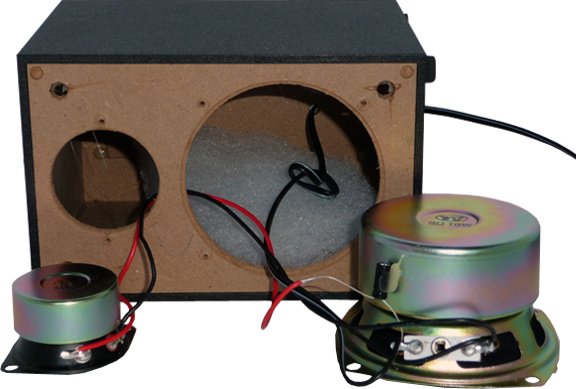

Внутри сателлитов скрывается высокочастотный и широкополосный динамики. Полноценного кроссовера, как и предполагалось, нет, но его функцию выполняет последовательно подключенный конденсатор на 2.2 мкФ 50 В. Внутри сателлита на боковой стенке находится небольшой кусок акустического синтепона для «демпфирования».

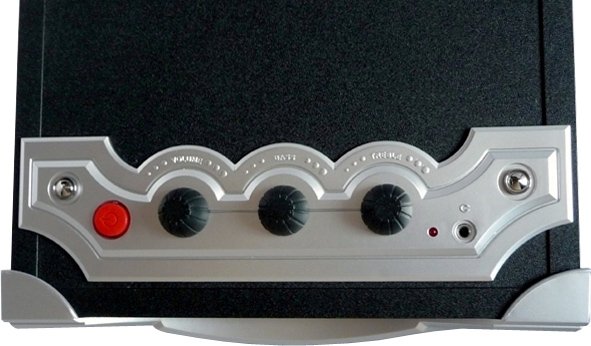

На правой боковой грани сабвуфера расположена панель серебристого цвета со всеми органы управления данной модели: регулятором НЧ и ВЧ, регулятором общей громкости, а так же кнопкой вкл./выкл. питания устройства и световым индикатором.

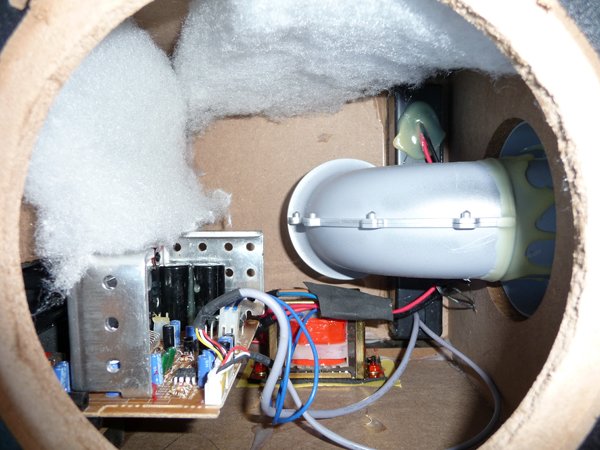

Внутри сабвуфера традиционно разместилась вся электронная начинка данной модели. Порт фазоинвертора, изготовленного из пластика, обладает «Г»-образной экспоненциально расширяющейся формой.

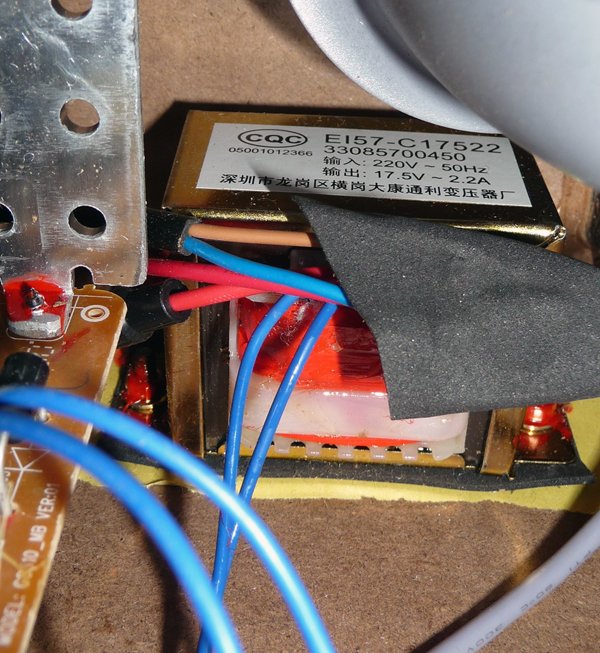

На нижней стенке, расположен Ш-образный трансформатор питания E157-C17522 способный выдавать 17.5 В
2.2 А. Он находится на оптимальном расстоянии от динамических головок и от платы с усилительной частью, что весьма благоприятно должно сказываться на общем качестве звучания. В фильтре питания используется два конденсатора по 4700 мкФ 35 В. Как и в сателлитах, внутри корпуса НЧ колонки на боковой стенке предусмотрен небольшой кусок акустического синтепона для «демпфирования».

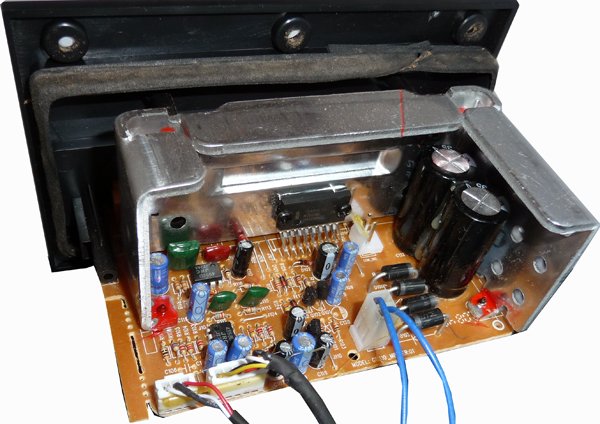

Усилительная часть АС основана на одной микросхеме TDA8947J. Она представляет собой четырехканальный усилитель, который при уровне искажений не превышающем 0.5% способен развивать мощность до 14 Вт.

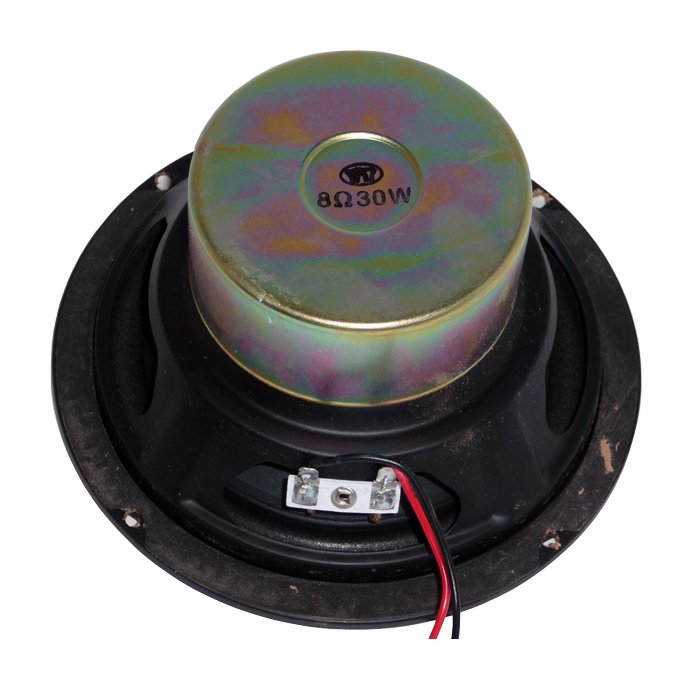

В корпусе сабвуфера используется 6.5» динамик с сопротивлением 8 Ом, способный выдавать до 30 Вт. Подвес динамика изготовлен из каучука, диффузор бумажный, а пылезащитный колпачок изготовлен из пластика.
Как можно убедиться на приведенных фотографиях, каждая из трех систем GF сработана на совесть: пайка на платах качественная, все провода надежно закреплены и не болтаются. Сборка наружных панелей тоже вполне на уровне.
Измерения
Измерения проводились в специализированной программе RMAA 5.5 с использованием звуковой карты Audigy 2 Platinum и измерительного микрофона Behringer ECM8000. В процессе измерений амплитудно-частотной характеристики акустических систем оптимальные настройки подбирались только с помощью средств самой АС и места ее расположения.

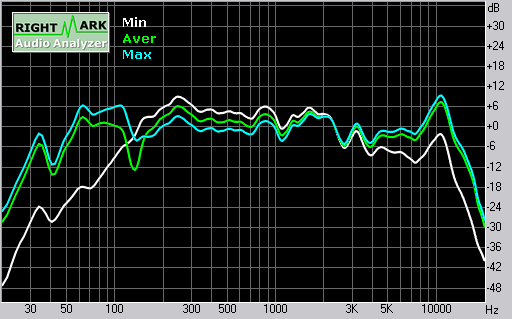

На приведенном выше рисунке изображены графики АЧХ модели JHT-333, измеренные при разных положениях регуляторов НЧ тембра (минимальном-Min, среднем-Aver и максимальным-Max). Воспроизводимый диапазон частот недотягивает до заявленных производителем 30–20000 Гц, но в целом общая неравномерность АЧХ практически вкладывается в класс ( ±6 дБ).

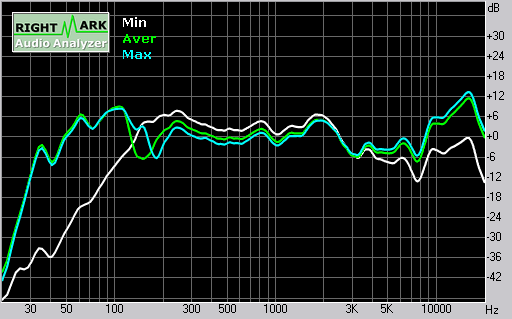

На картинке выше изображены графики АЧХ модели G8310, также измеренные при разных положениях регуляторов НЧ тембра. Воспроизводимый диапазон частот так же недотягивает до заявленных производителем 30–20000 Гц, но в целом общая неравномерность АЧХ вкладывается в класс ( ±6 дБ) за исключением нескольких пиков в низкочастотной и высокочастотной областях.

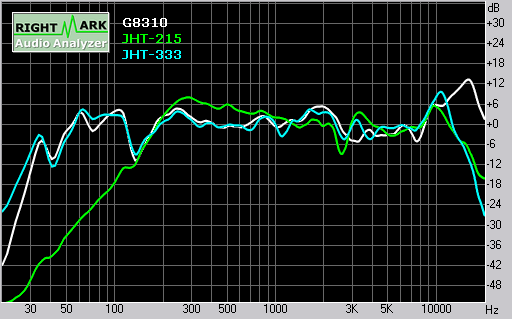

На приведенном выше графике изображены графики АЧХ всех рассматриваемых сегодня моделей. В общем можно выявить лишь одну типичную недоработку в проработке области 120-180 Гц. АЧХ представленных аудиосистем довольно неравномерны в основном в низкочастотных и высокочастотных областях, но несмотря на все незначительные флуктуации, в целом звуковой диапазон акустических систем проработан неплохо.
Субъективное прослушивание
Субъективное прослушивание проводилась с помощью нескольких тестовых дисков, также использовались качественные музыкальные записи различных жанров и направлений в формате MP3 и CD-DA, причем оптимальные настройки подбирались отдельно для каждой композиции и только средствами акустической системы.
Звучание GF JHT-215 вполне прогнозируемое, если учесть очень низкую стоимость данной модели. Мощность стереопары достаточная для озвучки небольшой комнаты. Конечно, нелинейные искажения с ростом громкости возрастают, но не сильно. Акустическую систему JHT-215 можно порекомендовать лишь тем пользователям, которым кроме как общение через интернет по скайпу звук, в общем-то, особо и не нужен. GF JHT-333 проявили себя при прослушивании тестовых композиций куда лучше. В их звучании, благодаря наличию сабвуфера, уже чувствуется наличие низких частот.
В целом, и та и другая системы для своей небольшой цены обеспечивают вполне адекватное качество звука. Можно даже сказать, что второе (качество), значительно опережает первое (цену).
GF G8310 из всех рассматриваемых сегодня акустических систем обладает самым сбалансированным звучанием. ВЧ наиболее слышимы в сателлитах, но они прозрачны и паразитных призвуков в виде сипения не воспроизводят. Средние частоты имеют неплохую детализацию, но иногда заметно изменение тембров и окраски звучания.
Что же касается низких частот, то если сравнивать данный набор со звучанием JHT-333 на низах, то прогресс очевиден, но на низких частотах все же ощущается чрезмерное обилие среднего и особенно верхнего баса, которое придется по душе любителям тяжелой музыки. Акустическая система GF G8310 в паре с DVD-плеером вполне может стать основой для домашнего кинотеатра, ведь сабвуфер G8310 способен выдать весьма качественное звучание и обладает отличным запасом по басам, да и переходник с RCA на обычный 3.5 мм “мини-джек” присутствует в комплекте.
В целом аудиосистема GF G8310 обладает приятным звучанием и неплохим запасам по мощности и если учитывать невысокую цену, то можно смело останавливать свой выбор именно на данной модели GF: вряд ли у кого-либо из конкурентов можно найти лучшее предложение по соотношению цена/качество.
Заключение
Первое знакомство с продукцией компании Golden Field оказалось вполне приятным. Рассматриваемые сегодня модели обладают вполне приемлемым звуком и качеством, схожим с колонками более именитых производителей в том же ценовом диапазоне.
